Амперметры и вольтметры узкопрофильные Ф1830

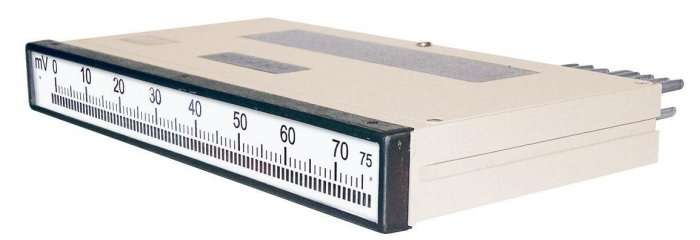

Амперметры и вольтметры узкопрофильные Ф1830 с светодиодным указателем применяются для замены магнитоэлектрических приборов М1830 и используются для измерений токов и напряжений в цепях постоянного тока, а также для сигнализации о нахождении измеряемой величины в той или иной области заданных значений.
Приборы амперметр и вольтметр Ф1830 также предназначены для измерения других физических величин, если эти приборы используются совместно с соответствующими первичными преобразователями. В этом случае шкалы приборов Ф1830 градуируются в единицах преобразуемых физических величин в соответствии с заказом.
Приборы амперметры и вольтметры Ф1830 являются программируемыми, часть их параметров может изменяться пользователем в процессе эксплуатации.
Амперметры и вольтметры Ф1830 предназначены для установки на щитах и пультах систем управления техническими устройствами на объектах энергетики (в том числе на АЭС) и в других отраслях промышленности.
Приборы Ф1830 не имеют дополнительных погрешностей от наклона, от влияния внешнего магнитного поля, от близости других аналогичных приборов или ферромагнитного щита.
Замена приборов М1830 на Ф1830
При замене приборов М1830 на Ф1830, предварительно необходимо заменить скобу на оставляемую вместе с прибором и осуществить перемонтаж соединителя согласно указаниям в руководстве по эксплуатации.
Характеристики и особенности Ф1830
Диапазоны измерений Ф1830| Диапазон измерений | Входное сопротивление | Падение напряжения |
| 0-100 мкА; 100-0-100 мкА; 0-150 мкА; 150-0-150 мкА; 0-300 мкА; 300-0-300 мкА; 0-500 мкА; 500-0-500 мкА; 0-1 мА; 1-0-1 мА; 0-5 мА; 5-0-5 мА; 0-10 мА; 10-0-10 мА; 0-20 мА; 20-0-20 мА; 4-20 мА; 0-30 мА; 30-0-30 мА; 0-50 мА; 50-0-50 мА; 0-100 мА; 100-0-100 мА; 0-150 мА; 150-0-150 мА; 0-300 мА; 300-0-300 мА; 0-500 мА; 500-0-500 мА; 0-1 А; 1-0-1 А; 0-2 А; 2-0-2 А; 0-5 А; 5-0-5 А | — | не более 150 мВ |
| 0-10 мВ; 10-0-10 мВ; 0-20 мВ; 20-0-20 мВ; 0-50 мВ; 50-0-50 мВ; 0-75 мВ; 75-0-75 мВ; 0-100 мВ; 100-0-100 мВ; 0-200 мВ; 200-0-200 мВ; 0-500 мВ; 500-0-500 мВ; 0-1 В; 1-0-1 В; 0-1,5 В; 1,5-0-1,5 В; 0-3 В; 3-0-3 В; 0-7,5 В; 7,5-0-7,5 В; 0-10 В; 10-0-10 В; 2-10 В | 1 МОм ±2% | — |
| 0-15 В; 15-0-15 В; 0-30 В; 30-0-30 В; 0-50 В; 50-0-50 В; 0-75 В; 75-0-75 В | 10 МОм ±2% | — |
| 0-150 В; 150-0-150 В; 0-250 В; 250-0-250 В; 0-400 В; 400-0-400 В; 0-600 В; 600-0-600 В | 60 МОм ±2% | — |
При необходимости измерения токов свыше 5 А следует использовать наружные шунты (не входят в комплект поставки) с номинальным падением напряжения 75 мВ. При этом следует заказывать вольтметр с диапазоном измерений 0-75 мВ (либо 75-0-75 мВ).
| ±1% | по измерению |
| ±0,5% | по срабатыванию световой и электрической сигнализации |
— 6 В (напряжение от 4.5 до 13.5 В переменного или от 10 до 36 В постоянного тока)
— 24 В (напряжение от 7.5 до 26.4 В переменного или от 10 до 36 В постоянного тока)
Потребляемая мощность Ф1830:
— не более 2 ВА (для приборов с указателем в виде «зайчика»);
— не более 6 ВА (для приборов с указателем в виде «столбика»).
Отсчетное устройство Ф1830
Приборы амперметры и вольтметры Ф1830 оборудованы светодиодным дискретно-аналоговым отсчетным устройством.
Количество светодиодов — 84 (82 из которых служат для отображения значений измеряемой величины; оставшиеся два крайних являются извещателями о выходе указателя измеряемой величины из диапазона показаний).
Количество дискретных положений указателя: 80 (не считая нулевого).
Указатель измеряемой величины — «зайчик» (2 расположенных рядом светящихся светодиода) или «столбик» (непрерывный ряд светящихся светодиодов). Вид индикации устанавливается пользователем во время настройки прибора.
Указатель значения уставок — 1 светодиод.
Цвет дискретно-аналогового указателя сигнализирующего прибора меняется в зависимости от положения значения измеряемой величины относительно уставок (зелёный, жёлтый или красный).
Цвет дискретно-аналогового указателя измеряемой величины показывающего прибора (устанавливается пользователями во время настройки и программирования прибора): зелёный, жёлтый или красный.
Время измерений Ф1830
Время установления показаний — не более двух секунд; время установления рабочего режима прибора — не более 15 минут.
Уставки Ф1830
Прибор Ф1830 имеет 3 уставки сигнализации. Переключение сигнализации по уставкам осуществляется с гистерезисом, устанавливаемым пользователем в пределах от 0 до 5 % от диапазона показаний. Направлений действия гистерезиса задается индивидуально для каждой уставки.
Световая сигнализация Ф1830
Световая сигнализация прибора Ф1830 предназначена для оповещения о выходе измеряемой величины из диапазона показаний и из зоны регулирования. Выход измеряемой величины из заданного диапазона показаний в любую сторону отображается включением в режим мигания соответствующего извещателя. При переходе указателя измеряемой величины из одной зоны сигнализации в другую меняется цвет указателя (зелёный, жёлтый, красный).
Реле Ф1830
Реле могут быть либо электромагнитными, либо оптоэлектронными (по заказу).
Характеристики электромагнитных реле:
— Контакты реле: одна группа на переключение.
Максимальный коммутируемый ток:
— 2 А при напряжении 250 В переменного тока или 36 В постоянного тока;
— 0.3 А при напряжении 250 В постоянного тока.
Минимальный коммутируемый ток: 5 мА.
Ресурс реле: 106 циклов.
Характеристики оптоэлектронных реле:
Контакты реле: один ключ на замыкание.
Максимальный коммутируемый ток: 0.15 А при напряжении до 150 В переменного или 250 В постоянного тока.
Минимальный коммутируемый ток: без ограничений.
Сопротивление ключа в открытом состоянии: не более 10 Ом.
Ресурс реле: без ограничений.
Программирование Ф1830
Для связи с компьютером системы контроля и регулирования в приборах Ф1730 имеется последовательный интерфейс RS-485.
Программирование параметров Ф1830
Программирование параметров прибора осуществляется при помощи кнопок управления, расположенных на верхней крышке прибора, и 3-х разрядного цифрового индикатора. С помощью кнопок осуществляется вход в меню, контроль и изменение параметров прибора. На цифровом индикаторе отображаются численные значения измеряемой величины и задаваемые параметры.
При этом осуществляется задание:
— количества численных значений и гистерезиса уставок;
— алгоритма релейной сигнализации;
— вида, цвета и яркости указателя;
— функции преобразования;
— границ диапазона измерений (калибровка);
— адреса прибора в сети.
Условия эксплуатации Ф1830
| Диапазон рабочих температур | от -10⁰С до +55⁰С |
| Относительная влажность | до 80% при +25⁰С |
| Сейсмостойкость | категория II по НП-031 |
| Степень защиты корпуса | IP20 |
| ЭМС | IV,A |
| Масса | не более 0,9 кг (прибор), не более 0,3 кг (скоба) |
| Габаритные размеры | без скобы: 240 х 30 х 175 мм, со скобой: 265 х 30 х 185 мм |
| Межповерочный интервал | 2 года |
| Срок службы | не менее 15 лет |
| Средняя наработка на отказ | не менее 60000 часов |
| Гарантийный срок хранения | 6 месяцев со дня изготовления (для приборов исполнения ОП), 24 месяца со дня изготовления (для приборов исполнения ОИАЭ) |
| Гарантийный срок эксплуатации | 18 месяцев (для приборов исполнения ОП), 24 месяца (для приборов исполнения ОИАЭ) |
| Среднее время восстановления работоспособного состояния приборов | не более 4 часов |
Форма заказа на Ф1830
| Амперметры и вольтметры узкопрофильные Ф1830 | -ХХ | -Х | -Х | -Х | -Х | -Х |
| Диапазон измерений | ||||||
| 0-100 мкА, 100-0-100 мкА | 00 | |||||
| 0-150 мкА, 150-0-150 мкА | 01 | |||||
| 0-300 мкА, 300-0-300 мкА | 02 | |||||
| 0-500 мкА, 500-0-500 мкА | 03 | |||||
| 0-1 мА, 1-0-1 мА | 04 | |||||
| 0-5 мА, 5-0-5 мА | 05 | |||||
| 0-10 мА, 10-0-10 мА | 06 | |||||
| 0-20 мА, 20-0-20 мА, 4-20 мА | 07 | |||||
| 0-30 мА, 30-0-30 мА | 08 | |||||
| 0-50 мА, 50-0-50 мА | 09 | |||||
| 0-100 мА, 100-0-100 мА | 10 | |||||
| 0-150 мА, 150-0-150 мА | 11 | |||||
| 0-300 мА, 300-0-300 мА | 12 | |||||
| 0-500 мА, 500-0-500 мА | 13 | |||||
| 0-1 А, 1-0-1 А | 14 | |||||
| 0-2 А, 2-0-2 А | 15 | |||||
| 0-5 А, 5-0-5 А | 16 | |||||
| 0-10 мВ, 10-0-10 мВ | 17 | |||||
| 0-20 мВ, 20-0-20 мВ | 18 | |||||
| 0-50 мВ, 50-0-50 мВ | 19 | |||||
| 0-75 мВ, 75-0-75 мВ | 20 | |||||
| 0-100 мВ, 100-0-100 мВ | 21 | |||||
| 0-200 мВ, 200-0-200 мВ | 22 | |||||
| 0-500 мВ, 500-0-500 мВ | 23 | |||||
| 0-1 В, 1-0-1 В | 24 | |||||
| 0-1,5 В, 1,5-0-1,5 В | 25 | |||||
| 0-3 В, 3-0-3 В | 26 | |||||
| 0-7,5 В, 7,5-0-7,5 В | 27 | |||||
| 0-10 В, 10-0-10 В | 28 | |||||
| 0-15 В, 15-0-15 В | 29 | |||||
| 0-30 В, 30-0-30 В | 30 | |||||
| 0-50 В, 50-0-50 В | 31 | |||||
| 0-75 В, 75-0-75 В | 32 | |||||
| 0-150 В, 150-0-150 В | 33 | |||||
| 0-250 В, 250-0-250 В | 34 | |||||
| 0-400 В, 400-0-400 В | 35 | |||||
| 0-600 В, 600-0-600 В | 36 | |||||
| Напряжение питания | ||||||
| 6 В (постоянного и переменного тока) | 1 | |||||
| 24 В (постоянного и переменного тока) | 2 | |||||
| Тип реле | ||||||
| электромагнитное реле | 1 | |||||
| оптореле | 2 | |||||
| Наличие интерфейса | ||||||
| нет | 0 | |||||
| есть | 1 | |||||
| Рабочее положение | ||||||
| горизонтальное | 1 | |||||
| вертикальное | 2 | |||||
| Цвет рамки | ||||||
| черный | 1 | |||||
| серый | 2 |
Кроме того необходимо указать:
- Диапазон показаний и единицы измеряемой физической величины (буквами русского или латинского алфавита)
- Цвет шкалы: белый, серый, черный
- Вид исполнения: общепромышленное или атомное
- Класс безопасности при атомном исполнении
- Вид приемки
- Вид упаковки: обычная или влагозащитная
- Номер ТУ
