Емкостной компактный сигнализатор уровня СУ-500(П) (СУ-502(П), СУ-503.1(П), СУ-503.2(П)) предназначен для контроля предельного уровня цемента, песка, зерна и его производных, сухого молока, стирального порошка, полимерных гранул, воды, масла, водно-масляной эмульсии, а также других жидких и сыпучих сред в бункерах, резервуарах, трубопроводах, дозаторах, самотеках и т.п., в том числе в емкостях, находящихся под избыточным давлением до 0,6МПа.
Кроме того, сигнализатор СУ-500(П) может использоваться в качестве бесконтактного датчика наличия и положения металлических и неметаллических предметов и частей механизмов, таких, как: расфасованные и штучные продукты питания, бобышки на валах механизмов, спицы колес, каретки и т.п.
Скачать опросный лист на сигнализаторы СУ-500(П) (а также сигнализаторы ПУМА и ИСУ) oprosnyj-list-puma-su-isu.
Исполнения по взрывозащите сигнализаторов СУ-500, СУ-500-П:
— Сигнализаторы уровня СУ-50х – имеют общепромышленное исполнение.
— Сигнализаторы уровня СУ 50хП – исполнение, применяемое в зонах, опасных по воспламенению горючей пыли.
Модели сигнализаторов СУ-500(П в зависимости от схемы подключения нагрузки:
— Сигнализатор уровня СУ 502(П) – двухпроводное подключение в цепях постоянного и переменного тока.
— Сигнализатор уровня СУ 503.1(П) – трехпроводное подключение в цепях постоянного тока, открытый коллектор, p-n-p.
— Сигнализатор уровня СУ 503.2(П) – трехпроводное подключение в цепях постоянного тока, открытый коллектор, n-p-n.
Стоимость базовой модели сигнализатора уровня СУ-500(П), -502(П), -503(П) зависит от конкретной модели (см. информацию выше по тексту), исполнения и дополнительных опций (см. форму заказа и опросный лист на сигнализатор СУ-500, -500П, как выбрать, заказать, купить).
Цена сигнализатора СУ-500 (базовой модификации) — от 7390 руб.
Цена на СУ-500 указана без НДС, учета скидок, акций и специальных предложений, конкретные условия и цены, как выбрать, заказать, купить сигнализатор СУ-500П, -502П, -503П(наличие на складе или срок изготовления), уточняйте у менеджеров.
Достоинства сигнализатора уровня СУ-500-П:
— не требуются дополнительные источники электропитания;
— оригинальная конструкция чувствительного элемента устраняющая влияние отложений и налипаний на боковой поверхности сигнализатора уровня позволила исключить ложные срабатывания прибора при длительной эксплуатации с налипающими и влажными средами контроля;
— высокая чувствительность сигнализатора уровня в сочетании с температурной и долговременной стабильностью параметров позволили увеличить гарантированный диапазон настройки бесконтактного срабатывания на металлические предметы от 0 до 30 мм;
— состояние выходного ключа в зависимости от контакта со средой устанавливается встроенной перемычкой;
— выходной каскад сигнализатора уровня СУ 502(П) позволяет коммутировать мощную нагрузку: соленоиды, сирены, пускатели и т. п., без промежуточных реле;
— защитный стакан позволяет сохранять герметичность резервуара при профилактическом демонтаже прибора, а также предохраняет сигнализатор уровня от абразивного воздействия среды.
Технические характеристики сигнализатора уровня СУ-500(П)

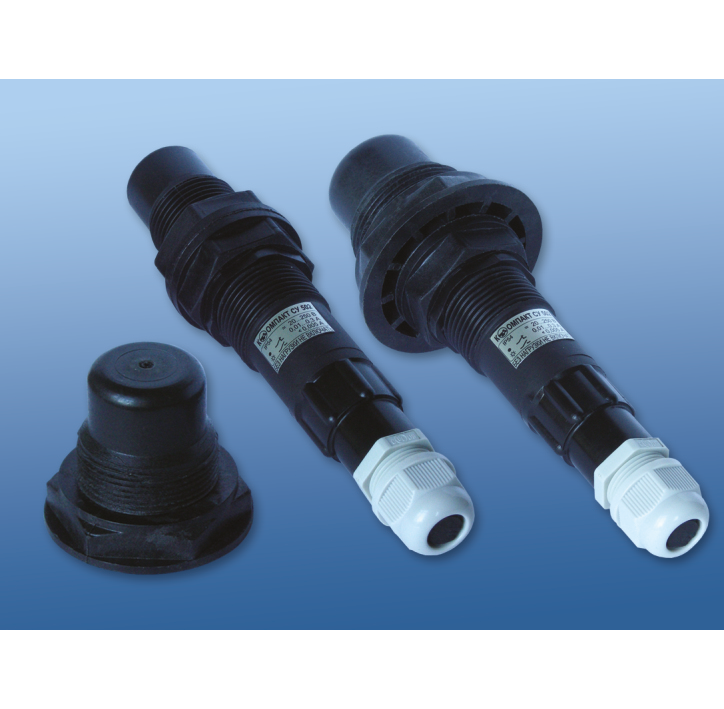

Конструктивно сигнализатор уровня СУ-500(П) выполнен в цилиндрическом корпусе, состоящем из пластмассовой части с резьбой, упорным выступом, двумя крепежными гайками, кабельным вводом. На внешней поверхности корпуса имеется: светофильтр светодиодной индикации и табличка с маркировкой электрооборудования, применяемого в зонах, опасных по воспламенению горючей пыли (СУ 500П), и предупредительной надписью.
Принцип работы сигнализатора уровня СУ-500, СУ-500П основан на увеличении электрической емкости чувствительного элемента при наличии в чувствительной зоне прибора контролируемой среды или предметов, что приводит к изменению коммутационного состояния электронного ключа на выходе.
Сигнализатор уровня СУ-50х(П) представляет собой бесконтактный выключатель, состояние коммутационного элемента которого определяется положением контролируемой среды по отношению к его чувствительной поверхности. Соприкосновение контролируемой среды или иных предметов с поверхностью устройства за пределами чувствительной поверхности не вызывает его срабатывания. Сигнализатор уровня может работать в двух режимах, определяемых состоянием перемычки, выполненной монтажным проводом, размещённой в клеммном отсеке прибора.
| Напряжение питания | |
| СУ 502(П) | +20 … 250 В или 20 … 250 В, 50 Гц |
| СУ 503.1(П), СУ 503.2(П) | +10 … 55 В |
| Номинальный рабочий ток | 0,3 А |
| Максимальный ток включения и отключения кратковременно (до 50мс) | 1,5 А |
| Минимальный рабочий ток | |
| СУ 502П | 0,01 А |
| Максимальное значение остаточного тока в непроводящем состоянии, не более | |
| СУ 502П | 0,005 А |
| СУ 503.1П, СУ 503.2П | 0,0001 А |
| Падение напряжения при минимальном рабочем токе, не более | |
| СУ 500(П) | 10 В |
| Задержка времени включения, не более | |
| СУ 500(П) | 0,2 с |
| Расстояние дальности действия, не менее | |
| СУ 500(П) | 20 мм |
| Рабочее положение в пространстве | |
| СУ 500(П) | любое |
| Условия эксплуатации датчика уровня | |
| температура окружающей среды, Тос | -30 °С … +50 °С |
| температура контролируемой среды, Тис | -30 °С … +60 °С |
| давление в объекте контроля | до 0,6 МПа |
| относительная влажность | до 95% (при 35 °С) |
| вибрационные нагрузки | 5 … 80 Гц, 1 g |
| Размер частиц (гранул) контролируемой среды |
0,15 … 12 мм |
| Пылеводозащита | |
| СУ 500 | IP54 |
| СУ 500П | IP65 |
Комплектация при поставке сигнализатора уровня СУ-500, СУ-500П
Базовый комплект поставки сигнализатора СУ-50, СУ-500П:
1. Сигнализатор уровня СУ 500(П) – 1 шт. (исполнение согласно заказу).
2. Стакан защитный (по заказу) – 1 шт.
3. Руководство по эксплуатации – 1 экз. на 10 приборов.
4. Этикетка – 1 шт.
Опросный лист и форма записи обозначения при заказе сигнализатора СУ-500, СУ-500П (-502(П), -503.1(П), -503.2(П)
С целью оптимального подбора исполнения сигнализатора уровня СУ-500, СУ-500П ((-502(П), -503.1(П), -503.2(П)), в наибольшей степени соответствующего запросам конкретного потребителя, и во избежание ошибок при подборе, рекомендуется прилагать к заказу заполненный опросный лист на уровнемеры (измерители-сигнализаторы уровня). Скачать опросный лист можно по ссылке oprosnyj-list-puma-su-isu.
Пример обозначения при заказе:
Сигнализатор уровня СУ 503.1П – 1 шт.
Возможные ошибки при оформлении заказа на емкостные датчики-реле уровня СУ-500, СУ-500П (регуляторы)
При заказе емкостных датчиков-реле уровня СУ-500, СУ-500П (регуляторов) рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: регулятор положения, уровнемер, измеритель уровня, реле, расходомер, датчик уровня, положения, преобразователь уровня, детектор, индикатор, регистратор и т.п.
— неправильные обозначения модели и орфографические ошибки: СУ500, СУ500П, СУ500-П, СУ502, СУ502П, СУ503-1П, СУ503-2П, СУ503-1, СУ503-2, СУ500, CY-500, CY-502, CY-503 (латиницей вместо кириллицы) и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: level gauge, level sensor, compact level alarm SU-500-P, su-500-p signalizator urovnya kompaktnyj, CE-500, CE-500G, CE-502G, CE-503G (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на регуляторы уровня СУ500, СУ500П (датчики-реле — уровнемеры), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (необходимость и маркировку взрывозащиты, код выходного сигнала, параметры измеряемой и окружающей среды и т.п) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на сигнализаторы уровня СУ-500(П) (СУ-502(П), СУ-503.1(П), СУ-503.2(П)):
см. Карта заказа СУ-500(П) (СУ-502(П), СУ-503.1(П), СУ-503.2(П)) сигнализатор уровня компактный (опросный лист).
см. Технические характеристики СУ-500(П) (СУ-502(П), СУ-503.1(П), СУ-503.2(П)) сигнализатор уровня емкостной компактный ( тех.описание).
см. Руководство по эксплуатации СУ-500, СУ-500П сигнализатор уровня.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
