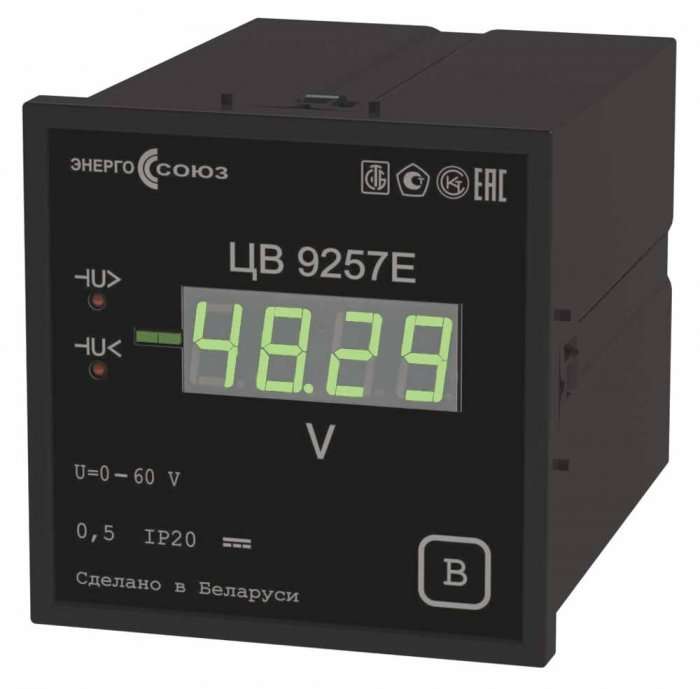

Преобразователи ЦВ 9257 - это устройства, предназначенные для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, измерения и отображения результатов измерения на отсчетном устройстве, передачи результатов измерения на ПЭВМ с использованием порта RS-485.
Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
Область применения: автоматизированные системы управления технологическим процессом энергоемких объектов, системы комплексной автоматизации подстанций, диспетчерские щиты.
Измерительные преобразователи ЦВ 9257 предназначены для непосредственного включения.
Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.
Измерительные преобразователи ЦВ 9257 обеспечивают гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.
| Диапазон измерения преобразуемого входного сигнала, В | Диапазон изменения выходного аналогового сигнала, мА | Сопротивление нагрузки, кОм |
|
0-1 0-5 0-10 0-60 0-100 0-150 0-250 0-400 0-500 |
0–5 | 0–3.0 |
| 0–20 | 0–0.5 | |
| 4–20 | 0–0.5 | |
|
±1 ±5 ±10 ±60 ±100 ±150 ±250 ±400 ±500 |
0–2.5–5 | 0–3.0 |
| ±5 | 0–3.0 | |
| 4–12–20 | 0–0.5 | |
| 0–10–20 | 0–0.5 |
| Цвет индикаторов (без указания в заказе — зелёный): | зелёный/красный/жёлтый |
| Пределы допускаемой основной погрешности, % | ±0.5 |
| Допускаемый ток, коммутируемый каждым реле: | |
| — для ЦВ 9257Р, ЦВ 9257Е, А | 0.3 |
| — для ЦВ 9257М, А | 0.12 |
| Допускаемое напряжение, коммутируемое каждым реле, В | 250 |
| Питание осуществляется по одному из следующих вариантов: | |
| — от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В); | |
| — от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В); | |
| — от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В. | |
| Мощность, потребляемая от: | |
| — измерительной цепи, не более, В·А | 0.7 |
| — источника питания, не более, В·А | 6.0 |
| Габаритные размеры: | |
| — для ЦВ 9257Р, мм | 120х120х138 |
| — для ЦВ 9257Е, мм | 98х98×138 |
| — для ЦВ 9257М, мм | 72х72х90 |
| Масса не более, кг | 1.0 |
| Диапазон рабочих температур, °C | от -40 до +50 |
При заказе необходимо указать: тип, конструктивное исполнение измерительных преобразователей, параметры входных сигналов, наличие порта RS-485, наличие реле, параметры сигнала по аналоговому выходу (при его наличии), способ питания.
При заказе приборов ЦВ 9257, предназначенных для включения от шунтов или первичных измерительных преобразователей, дополнительно необходимо указать диапазон измерения и единицу измерения сигнала на входе шунта или первичного измерительного преобразователя.
Данные, необходимые при заказе, указываются условно в соответствии с примером заказа, приведенным ниже.
Пример записи при заказе измерительного преобразователя ЦВ 9257Е, с диапазоном измерения преобразуемого входного сигнала от минус 250 до плюс 250 В, с портом RS-485, без реле, с диапазоном изменения выходного аналогового сигнала 4–12–20 мА, с питанием от источника напряжения переменного или постоянного тока с номинальным напряжением 220 В:
ЦВ 9257Е Ж1032 — 12 шт.
Основные области применения преобразователей ЦВ 9257 включают:
- Автоматизированные системы управления технологическими процессами энергоёмких объектов. Эти устройства помогают оптимизировать работу сложных производственных установок, обеспечивая точный контроль за основными параметрами.
- Системы комплексной автоматизации подстанций. Здесь они используются для мониторинга состояния электрооборудования и обеспечения стабильной работы энергосистем.
- Диспетчерские щиты. В этом случае преобразователи ЦВ 9257 позволяют операторам отслеживать важные показатели в реальном времени и своевременно реагировать на любые отклонения.
Для удобства использования эти преобразователи поддерживают непосредственное включение, что упрощает их интеграцию в существующую инфраструктуру. Кроме того, наличие встроенных реле позволяет осуществлять коммутацию внешних цепей при достижении или превышении установленных пороговых значений входного сигнала. Это делает их особенно полезными в системах автоматического управления и защиты.
Важной особенностью преобразователей ЦВ 9257 является обеспечение гальванического разделения между различными компонентами устройства:
- Входные цепи отделены от цепей аналогового выхода.
- Входные цепи изолированы от цепей порта RS-485.
- Входные цепи и выходы реле также имеют гальваническую развязку.
Такое решение гарантирует безопасность и стабильность работы системы даже в условиях повышенных нагрузок и возможных помех.
Таким образом, преобразователи ЦВ 9257 являются надежным и функциональным решением для широкого спектра задач в области автоматизации и управления технологическими процессами.
