ЦА 9256 Преобразователи измерительные цифровые постоянного тока
ЦА 9256 Преобразователи измерительные цифровые постоянного тока

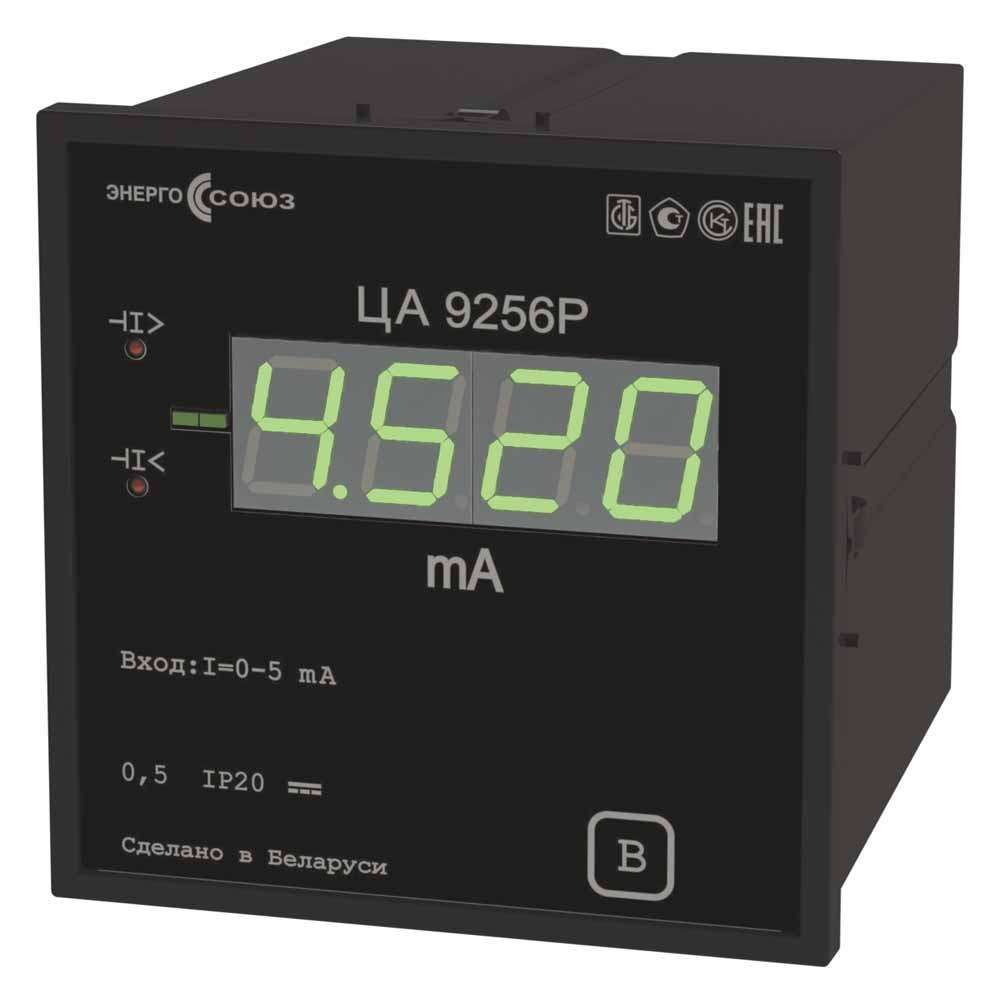

Преобразователь ЦА 9256 предназначены для линейного преобразования входного сигнала в унифицированный выходной сигнал постоянного тока, отображения результатов измерения на отсчетном устройстве с учетом коэффициента преобразования первичных цепей и передачи результатов измерения на ПЭВМ с использованием порта RS-485.
Связь с ПЭВМ осуществляется в соответствии с протоколом передачи данных MODBUS.
Область применения: автоматизированные системы управления технологическим процессом энергоемких объектов, системы комплексной автоматизации подстанций, диспетчерские щиты.
Измерительные преобразователи ЦА 9256 предназначены для непосредственного включения или для включения от наружных шунтов или от первичных преобразователей.
Наличие встроенных реле позволяет осуществить коммутацию внешних цепей при принижении или превышении входным сигналом установленного порога срабатывания.
Измерительные преобразователи ЦА 9256 обеспечивают гальваническое разделение входных цепей и цепей аналогового выхода, входных цепей и цепей порта RS-485, входных цепей и выходов реле.
| Диапазон измерения преобразуемого входного сигнала | Диапазон изменения выходного аналогового сигнала, мА | Сопротивление нагрузки, кОм |
|
0–5.0 мА 4.0–20.0 мА 0–20.0 мА 0–75 мВ |
0–5 | 0–3.0 |
| 0–20 | 0–0.5 | |
| 4–20 | 0–0.5 | |
|
0–2.5–5.0 мА 4–12–20 мА ±5.0 мА ±20.0 мА ±75.0 мВ |
0–2.5–5 | 0–3.0 |
| ±5.0 | 0–3.0 | |
| 4–12–20 | 0–0.5 | |
| 0–10–20 | 0–0.5 |
| Цвет индикаторов (без указания в заказе — зелёный): | зелёный/красный/жёлтый |
| Пределы допускаемой основной погрешности, % | ±0.5 |
| Допускаемый ток, коммутируемый каждым реле: | |
| — для ЦА 9256Р, ЦА 9256Е, А | 0.3 |
| — для ЦА 9256М, А | 0.12 |
| Допускаемое напряжение, коммутируемое каждым реле, В | 250 |
| Питание осуществляется по одному из следующих вариантов: | |
| — от источника напряжения переменного тока от 198 до 242 В с номинальным значением 220 В частотой 50 Гц (по заказу номинальное значение может быть 230 В); | |
| — от источника напряжения переменного тока от 85 до 264 В с номинальным значением 220 В частотой 50 Гц или от источника напряжения постоянного тока от 120 до 300 В с номинальным значением 220 В (по заказу номинальное значение может быть 230 В); | |
| — от источника напряжения постоянного тока от 18 до 36 В с номинальным значением 24 В. | |
| Мощность, потребляемая от: | |
| — измерительной цепи, не более, В·А | 0.05 |
| — источника питания, не более, В·А | 6.0 |
| Габаритные размеры: | |
| — для ЦА 9256Р, мм | 120х120х138 |
| — для ЦА 9256Е, мм | 98х98х138 |
| — для ЦА 9256М, мм | 72х72х90 |
| Масса не более, кг | 1.0 |
| Диапазон рабочих температур, °C | от -40 до +50 |
При заказе необходимо указать: тип, конструктивное исполнение измерительных преобразователей, параметры входных сигналов, наличие порта RS-485, наличие реле, параметры сигнала по аналоговому выходу (при его наличии), способ питания.
При заказе приборов ЦА 9256, предназначенных для включения от шунтов или первичных измерительных преобразователей, дополнительно необходимо указать диапазон измерения и единицу измерения сигнала на входе шунта или первичного измерительного преобразователя.

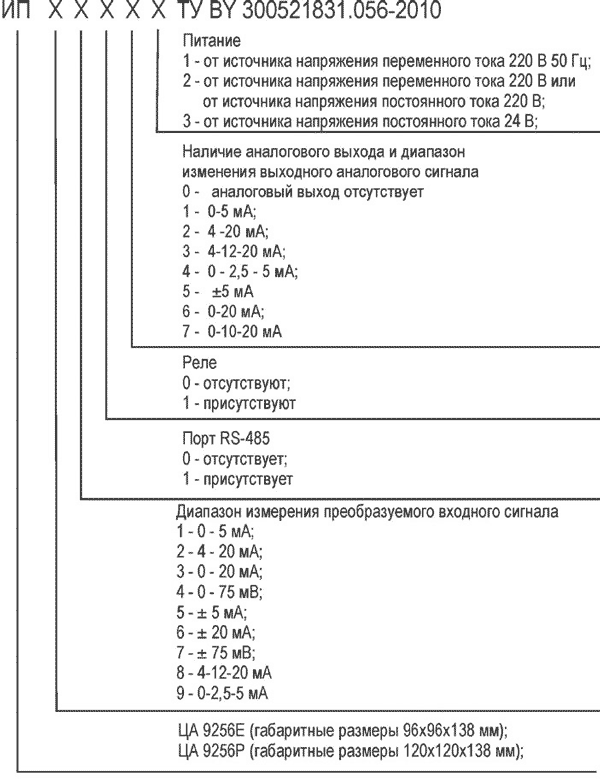

Данные, необходимые при заказе, указываются условно в соответствии с примером заказа, приведенным ниже.
Пример записи при заказе измерительного преобразователя ЦА 9256Е, с диапазоном измерения преобразуемого входного сигнала 0 – 75 мВ, с портом RS-485, без реле, с диапазоном изменения выходного аналогового сигнала 0 – 5 мА, с питанием от источника напряжения переменного или постоянного тока с номинальным напряжением 220 В, подключаемого через шунт 0 – 100 А, 0 – 75 мВ:
ЦА 9256Е 41012; 0 – 100 А — 25 шт.
Основные функции
- Преобразование сигналов: Входной сигнал преобразуется в унифицированный выходной сигнал постоянного тока. Это позволяет использовать устройство в широком спектре приложений, где требуется точное представление электрических величин.
- Отображение результатов измерений: Результаты измерений могут отображаться на встроенном отсчётном устройстве, что делает возможным визуальный контроль параметров без необходимости подключения дополнительных приборов.
- Передача данных: Данные передаются на ПЭВМ посредством порта RS-485, который поддерживает стандарт связи Modbus. Этот протокол широко используется в промышленных системах автоматизации и позволяет легко интегрировать преобразователь в существующие сети.
- Коммутация внешних цепей: Наличие встроенного реле даёт возможность управлять внешними цепями при достижении или превышении заданного уровня входного сигнала. Это открывает дополнительные возможности для автоматизации и защиты оборудования.
Применение
Измерительный преобразователь ЦА 9256 находит своё применение в таких областях, как:
- Автоматизация технологических процессов на крупных энергетических объектах, включая тепловые электростанции, ГЭС, АЭС и другие объекты, требующие точного мониторинга и управления параметрами.
- Комплексная автоматизация подстанций, где необходимо контролировать параметры электрической сети и оперативно реагировать на изменения нагрузки.
- Диспетчерские щиты, где требуется централизованный мониторинг и управление множеством параметров одновременно.
Особенности подключения
Устройство может быть включено непосредственно в цепь измерения или подключено через наружные шунты или первичные преобразователи. Это обеспечивает гибкость установки и адаптации к различным условиям эксплуатации.
Гальваническая изоляция
Особое внимание уделено безопасности и защите от помех. Устройство обеспечивает гальваническое разделение:
- Между входными цепями и цепями аналогового выхода.
- Между входными цепями и цепями порта RS-485.
- Между входными цепями и выходами реле.
Эта функция значительно повышает надёжность работы прибора и защищает его от воздействия высоковольтных импульсов и других нежелательных воздействий.
Измерительный преобразователь ЦА 9256 является универсальным инструментом для решения задач автоматизации и контроля в различных отраслях промышленности. Его высокая точность, надёжность и функциональность делают его незаменимым элементом современных систем управления технологическими процессами.
