PZ195U Вольтметр цифровой щитовой

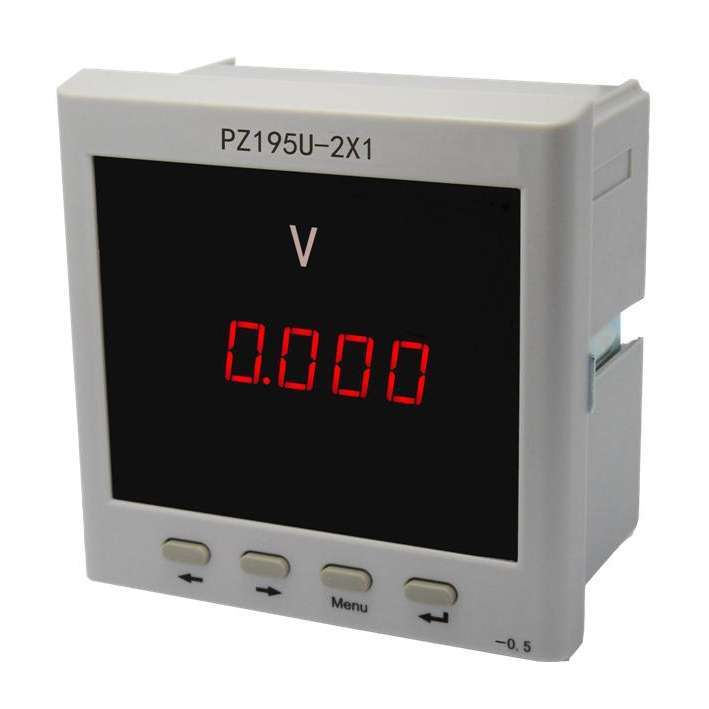

Вольтметры PZ195U являются универсальными и надежными приборами для измерения напряжения постоянного тока в электрических цепях. Они предназначены для использования на предприятиях электроэнергетики, промышленности и коммунального хозяйства.Особенности вольтметра PZ195U-2X1 включают однострочный светодиодный индикатор с высотой цифр 20 мм и цветом индикатора, который может выбираться при заказе (красный, зеленый или желтый). Четыре кнопки на лицевой панели позволяют настраивать прибор. Вход в меню настройки защищен паролем, что обеспечивает дополнительную безопасность при использовании.
Вольтметры PZ195U позволяют настраивать диапазон показаний напряжения в соответствии с примененным на входе прибора добавочным сопротивлением (для вольтметров постоянного напряжения более 500 В). Меню также предлагает смену пароля, выбор яркости индикатора, задание порога включения визуальной индикации перегрузки, а также настройку других параметров.
Степень защиты приборов, обеспеченная передней панелью, соответствует стандарту IP40. Средняя наработка на отказ составляет 200 000 часов, а средний срок службы - 25 лет.
Характеристики вольтметра PZ195U
| Параметр | Значение | |
| Основные погрешности | ||
| Пределы допускаемой основной приведенной погрешности измерения силы тока, %: | ||
| — для модификаций класса точности 0,2 | ± 0,2 | |
| — для модификаций класса точности 0,5 | ± 0,5 | |
| Номинальные значения входного сигнала | ||
| Номинальное значение напряжения постоянного тока (PZ195U), Uн: (1) (2) | ||
| — мА | 100; 200; 500; 1000; 2000 | |
| — А | 1; 2; 5; 10; 20; 50; 100; 200; 300; 500 | |
| Номинальный входной ток модификации вольтметра PZ195U, предназначенной для измерения напряжения постоянного тока более 500 В с использованием добавочного сопротивления, Iн, мА | 5 | |
| Диапазоны измеряемых сигналов | ||
| Диапазон измеряемого входного сигнала | ||
| — тока для PZ195U прямого включения (3) | ± (0,005…1,2)·Iн или (0,005…1,2)·Iн | |
| — напряжения для PZ195U, работающего с внешним шунтом (2) (3) | ± (0,005…1,2)·Uн или (0,005…1,2)·Uн | |
| Питание | ||
| Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В | от 80 до 270 | |
| Мощность, потребляемая от источника питания, ВА, не более | 5 | |
| Время установления рабочего режима после включения питания, мин, не более | 5 | |
| Индикация | ||
| Тип индикатора | 1-строчный светодиодный | |
| Количество строк индикатора | 1 | |
| Диапазон отображаемых значений (4) | -9999…0…9999 или 0…9999 | |
| Период обновления результатов измерения, с, не более | 1,1 | |
| Изоляция | ||
| Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее | 100 | |
| Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ: | ||
| — питание – входы | 3 | |
| — питание – выходы | 3 | |
| — входы – выходы | 2 | |
| Климатические условия | ||
| Эксплуатация / транспортирование и хранение | Температура окружающего воздуха, °С | -40…+70 / -50…+80 |
| Относительная влажность, % | 93 при +35 °С, без конденсации влаги | |
| Высота над уровнем моря, м, не более | 2500 | |
| Размеры и масса | ||
| Габаритные размеры передней панели, мм | 120×120 | |
| Габаритная длина, мм | 69,5 | |
| Вырез в щите, мм | 111×111 | |
| Масса прибора, кг, не более | 0,55 | |
(1) Номинальное значение входного напряжения прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных).
(2) Для измерения напряжений постоянного тока больше 500 В используется модификация вольтметра PZ195U, работающая с внешним добавочным сопротивлением.
(3) Вольтметр постоянного тока может быть двух исполнений: с однополярным диапазоном измеряемого сигнала или двуполярным диапазоном измеряемого сигнала. Выбирается при заказе.
(4) 0…9999 для исполнения с однополярным диапазоном измеряемого сигнала, -9999…0…9999 для исполнения с двуполярным диапазоном измеряемого сигнала. Выбирается при заказе.
Вольтметры PZ195U являются универсальными и надежными приборами для измерения напряжения постоянного тока в электрических цеплях. Они предназначены для использования в различных областях, таких как энергетика, промышленность и коммунальное хозяйство.
Основные особенности вольтметра PZ195U включают:
- Однострельный светодиодный индикатор: Высота индикатора составляет 20 мм, а цвет индикатора может варьироваться между красным, зеленым и желтым цветами (выбор цветов доступен при заказе).
- Регуляция параметров: Приборы оснащены четырьмя кнопками на лицевой панели, которые позволяют пользователям настрачивать различные параметры вольтметра, включая регулировку яркости индикатора, установку порогов для срабатывания сигнализации о перегрузке, а также другие важные настройки.
- Защита от неправильного использования: Вход в меню настроек защищается паролом, что предотвращает несанкционированное вмешательство в работу прибора.
- Настройка диапазонов показаний: Пользователи могут изменять диапазон показаний напряжения в зависимости от дополнительного сопротивления, установленного на входе прибора (например, для вольтметров постоянного напряжения выше 500 В).
- Средний срок службы: Приборы рассчитаны на долгий срок эксплуатации, оцененный на уровне среднего времени отказа около 200 000 часов, а прогнозируемая продолжительность службы составляет примерно 25 лет.
- Безопасность: Степень защиты прибора обеспечивается передней панелькой, которая соответствует стандартному уровню IP40.
Эти приборы обладают высоким качеством изготовления и длегоффицированным сроком службы, что делает их незаменимыми в широком спектре приложений, начиная от мониторинга параметров электроснабжения до управления оборудованием в различных отраслях.
