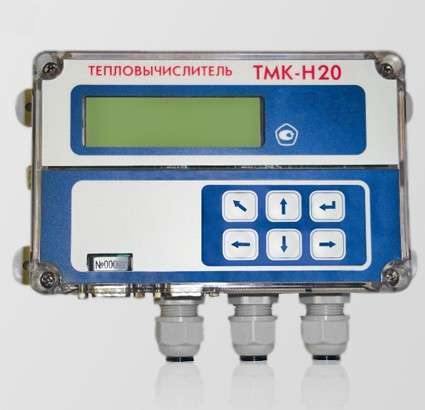

Одноканальные (односистемные) тепловычислители TMK-H20 с автономным питанием предназначены для работы в составе теплосчетчиков ТС.ТМК-Н при измерении и регистрации параметров теплоносителя и тепловой энергии в водяных системах теплоснабжения различной конфигурации. Тепловычислители TMK-H20 обеспечивают измерение параметров теплоносителя, а также учет тепловой энергии по данным об измеренных параметрах теплоносителя в одном теплообменном контуре (одной тепловой системе — ТС).
См. также Одноканальные тепловычислители ТМК-Н120 с внешним питанием.
Области применения тепловычислителей ТМК-Н20: узлы коммерческого учета для водяных систем теплоснабжения на различных объектах теплоэнергетического комплекса и промышленных предприятиях, в жилищно-коммунальном хозяйстве (ЖКХ), а также автоматизированные системы сбора и контроля технологических параметров.
Стоимость тепловычислителя ТМК-Н20 зависит от модификации (см. ниже), комплектации, общего объема заказа, цен на доп. оборудование и других ценообразующих факторов ( Карта заказа тепловычислителей ТМК-Н20, ТМК-Н120):
| Описание модификации тепловычислителя | Обозначение при заказе | Цена* руб |
| вычислитель количества теплоты ТМК-Н20 (базовая мод.) | ТМК-Н20 | 19500 |
| вычислитель количества теплоты ТМК-Н20 с модулем RS-485.1 | ТМК-Н20-485.1 | 22500 |
*- Все приведенные в данном подразделе цены на ТМК-Н20 указаны на базовое исполнение оборудования, без учета налога НДС=20%, без учета акций, скидок и спецпредложений, стоимости доп. опций, тары/упаковки и расходов на отгрузку/доставку.
Конкретные условия поставки и цены, как заказать (купить) тепловычислитель ТМК-Н20, а также наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
Особенности и преимущества тепловычислителя TMK-H20:
— широкий выбор схем измерения;
— возможность подключения до 3 преобразователей расхода (электромагнитных, вихревых, ультразвуковых) или счетчиков воды (дальность линии связи до 300 м);
— возможность подключения до 2 термопреобразователей сопротивления с характеристиками 100 Ом или 500 Ом (дальность линии связи до 300 м);
— возможность подключения до 2 преобразователей давления с унифицированным выходным сигналом постоянного тока 0-5,0-20, 4-20 мА (дальность линии связи до 300 м);
— возможность настройки, контроля параметров и реакций на нештатные ситуации;
— наличие журнала оператора и нештатных ситуаций (до 2000 записей);
— просмотр всех архивов и текущих параметров на ЖКИ;
— возможность объединения в информационную сеть для передачи и дистанционного снятия архивных и текущих данных. 2 независимых порта для передачи данных;
— межповерочный интервал (МПИ) 4 года;
— доступная цена.
Технические характеристики тепловычислителя ТМК-Н20
Устройство и принцип работы
| Количество тепловых систем (ТС) | 1 |
| Количество каналов измерений расхода | 2+1* |
| Количество каналов измерений температуры | 2 |
| Количество каналов измерений давления | 2 |
| Количество каналов измерений тепловой энергии в ТС | 1 |
| Количество каналов измерений параметров в ТС: расхода; температуры; давления | до 2 |
* дополнительный канал, используемый для учета холодной воды
Принцип работы тепловычислителя TMK-H20 основан на преобразовании сигналов от первичных преобразователей в значения измеряемых параметров теплоносителя и последующем вычислении, по соответствующим измерительной схеме уравнениям, тепловой энергии и других параметров теплоносителя.
Вычислитель ТМК-Н20 регистрирует в электронном архиве часовые, суточные и месячные параметры: массу (объем), температуру, давление, тепловую энергию по каждой тепловой системе, наличие нештатных ситуаций, ведёт календарь, учитывает время наличия и отсутствия питания, а также время безаварийной работы для каждой тепловой системы. Текущие и архивные параметры могут быть выведены либо на ЖК-индикатор, либо, через интерфейсы — на устройство считывания УС-Н2, в персональный компьютер непосредственно или по линии связи. Емкость архива: для часовых значений – 1488 часов (62 суток), для суточных значений — 730 суток, для месячных значений 48 месяцев (4 года).
Метрологические параметры тепловычислителя ТМК-Н20
| Параметр (характеристика) тепловычислителя ТМК-Н20 | Диапазон | Возможность задания договорного значения |
| Тепловая энергия, ГДж (Гкал), масса т, объем, м3 | 0…9999999,9 | |
| Тепловая мощность, ГДж/ч (Гкал/ч) | 0…999999 | + |
| Массовый (объемный) расход, т/ч (м3/ч ) | + | |
| Температура воды, °С | 3…150 | + |
| Разность температур, °С | 3…147 | |
| Давление, МПа (кгс/см2) | 0…1,6 (0…16) | + |
| Время наличия питания (час:мин); Время отсутствия питания (час:мин); Времена событий ТС (час:мин); Время безаварийной работы ТС (час:мин) |
0…99999:59 |
| Измеряемая величина | Допустимые пределы |
| Относительная погрешность измерений тепловой энергии при 148°С ≥ Δt ≥ 2°С | +3% при 10°С >Δt≥3°С +1% при 147°С ≥Δt ≥10°С |
| Относительная погрешность измерений массы теплоносителя | ±0,3% |
| Относительная погрешность измерений объема теплоносителя | ±0,1% |
| Приведенная погрешность измерений давления | ±0,3% |
| Абсолютная погрешность измерений температуры | + 0,25оС |
| Абсолютная погрешность измерений разности температур | + 0,1оС |
| Относительная погрешность измерений времени | ± 0,001% |
Условия эксплуатации вычислителя TMK-H20
| Температура окружающего воздуха (Тос) | от +5°С до + 50°С |
| Относительная влажность воздуха при температуре 35оС | до 95 % |
| Напряженность переменного (50 Гц) внешнего магнитного поля | не более 400 А/м |
| Механические вибрации частотой 10-50 Гц с амплитудой, не более | 0,15 мм |
| Степень защиты корпуса вычислителя от воздействия воды и пыли | IP54 по ГОСТ 14254 |
| Исполнение по устойчивости к механическим воздействиям | виброустойчивое и вибропрочное группы N1 по ГОСТ Р 52931 |
Возможные ошибки при оформлении заказа на односистемные вычислители тепла ТМК-Н-20 (TMK-H20)
Ввиду относительной сложности обозначения и формы заказа односистемного вычислителя тепла ТМК-Н-20 (TMK-H20), рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: односистемный (однотрубный) теплоизмеритель, вычислитель количества тепловой энергии теплоты тепла теплопотребления, теплоэнергоконтроллер, тепловой счетчик на отопление, счетчик тепла, теплосчетчик, термосчётчик, термовычислитель, датчик преобразователь температуры, регистратор, детектор, индикатор, сенсор, сигнализатор, регулятор, прибор учета, блок энергоучета и т.п..
— неправильные обозначения и запись марки и модели: ТМК-Н-20, ТМКН20, ТМКН-20, ТМК-20Н, ТКМ-20М, ТКМ-М20, КТМ, МТК, КМТ; TMK-H20 (латиницей вместо кириллицы) т.д.;
— ошибки, связанные с переводом, транслитерацией или раскладкой клавиатуры, например: heat energy calculator (heat collector) TMK-N20, vychislitel-teplovoj-ehnergii TMKN20, avtonomnyj-teplovychislitel TM-K-N20, NVR-Y20 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на вычислители ТМК-H20, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики, а наши менеджеры и инженеры подберут и предложат Вам необходимую комплектацию (прибор(электронный блок), его исполнения и все реально необходимое доп. оборудование и арматуру, при указании количества каналов (труб) и их Ду, диапазоны измерения, типы выходных сигналов и интерфейсов, опции, исполнения и доп. комплектацию) по наилучшему соотношению «цена—качество—срок поставки(наличие на складе)».
Также в заказе необходимо указать количество комплектов оборудования, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться со склада в Москве через транспортную компанию — ТК «Деловые Линии»).
Техническая документация на тепловычислитель ТМК-Н20
см. Карта заказа тепловычислителей ТМК-Н20, ТМК-Н120 (скачать опросный лист тепловычислителя ТМК-Н20).
см. Технические характеристики ТМК-Н20 тепловычислитель (Тех.описание).
см. Руководство по эксплуатации ТМК-Н20 тепловычислитель.
см. Методика поверки ТМК-Н20 тепловычислитель.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Комплектация и дополнительное оборудование к универсальным теплосчетчикам
Стоимость универсального односистемного теплосчетчика складывается из суммы цен его составляющих, цена зависит от ряда ценообразующих факторов: технических характеристик, комплектации, состава комплекта монтажных частей (КМЧ) и цен на дополнительное оборудование. Все дополнительное оборудование подбирается в зависимости от типа теплосчетчика и входящих в его состав приборов: электронного блока — вычислителя тепловой энергии, первичных преобразователей(датчиков) расхода ППР — расходомеров, их принципа действия, конструктивного исполнения, диаметра условного прохода Ду и прочих параметров.
Универсальные односистемные счетчики количества тепловой энергии/тепла могут иметь достаточно сложную и разнообразную комплектацию. Так стандартный комплект поставки обычно включает следующие позиции:
— Вычислитель тепла (тепловычислитель) — измерительно-вычислительный электронный блок (ИВБ-промышленный компьютер)).
— Первичные преобразователи расхода ППР (электромагнитные, тахометрические, ультразвуковые, вихревые и прочие расходомеры).
— Водосчётчики подпитки (обычно недорогие тахометрические(крыльчатые или турбинные) Ду-15,20мм с импульсным выходом).
— Комплект преобразователей(датчиков) температуры КТПТР, КТСП, КТС-Б и др. (комплект термопреобразователей платиновых технических разностных с НСХ 100П, Pt500, Pt1000, 100М для точного определения разности температур dT = Тпод — Тобр, состоящий из двух взаимно подобранных термометров сопротивления (согласованная пара)).
— Паспорт ТС, руководство по эксплуатации.
Дополнительные опции:
— Преобразователи температуры (термометры сопротивления платиновые технические).
— Преобразователи (датчики) давления: избыточного — ПД-Р-1,6МПа или дифференциального (перепада, разности) — ПДД.
— Блоки питания — БП преобразователей расхода и датчиков давления (=24В).
— Комплект монтажных частей — КМЧ термопреобразователей: гильзы защитные, тройники или скошенные бобышки для установки термопреобразователей (термометров сопротивления).
— Комплект присоединительных частей — КПЧ для монтажа счетчиков-расходомеров (присоединители, фланцы, прокладки, крепеж и пр.)
— Комплект разрешительной и технической документации (помимо паспорта и руководства по эксплуатации, указанных выше): руководство пользователя на доп. оборудование (модемы, адаптеры, модули, принтеры и пр.), методика поверки, сертификаты, разрешения, заключения и прочее, перечень см. ниже).
см. дополнительное оборудование и монтажно-запорная арматура для расходомеров.
Дополнительное оборудование узлов учета расхода (УРР) и узлов учета тепловой энергии (УУТЭ):
а) Трубопроводная арматура: монтажно-запорная арматура: краны, клапаны, задвижки, присоединительные фитинги, тройники, спускники; защитные сетчатые фильтры грубой очистки, грязевики и прочее — см. доп. оборудование и арматура приборов контроля расхода.
б) Шкафы монтажные, щиты приборные, станины и стойки.
в) КИПиА: вычислители, манометры, термометры, термоманометры, датчики-реле, сигнализаторы, преобразователи температуры (термопреобразователи) и давления, регуляторы, блоки(источники) питания, блоки управления и прочие приборы и блоки автоматики.
г) Оборудование и системы для удаленной диспетчеризации
— Периферийные устройства сбора и передачи данных:
модули выхода (стандарных выходных сигналов, интерфейсы), радиомодули, концентраторы, GSM/GPRS модемы, антенны, адаптеры переноса данных АПД, диспетчерские накопители для сбора данных с TC^, коммуникаторы, конвертеры, преобразователи интерфейсов (RS232/RS485/USB), индикаторы, вычислители-регистраторы, архиваторы, логические контроллеры, панели доступа и управления, имитаторы сигналов, принтера, устройства грозозащиты и прочее оборудование.
— Программное обеспечение (программы для диспетчерского учета, системы считывания данных, протоколы обмена, драйвера настройки и технического обслуживания приборов и прочее ПО).
— Кабель и провода монтажные (комплекты для обеспечения электропитания, сигнализации и связи (передачи сигнала).
