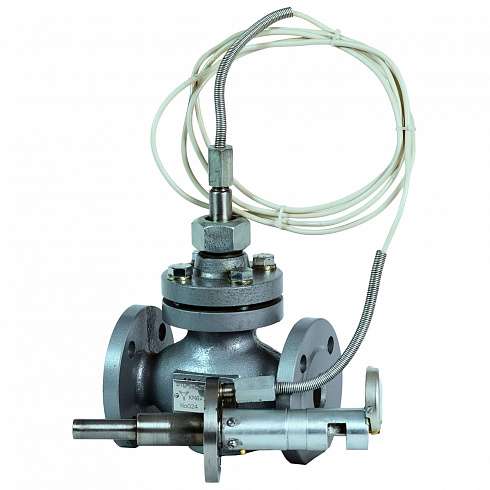

Регуляторы температуры РТС-ДО(ДЗ) предназначены для автоматического поддержания заданной температуры регулируемой среды путём изменения расхода жидких сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ 12997 для группы С4.
Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л, нержавеющей стали 12Х18Н10Т, высокопрочного чугуна ВЧ40.
Корпусные детали из ВЧ40 рассчитаны на давление PN25.
Выпускаются по СНИЦ.423117.031ТУ.
Присоединительные размеры фланцев по ГОСТ 12815-80.
Регулирующий орган регулятора имеет встроенный «пилот», что позволило обеспечить взаимозаменяемость термосистем для всех Ду.
Варианты исполнения регуляторов температуры РТС:
РТС-ДО — с двухходовым нормально открытым регулирующим органом (клапан закрывается при повышении температуры);
РТС-ДЗ — с двухходовым нормально закрытым регулирующим органом (клапан открывается при повышении температуры).
Модели регуляторов температуры РТС:
РТС-ДО: РТС-ДО-32, РТС-ДО-40, РТС-ДО-50, РТС-ДО-65, РТС-ДО-80, РТС-ДО-100, РТС-ДО-125, РТС-ДО-150
РТС-ДЗ: РТС-ДЗ-32, РТС-ДЗ-40, РТС-ДЗ-50, РТС-ДЗ-65, РТС-ДЗ-80, РТС-ДЗ-100, РТС-ДЗ-125, РТС-ДЗ-150
Регуляторы РТС предназначаются для нагревательных и охладительных систем индустриальных, коммунальных и бытовых установок, например: для систем центрального отопления, вентиляции и кондиционирования, охладителей двигателей, теплообменников, бойлеров и других объектов в соответствии с их технической характеристикой.
Также по спец. заказу прибор может комплектоваться фильтром соответствующего диаметра, ответными стальными приварными фланцами.
Технические характеристики регулятора РТС-ДО, РТС-ДЗ
| Диаметры условного прохода, DN мм | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| Пределы настройки регулируемой температуры, °С | 0-100; 100-200 | |||||||
| Условная пропускная способность, КN, м³/ч | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 |
| Длина дистанционной связи, м | 1,6; 2,5; 4,0; 6,0; 10,0 | |||||||
| Условное давление PN, МПа | 1,6 | 1 | ||||||
| Минимальный перепад давления на клапане PN, МПа | 0,1 | |||||||
| Зона пропорциональности, °C, не более | 6 | |||||||
| Зона нечувствительности, °C, не более | 1 | |||||||
| Постоянная времени, с, не более | 60 | |||||||
| Допустимая протечка в % от КN, не более | 0,5 | |||||||
| Температура регулирующей среды, °С | от 0 до + 225 | |||||||
| Допустимая температурная перегрузка, в течение не более 20 мин. | 100°С выше предела настройки | |||||||
Перед регулятором рекомендуется устанавливать фильтр сетчатый.
По желанию заказчика регулятор может быть укомплектован комплектом монтажных частей.
Конструкция, габаритные, установочные и присоединительные размеры регулятора температуры РТС-ДО(ДЗ)
| Обозначение | DN, | D1, мм | D2, мм | D3, мм | d, мм | n, шт | B, мм | H, мм | h, мм | Пределы настройки | Масса, не более, кг. | |||||
| мм | 0 – 100°С | 100 – 200°С | ||||||||||||||
| L | L1 | L2 | L | L1 | L2 | |||||||||||
| РТС-ДО(ДЗ)-32 | 32 | 78 | 100 | 135 | 18 | 4 | 180 | 270 | 208 | 242 | 81 | 59 | 232 | 71 | 49 | 10 |
| РТС-ДО(ДЗ)-40 | 40 | 88 | 110 | 145 | 200 | 12 | ||||||||||
| РТС-ДО(ДЗ)-50 | 50 | 102 | 125 | 160 | 230 | 323 | 261 | 18 | ||||||||
| РТС-ДО(ДЗ)-65 | 65 | 122 | 145 | 180 | 290 | 331 | 269 | 25 | ||||||||
| РТС-ДО(ДЗ)-80 | 80 | 133 | 160 | 195 | 8 | 310 | 336 | 274 | 32 | |||||||
| РТС-ДО(ДЗ)-100 | 100 | 158 | 180 | 215 | 350 | 375 | 313 | 50 | ||||||||
| РТС-ДО(ДЗ)-125 | 125 | 184 | 210 | 245 | 400 | 482 | 420 | 74 | ||||||||
| РТС-ДО(ДЗ)-150 | 150 | 212 | 240 | 280 | 480 | 494 | 432 | 90 | ||||||||
Пример записи при заказе регулятора температуры с сильфонным нормально закрытым регулирующим органом, диаметром условного прохода 40мм, пределами настройки (0-100)˚С и длиной соединительного капилляра 4м:
«Регулятор температуры РТС-ДЗ-40-(0-100)-4 СНИЦ.423117.031ТУ».
Для регуляторов с корпусными деталями из стали 20Л или 12Х18Н10Т необходимо указывать литеры «ст» или «нж» соответственно.
Пример записи при заказе регулятора температуры с нормально открытым регулирующим органом, диаметром условного прохода 80мм, пределами настройки (100-200)˚С, длиной соединительного капилляра 6м, корпусом из стали 20Л:
«Регулятор температуры РТС-ДО-80(100-200)-6-ст СНИЦ.423117.031ТУ».
См.(скачать) Паспорт – регулятор температуры РТС
