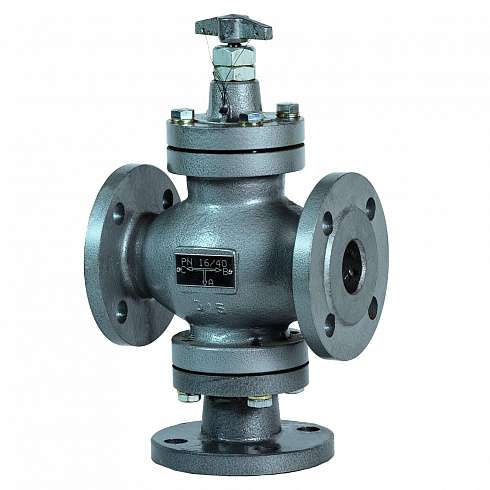

Регулятор температуры РТ-ТС-25…80 предназначен для автоматического регулирования температуры в нагревательных и охладительных системах бытовых, коммунальных и промышленных установок.
Типовое применение терморегулятора РТ-ТС: открытые системы горячего водоснабжения и отопления, охладители двигателей газомотокомпрессоров, теплообменников.
Регулятор температуры РТ-ТС относится к регулирующим устройствам прямого действия, не требующим для своей работы постороннего источника энергии.
Модели регуляторов температуры РТ-ТС-25…80:
РТ-ТС-25,
РТ-ТС-32,
РТ-ТС-40,
РТ-ТС-50,
РТ-ТС-80
Принцип действия терморегулятора РТ ТС основан на перемещении клапана в зависимости от изменения объёма наполнителя термочувствительного элемента датчика температуры ТД6М.
Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л, нержавеющей стали 12Х18Н10Т, высокопрочного чугуна ВЧ40.
Корпусные детали из ВЧ40 рассчитаны на давление PN25.
1. Технические характеристики терморегулятора РТ-ТС-25…80
| Температура фиксированной настройки, ± 2° С | 55, 60, 65, 70, 75, 80, 85° С |
| Зона пропорциональности, °C, не более | 10 |
| Зона нечувствительности, °C, не более | 3 |
| Постоянная времени, с, не более | 100 |
| Диаметр условного прохода DN, мм | 25,40,50,80 |
| Условная пропускная способность, KN, м³/ч | 6,3 ; 12,5; 25 ; 60 |
| Условное давление PN, Мпа | 1 |
| Относительная протечка, % от KN: | |
| — по каналу С не более | 1 |
| — по каналу В не более | 2,5 |
Присоединение фланцевое по ГОСТ 12815-80.
Перед регулятором рекомендуется устанавливать фильтр сетчатый.
2. Конструкция, габаритные, установочные и присоединительные размеры регулятора температуры РТ-ТС-25…80
| Обозначение | DN, мм | D1, мм | D2, мм | D3, мм | D4, мм | L, мм | H, мм | H1, мм | Масса, кг |
| РТ-ТС-25 | 25 | 68 | 85 | 115 | 14 | 160 | 348 | 200 | 12,5 |
| РТ-ТС-32 | 32 | 78 | 100 | 135 | 18 | 180 | 325 | 175 | 13 |
| РТ-ТС-40 | 40 | 88 | 110 | 145 | 200 | 325 | 175 | 15,4 | |
| РТ-ТС-50 | 50 | 102 | 125 | 160 | 230 | 425 | 245 | 22,9 | |
| РТ-ТС-80 | 80 | 133 | 160 | 195 | 310 | 470 | 260 | 47,4 |
3. Пример записи обозначения регулятора температуры смесительного с условным проходом 25 мм, величиной фиксированной настройки 60°C:
«Регулятор температуры РТ-ТС-25-60 СНИЦ 423117.020-99».
При необходимости замены датчиков, датчики можно заказать отдельно.
В состав прибора РТ-ТС DN 25, 40 входит 1 датчик ТД6М, а в DN 50, 80 – 2 датчика ТД6М.
Пример записи обозначения датчика исполнения 6 с температурой фиксированной настройки 65°С при его заказе:
«Датчик температуры ТД6М-65 ТУ 25-7617.0001-91».
См. (скачать) Паспорт – регулятор температуры РТ-ТС
,
