Регулятор температуры горячего водоснабжения РТ-ГВ предназначен для поддержания постоянства температуры на теплофикационных объектах (режим регулирования) и для защиты от опорожнения при интенсивном водоразборе или аварийной ситуации в закрытых системах водоснабжения (режим регулирования и защиты).
Контроль и регулирование температуры осуществляется контактным способом.

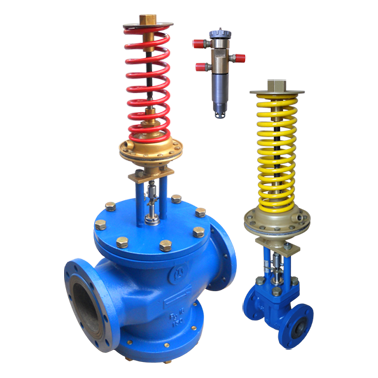

Устройство и модификации регулятора РТ-ГВ
— РТ-ГВ в режиме регулирования (модификация 1) состоит из исполнительного устройства РК-НЗ (в дальнейшем — ИУ) и преобразователя температуры ПТ-1-1 (в дальнейшем — ПТ-1-1)
— РТ-ГВ в режиме регулирования и защиты (модификация 2) состоит из исполнительного устройства РК, устройства защиты УРРД(регулятор давления) и преобразователя температуры ПТ-1-1
Условия эксплуатации регулятора:
— температура окружающей среды, ºС, от 5 до 50;
— относительная влажность воздуха до 80 % при температуре 35 ºС;
— атмосферное давление от 0,084 до 0,108 МПа (от 0,84 до 1,0 кгс/см2);
— температура хранения до монтажа при относительной влажности воздуха до 80%, ºС — +5+40
Технические характеристики регулятора температуры РТ-ГВ
| Наименование характеристики, параметра, условная единица | Значение |
| Диаметр условного прохода, DN | 25, 32, 50, 80 |
| Температура регулируемой среды, ºС | 0-150 |
| Пределы настройки преобразователя ПТ-1-1, ºС | 40-80 |
| Регулирующая и регулируемая среда | вода |
| Условное давление регулируемой среды Ру, МПа | 1,6 |
| Условное давление регулирующей среды Ру, МПа | 1,0 |
| Относительная нерегулируемая протечка, % от Кv ИУ | 0,6 |
| Относительная нерегулируемая протечка, % от Кv УЗ | 0,4 |
| Зона нечувствительности, º С, не более | 0,6 |
| Постоянная времени, с, не более | 60 |
| Значение управляющего давления срабатывания клапана, МПа | 0,07 0,1-1,2 |
| Тип герметизации сальникового узла клапана | фторкаучук (FPM), фторопласт (PTFE) |
| Масса регулирующего клапана, не более, кг | 16 |
| Масса регулятора давления, не более, кг | 15 |
| Габариты клапана, мм | 620*160 |
| Габариты регулятора, мм | 590*160 |
| Применяемые материалы: корпус клапана, регулятор давления плунжер седло мембрана уплотнение |
серый чугун СЧ-20 сталь 40*13 (X40Cr13) латунь EPDM фторкаучук (FPM) |
| Средний срок службы клапана, лет | 10 |
| Срок консервации, лет | 5 |
| Масса преобразователя температуры ПТ-1, кг | 1,5 |
| Материал корпуса ПТ-1 | латунь |
| Габаритные размеры ПТ-1, мм | 48*100*160 |
| Полный средний ресурс, циклов, не менее | 10000 |
Пример условного обозначения при заказе регулятора РТ-ГВ диаметром условного прохода Ду 32 при работе в режиме регулирования (модификация 1) с пределом настройки преобразователя от 40 до 80 ºС:
исполнения В4: “Регулятор РТ-ГВ-32-1 ТУ 4218-008-00225615-00”;
исполнения 04: “Регулятор РТ-ГВ-32-1-04 ТУ 4218-008-00225615-00”.
Для работы в режиме регулирования и защиты (модификация 2),Ду 25:
исполнения 04: “Регулятор РТ-ГВ-25-2-04 ТУ 4218-008-00225615-00”.
Принцип работы терморегулятора РТ-ГВ
В режиме регулирования – при требуемой температуре горячей воды, поступающей к потребителю, все подвижные части исполнительного устройства находятся в состоянии покоя и командное давление Рх имеет промежуточное значение между Ро <= Рх <= Рр.
При отклонении температуры горячей воды от требуемой происходит изменение объема наполнителя термобаллона ПТ-1, что приводит к изменению командного давления Рх, перемещению затвора исполнительного устройства РК и изменению температуры воды до требуемого значения.
В режиме регулирования и защиты – давление в обратном трубопроводе ниже статического давления в местной системе отопления.
В гидропривод устройства защиты подводится рабочая среда с давлением Р2 = Ри.
Возникшее при этом усилие на мембране через шток передается на затвор с одной стороны и уравновешивается сжатием настроечной пружины с другой стороны.
При падении давления в обратном трубопроводе нарушается равновесие действующих сил и затвор закрывается, что ведет к перекрытию воды к потребителю.
При восстановлении первоначального давления Р2 регулятор автоматически переходит на работу в режиме регулирования.
Процесс смешения горячей и холодной воды осуществляется за исполнительным устройством. Фланцевые соединения корпуса регулятора с трубопроводом должны быть герметичными, для чего установить паронитовые или фторопластовые прокладки.
Перед включением регулятора продуть все подводящие линии, подтянуть сальниковые уплотнения, болты, гайки.
Положение и способ монтажа регулятора РТ-ГВ
Регулятор установить на горизонтальном участке трубопровода, в месте, удобном для проведения наладочных, ремонтных и профилактических работ.
Крепление регулятора РТ-ГВ на трубопроводе осуществляется посредством фланцев по ГОСТ 12815.
Возможные схемы подключения регулятора температуры РТ-ГВ.
РТ-ГВ-1 схема подключения сливная
РТ-ГВ-2 схема подключения бессливная
