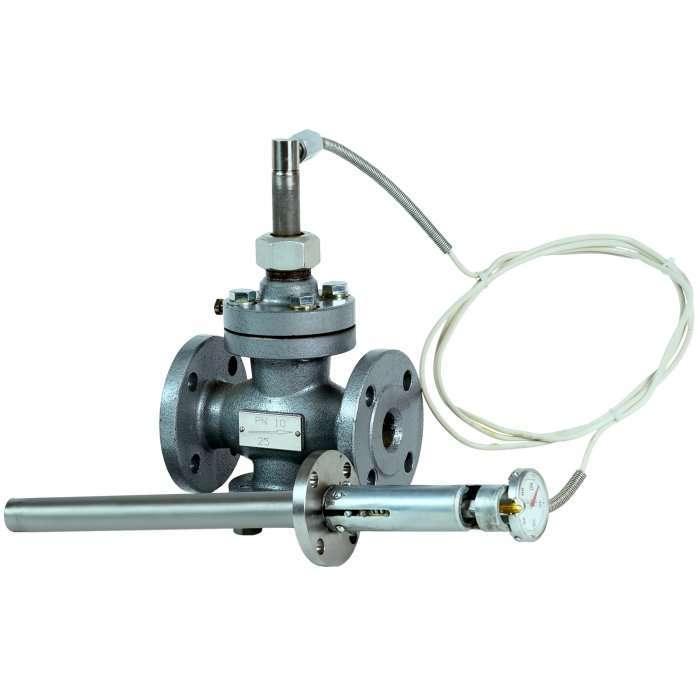

Регуляторы температуры прямого действия РТ-ДО(ДЗ) предназначены для автоматического поддержания заданной температуры регулируемой среды путём изменения расхода жидких газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ Р52931 для группы С4.
Корпусные детали регулятора изготавливаются из: чугуна СЧ 20, стали 20Л, нержавеющей стали 12Х18Н10Т, высокопрочного чугуна ВЧ40.
Корпусные детали из ВЧ40 рассчитаны на давление PN25.
Выпускаются по ТУ 25-02.090123-81.
Присоединительные размеры фланцев по ГОСТ 12815-80.
Варианты исполнения регуляторов температуры РТ:
РТ-ДО — с двухходовым нормально открытым регулирующим органом (клапан закрывается при повышении температуры);
РТ-ДЗ — с двухходовым нормально закрытым регулирующим органом (клапан открывается при повышении температуры).
Модели регуляторов температуры РТ:
РТ-ДО: РТ-ДО-15, РТ-ДО-25, РТ-ДО-40, РТ-ДО-50, РТ-ДО-80
РТ-ДЗ: РТ-ДЗ-15, РТ-ДЗ-25, РТ-ДЗ-40, РТ-ДЗ-50, РТ-ДЗ-80
Регуляторы предназначаются для нагревательных и охладительных систем индустриальных, коммунальных и бытовых установок, например: для систем центрального отопления, вентиляции и кондиционирования, охладителей двигателей, теплообменников, бойлеров и других объектов в соответствии с их технической характеристикой.
Также по спецзаказу прибор может комплектоваться фильтром соответствующего диаметра, комплектом монтажных частей (в комплект входят фланцы приварные, болты и прокладки), стандартными (фасонными) частями трубопроводов для монтажа термосистемы.
Технические характеристики регулятора РТ-ДО, РТ-ДЗ
| Диаметры условного прохода DN, мм | 15 | 25 | 40 | 50 | 80 |
| Диапазоны настройки регулируемой температуры, °C | 0-40; 20-60; 40-80; 60-100; 80-120; 100-140; 120-160; 140-180 | ||||
| Условная пропускная способность, КN, м³/ч | 2,5 | 6,3 | 12,5 | 25 | 60 |
| Зона пропорциональности, °C, | 10 | 12,5 | |||
| Зона нечувствительности, °C, | 1 | ||||
| Постоянная времени, с | 100 | ||||
| Допустимая протечка в % от КN | 0,1 | ||||
| Температура регулирующей среды, °C | от –15 до + 225 | ||||
| Длина дистанционной связи, м | 1,6; 2,5; 4,0; 6,0; 10,0 | ||||
| Условное давление PN, МПа | 1 | 0,63 | |||
| Давление регулируемой среды, МПа | 1,6 | ||||
| Максимальный перепад давления на регулирующем клапане PN, МПа | 0,6 | 0,4 | |||
| Масса регуляторов, кг | 7 | 9,5 | 14,5 | 22 | 40 |
| Погрешность установки по шкале настройки, °С | ±3 | ||||
Пример записи регулятора при заказе РТ-ДО(ДЗ) — регулятор с нормально открытым регулирующим органом с условным проходом 15 мм, пределами настройки от 20 до 60°С, длиной капиллярной трубки 6 м:
«ГСП Регулятор температуры прямого действия РТ-ДО-15-(20-60)-6 ТУ 25-02.090123-81».
Габаритные и присоединительные размеры регуляторов РТ-ДО(ДЗ)
| Обозначение | Рис. | Dy | D1 | D2 | D3 | D4 | D5 | D6 | H | H1 | H2 | h | h1 | L, мм |
| размеры мм, не более | ||||||||||||||
| РТ-ДО-15 | I | 15 | 95 | 34 | 80 | 65 | 14 | 65 | 265 | 195 | 470 | 270 | 64 | 130±1,0 |
| РТ-ДЗ-15 | I I | 265 | 180 | |||||||||||
| РТ-ДО-25 | I | 25 | 115 | 85 | 285 | 205 | 160±1,0 | |||||||
| РТ-ДЗ-25 | I I | 295 | 155 | |||||||||||
| РТ-ДО-40 | I | 40 | 145 | 110 | 325 | 225 | 200±1,0 | |||||||
| РТ-ДЗ-40 | I I | 335 | 185 | |||||||||||
| РТ-ДО-50 | I | 50 | 160 | 53 | 100 | 125 | 18 | 80 | 430 | 315 | 690 | 490 | 80 | 230±1,0 |
| РТ-ДЗ-50 | I I | 440 | 255 | |||||||||||
| РТ-ДО-80 | I | 80 | 185 | 150 | 500 | 355 | 310±2,0 | |||||||
| РТ-ДЗ-80 | I I | 510 | 285 | |||||||||||
См. (скачать) Паспорт – регулятор температуры РТ-ДО(ДЗ)
