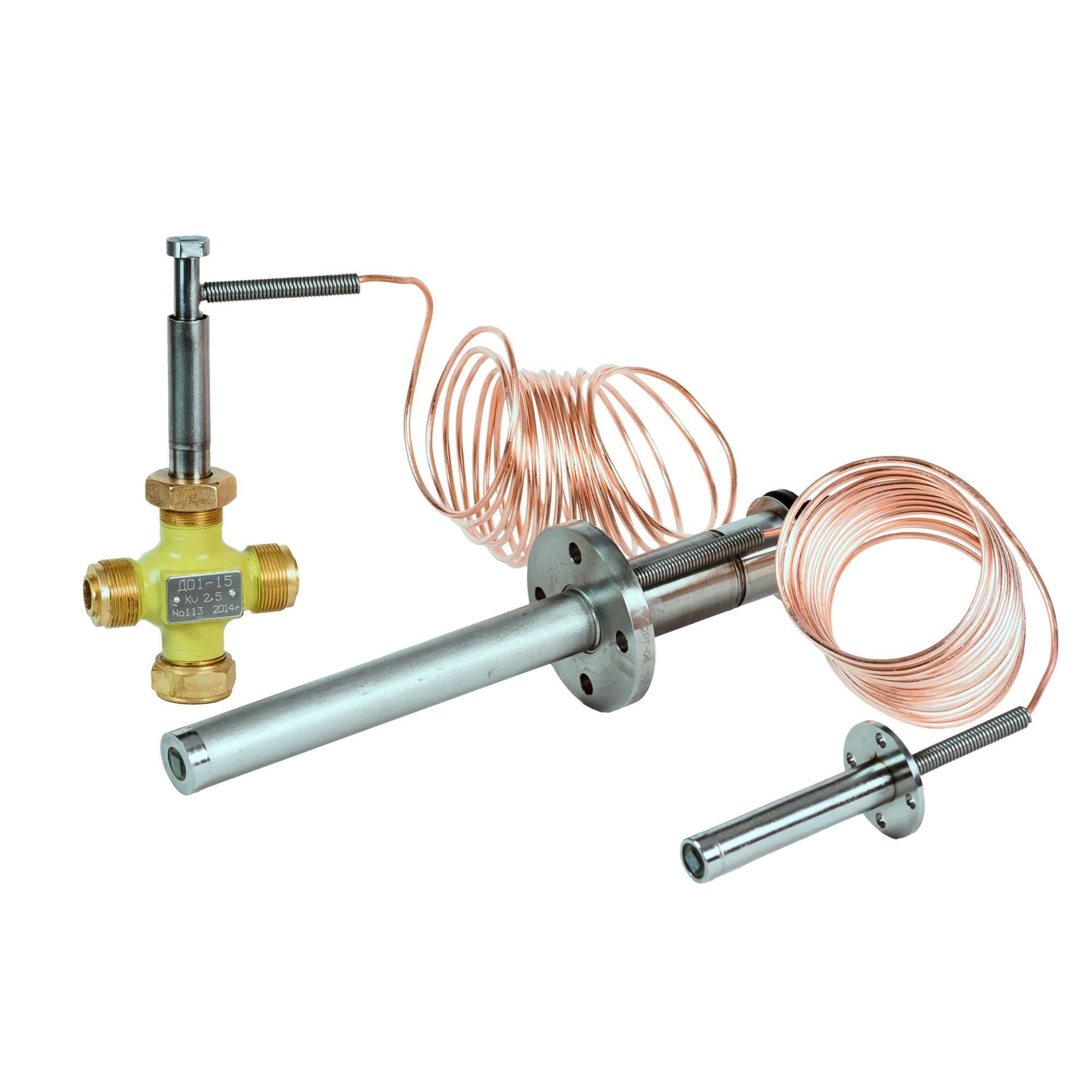

Регуляторы температуры 2РТ, 2РT2 прямого действия с проходными и смесительными клапанами предназначены для автоматического регулирования температуры воздуха на выходе систем кондиционирования воздуха путём изменения расхода рабочей среды через теплообменный аппарат.
Регуляторы температуры 2РТ, 2РT2 предназначены для корабельных (судовых) систем вентиляции с коррекцией регулирования по температуре воздуха внутри помещения.
Регуляторы температуры 2РТ, 2РТ2 изготавливаются с компенсаций возмущения по температуре воздуха ( термосистемы 2РТ-01, 2РТ-02, 2РТ-04, 2РТ-05, 2РТ2 ) и по температуре воды ( термосистемы 2РТ-03, 2РТ-06).
(см. характеристики различных термосистем регуляторов 2РТ, 2РТ2).
Гарантийный срок — 5 лет со дня ввода в эксплуатацию.
Стоимость регулятора температуры 2РТ, 2РТ2 зависит от исполнения термосистемы и регулирующего органа, дополнительных опций, общего объема заказа и других ценообразующих факторов (см. форму заказа регулятора температуры 2РТ, 2РТ2, как выбрать, заказать, купить).
Цена регулятора температуры 2РТ (базового исполнения) — от 58630 руб.
(Цена указана без учета НДС, учета скидок, акций и специальных предложений — конкретные условия и цены, а также наличие на складе регуляторов температуры 2РТ, 2РТ2 уточняйте у менеджеров).
Технические характеристики регуляторов температуры 2РТ, 2РТ2
Принцип действия регуляторов температуры 2РТ, 2РТ2 (терморегуляторов) основан на изменении объема жидкости в термобаллонах при изменении регулируемой температуры. При этом шток исполнительного механизма термосистемы перемещает шток регулирующего органа, в результате чего изменяется проходное сечение между седлом и клапаном и расход тепло- или холодоносителя через регулирующий орган, что приводит к восстановлению регулируемой температуры.
| Параметр (характеристика) регуляторов 2РТ, 2РТ2 | Значение параметра (характеристики) |
| Диапазон настройки температуры, °С | 0-15, 15-30, 30-45 |
| Зона пропорциональности, °С, не более: | |
| по основному термобаллону | 6 |
| по дополнительному термобаллону для регуляторов с термосистемами 2РТ-01, 2РТ-02, 2РТ-03, 2РТ-05,2РТ-06 | 12 |
| для регуляторов с термосистемами 2РТ-04, 2РТ2 | 40 |
| Диаметр условного прохода, Ду, мм | 15, 32, 50, 65 |
| Условная пропускная способность КN, м³/ч | 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40 |
| Погрешность установки температуры по шкале, °С, не выходит за пределы | ± 3 |
| Нечувствительность регуляторов, °С, не более | 1 |
| Постоянная времени, с, не более | 150 |
| Температурная перегрузка по обоим термобаллонам, выдерживаемая регуляторами в течение 0,5 ч, °С | 70 |
| Статическая характеристика «температура-расход» | линейная |
| Отклонение от линейности, %, не выходит за пределы | ± 25 |
| Нерегулируемая протечка через закрытый клапан при перепаде давлений на клапане 0,1 МПа (1кгс/см2), % от КN, не более: | |
| для двухходовых регулирующих органов | 0,05 |
| для трехходовых регулирующих органов: | |
| на теплообменник | 1 |
| на перепуск | 2,5 |
Характеристики регулирующих органов регуляторов температуры 2РТ, 2РТ2
| Условное обозначение регулирующего органа регуляторов температуры 2РТ, 2РТ2 | Исполнение | DN, мм | Условная пропускная способность KN, м3/ч | Исполнения для термосистем |
| ДО1-15-0,25 | 1 | 15 | 0,25 | 2РТ-01; 2РТ-04 |
| ДО1-15-0,4 | 0,4 | |||
| ДО1-15-0,6 | 0,6 | |||
| ДО1-15-1 | 1,0 | |||
| ДО1-15-1,6 | 1,6 | |||
| ДО1-15-2,5 | 2,5 | |||
| ДО2-15-0,25 | 2 | 0,25 | 2РТ2 | |
| ДО2-15-0,4 | 0,4 | |||
| ДО2-15-0,6 | 0,6 | |||
| ДО2-15-1 | 1,0 | |||
| ДО2-15-1,6 | 1,6 | |||
| ДО2-15-2,5 | 2,5 | |||
| ДО3-15-0,25 | 3 | 0,25 | 2РТ2 | |
| ДО3-15-0,4 | 0,4 | |||
| ДО3-15-0,6 | 0,6 | |||
| ДО3-15-1 | 1,0 | |||
| ДО3-15-1,6 | 1,6 | |||
| ДО3-15-2,5 | 2,5 | |||
| ДО-32-4 | 32 | 4,0 | 2РТ-01; 2РТ-04 | |
| ДО-32-6 | 6,0 | |||
| ДО-32-10 | 10,0 | |||
| ДЗ-32-4 | 4,0 | 2РТ-02 | ||
| ДЗ-32-6 | 6,0 | |||
| ДЗ-32-10 | 10,0 | |||
| ТР-15-1 | 15 | 1,0 | 2РТ-03 | |
| ТР-15-1,6 | 1,6 | |||
| ТР-15-2,5 | 2,5 | |||
| ТР-32-4 | 32 | 4,0 | 2РТ-03 | |
| ТР-32-6 | 6,0 | |||
| ТР-32-10 | 10,0 | |||
| ДО1-15-1 | 15 | 1,0 | 2РТ-07 | |
| ДО1-15-1,6 | 1,6 | |||
| ДО1-15-2,5 | 2,5 |
Технические характеристики термосистем регуляторов 2РТ
| Параметр (характеристика) термосистемы | Условное обозначение термосистемы регуляторо 2РТ, 2РТ2 | ||||||||||||
| 2РТ — 01 | 2РТ-02 | 2РТ-03 | 2РТ-04 | 2РТ-07 | 2РТ2 | ||||||||
| Пределы настройки температуры, °С | 30-45 | 0-15 | 15-30 | 0-15 | 15-30 | 25-40 | 0-15 | 15-30 | 30-45 | 45-60 | 60-75 | 0-15 | 15-30 |
| Зона пропорциональности по основному термобаллону °С | 6 | ||||||||||||
| Зона пропорциональности по дополнительному термобаллону, °С | 12 | 12 | 12 | 40 | ____ | 40 | |||||||
| (от –25 до 15) по воздуху | (от 18 до 34) по воздуху | (от –2 до 10) по воде | (от –25 до 15) по воздуху | (от –25 до 15) по воздуху | |||||||||
| Обозначение регулирующего органа (см. также таблицу характеристик регулирующих органов выше по тексту) | ДО | ДЗ | ТР | ДО | ДО | ДО | |||||||
| Диаметр условного прохода DN, мм | 15, 32 | 32 | 15, 32 | 15, 32 | 32 | 15, 32 | 15 | 15 | |||||
| Рабочая среда | пар,горячая вода | рассол, пресная вода | рассол, пресная вода | пар, горячая вода | пар | пар, горячая вода | |||||||
| Условное давление рабочей среды PN, МПа | 1,6 | ||||||||||||
| Температура рабочей среды, °С | пар – до 200 | рассол – от-15 до 35 | пар – до 200 | пар – до 200 | пар – до 200 | ||||||||
| вода – до 100 | пресная вода – от 0 до 35 | вода – до 100 | вода – до 100 | ||||||||||
| Зона нечувствительности по температуры, °С | 1 | ||||||||||||
| Постоянная времени, с | 150 | ||||||||||||
Габаритные и монтажно-присоединительные размеры регуляторов температуры 2РТ, 2РТ2
Габаритные размеры регуляторов 2РТ-01…-04
| Тип термосистемы | d, мм | L, мм | L1, мм | Масса, кг не более |
| 2РТ-01- 2РТ-03 | 32 | 145 | 4000 6000 10000 | 3,8 4,2 4,8 |
| 2РТ-04 | 22 | 110 |
Габаритные размеры (чертежи) других термосистем 2РТ, 2РТ2 могут быть высланы по запросу.
Комплектация при поставке регуляторов температуры 2РТ, 2РТ2 (терморегуляторов)
| Наименование | Количество | Примечание |
| Термосистема 2РТ или 2РТ2 | 1 | Типоразмер согласно заказу (см. соответствующую таблицу выше по тексту) |
| Регулирующий орган ДО-1, -2, -3, ДЗ, ТР | 1 | Типоразмер согласно заказу. Регуляторы с термосистемами 2РТ2 комплектуются двумя регулирующими органами ДО-15 |
| Паспорт СНИЦ.423 117.054 ПС | 1 | Согласно договору |
Форма записи обозначения при заказе регуляторов температуры 2РТ, 2РТ2 (терморегуляторов)
С целью подбора регулятора температуры (2РТ, 2РТ2 или другого терморегулятора), в наибольшей степени соответствующего потребностям конкретного потребителя, при оформлении заказа рекомендуется заполнить опросный лист, который можно скачать по ссылке oprosnyj-list-rt-2rt-2rt2 .
Примеры записи регулятора температуры 2РТ, 2РТ2 при его заказе:
Пример 1
Регулятор с термосистемой 2PT-04, с диапазоном настройки 15-30°С, длиной дистанционной связи 4м, двухходовым нормально открытым регулирующим органом исполнения 1 Ду-15, коэффициентом пропускной способности 0,4 м3/ч:
«Регулятор температуры прямого действия 2РТ-04(15-30) 4 Д01-15-0,4 СНИЦ.423 117.054 ТУ».
Пример 2
Регулятор с термосистемой 2РТ2, с диапазоном настройки 0-15°С, длиной дистанционной связи 6м, двумя двухходовыми нормально открытыми регулирующими органами исполнения Ду-15, коэффициентом пропускной способности 1,0 м3/ч:
Д02-15-1.0
«Регулятор температуры прямого действия 2РТ2(15-30) 6 —————— СНИЦ.423 117.054 ТУ».
ДОЗ-15-1,0
Внимание! Регулирующий орган ТР-32 изготавливается с присоединительными фланцами двух типов: общепромышленного исполнения по ГОСТ 12815 и морского исполнения по ГОСТ 1536. При заказе регуляторов 2РТ и 2РТ2 с регулирующим органом ТР-32 указание типа фланцев обязательно.
Возможные ошибки при оформлении заказа на регуляторы температуры 2РТ, 2РТ2 (терморегуляторы)
При заказе регуляторов температуры 2РТ, 2РТ2 и других терморегуляторов рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: запорный клапан, сигнализатор температуры, индикатор, детектор, измерительный преобразователь, регулирующее устройство для кораблей (судов), термостат, измеритель, регистратор, термореле, термодатчик, термосигнализатор, термоналадчик и т.п.
— неправильные обозначения модели и орфографические ошибки: 2-РТ, 2РТ-2, РТ2, РТ-2, 2Р-Т, 2ТР, 2ТР2, 2PT, 2PT2 (латиницей вместо кириллицы) и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на терморегуляторы 2Р-Т, 2РТ-2 (из наличия и под заказ), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на регуляторы температуры 2РТ, 2РТ2:
см. Карта заказа регулятора температуры 2РТ, 2РТ2 (скачать опросный лист oprosnyj-list-rt-2rt-2rt2).
см. Технические характеристики 2РТ, 2РТ2 регуляторы (Тех.описание).
см. Руководство по эксплуатации 2РТ, 2РТ2 регуляторы температуры (терморегуляторы).
см. Методика поверки 2РТ, 2РТ2 регуляторы температуры.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
