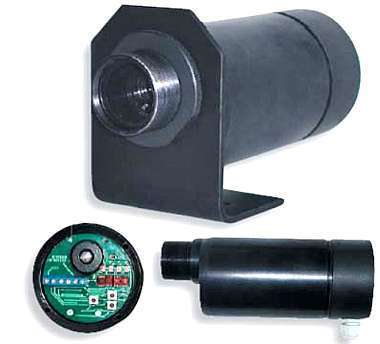

Термоскоп-800-2С-ВТ0/ВТ1 стационарный инфракрасный пирометр спектрального отношения используются для точного измерения температуры при контроле высоко-температурных (мод.-ВТ0 до 1500°С) и средне-температурных (мод.-ВТ1 до 2000°С) технологических процессов.
Аналоги: телескоп радиационного пирометра Тера-50, пирометр Проминь-М1,-М2.
Преимущества пирометров Термоскоп-800-2С-ВТ1/ВТ0
— возможность работы в условиях сильного ослабления сигнала
— изменяемое фокусное расстояние
— цифровая обработка сигнала с возможностью выбора алгоритма
— клавиатура и температурный дисплей на задней панели
Область применения пирометров Термоскоп-800-2С-ВТ1/ВТ0
— металлургия;
— огнеупорная промышленность;
— машиностроение;
— химическая промышленность;
— научные исследования.
Технические характеристики пирометров Термоскоп-800-2С-ВТ0/ВТ1
| Наименование | Значение |
| Точность | 0,75% |
| Воспроизводимость | 0,5% |
| Разрешение | 1°С |
| Степень ослабления сигнала | до 95% |
| Быстродействие | 50 мс |
| Отношение излучательных способностей | Настраиваемое от 0.85 до 1.15 с шагом 0.001 |
| Алгоритмы | Измерение, выборка максимальных и минимальных значений, сглаживание |
| Электрические характеристики | |
| Выходы: аналоговый, цифровой, линейный токовый | 4(0)…20 мА, максимальное сопротивление нагрузки 750 Ом, RS-485, протокол MODBUS до 31 пирометра в одной сигнальной сети |
| Питание | 24 В ±10% |
| Потребляемая мощность | не более 6Вт |
| Физические характеристики | |
| Защита от воздействий среды | IP65 |
| Температура окружающей среды: — без охлаждения — с охлаждаемой монтажно-защитной арматурой |
от -10 до 60 °С от -10 до 130 °С |
| Масса, не более | 2 кг |
| Габаритные размеры | 201 х 80 х 80 мм |
Температурные диапазоны оптической системы Термоскоп-800-2С-ВТ0/ВТ1
Модель / Температурный диапазон, °С / Спектральный диапазон, мкм / Показатель визирования
Термоскоп-800-2С ВТ0 / 700…1500 / 0.91.0 / 100:1
Термоскоп-800-2С ВТ1 / 1000…2000 / 0.91.0 / 240:1
По согласованию возможно изменение основных температурных диапазонов.
Пирометры данного типа имеют постоянный показатель визирования на любом удалении пирометра от объекта (от 0.5м до бесконечности). Это достигается с помощью фокусировки оптической системы пирометра на объект измерения.
Пример расчета, модель ВТ0, показатель визирования 100:1
— 1м: пятно визирования 10мм
— 2м: пятно визирования 20мм
— 3м: пятно визирования 30мм
Особенности работы пирометров Термоскоп-800-2С-ВТ0/ВТ1
Изменяемое (настраиваемое) фокусное расстояние позволяет добиваться высокой представительности результатов измерения на любом удалении пирометра от объекта измерения. Высокие показатели визирования дают возможность измерять температуру малых объектов, а встроенный оптический видоискатель легко и точно наводить пирометр на цель. Изменяемое фокусное расстояние и широкие температурные диапазоны позволяют укомплектовать весь технологический процесс одинаковыми приборами.
Пирометр спектрального отношения Термоскоп-800-2С-ВТ1/ВТО предназначен для бесконтактного измерения температуры нагретых тел в сложных производственных условиях и используется для обеспечения необходимых точностных характеристик при контроле высокотемпературных технологических процессов, таких как сталеплавильное производство, термообработка, плавка руды, формовка катанки и прута, индукционный нагрев, вращающиеся печи.
Принцип спектрального отношения позволяет исключить многие негативные факторы, которые снижают точность измерения температуры традиционными пирометрами (нестабильность излучательной способности объекта, наличие пыли в атмосфере и экранирующих элементов в поле обзора, зависимость показаний в случае частичного ухода объекта из поля визирования пирометра и т.д.).
Наведение на объект измерения и настройка пирометра Термоскоп-800-2С-ВТ0/ВТ1
Для наведения пирометра на объект используется встроенный оптический видоискатель с шестикратным увеличением и диоптрийной подвижкой. С помощью ручки фокусировки объектива пирометр настраивается на выбранный объект.
Цифровая индикация измеряемой температуры и клавиатура, расположенные на задней панели прибора, позволяют оперативно настраивать коэффициент излучательной способности и параметры алгоритмов обработки сигнала.
Цифровой канал связи пирометра Термоскоп-800-2С-ВТ0/ВТ1
Протокол связи, реализованный в пирометре, совместим со стандартным протоколом MODBUS. Протокол позволяет объединять пирометры в сигнальную сеть, используя аппаратные возможности RS-485. Формат передачи байта совпадает со стандартным для RS-232 (RS-485).
Аксессуары для Термоскоп-800-2С-ВТ0/ВТ1
В стандартный комплект поставки входит: пирометр и стандартный кронштейн крепления . Дополнительно можно заказать различные принадлежности (аксессуары).
Общий вид всех принадлежностей и их назначение Вы найдете в руководстве по эксплуатации.
Форма заказа пирометра Термоскоп-800-2С-ВТ0/ВТ1
Заказать Термоскоп-800-2С можно через электронную почту предприятия, указанную в разделе сайта «Контакты», или же просто позвонив по телефону +7 (495) 799-60-93.
Помимо обозначения, в заказе необходимо указать количество приборов, реквизиты организации покупателя, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании, по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии» (базовый вариант).
Возможные ошибки при оформлении заявки на Термоскоп-800-2С-ВТ0/ВТ1
Ввиду относительного многообразия моделей и модификаций, сложности обозначения и формы заказа на пирометр стационарный Термоскоп-800-2С-ВТ0/ВТ1, рекомендуем быть внимательными, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: термометр дистанционный, тепловизор, термокоп-200, инфратест-200 (ранние обозначения) и т.п.
— неправильные обозначения модели и орфографические ошибки: Пирометр-8002С
— устаревшее обозначение, ранние модификации:
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: termometr distancionnyj nthvjcrjg-800 (в En-раскладке) и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на пирометр Термоскоп-800-2С, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон измерения, предельное рабочее давление, класс точности, параметры измеряемой / контролируемой (Тис) и окружающей среды (Тос) отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
