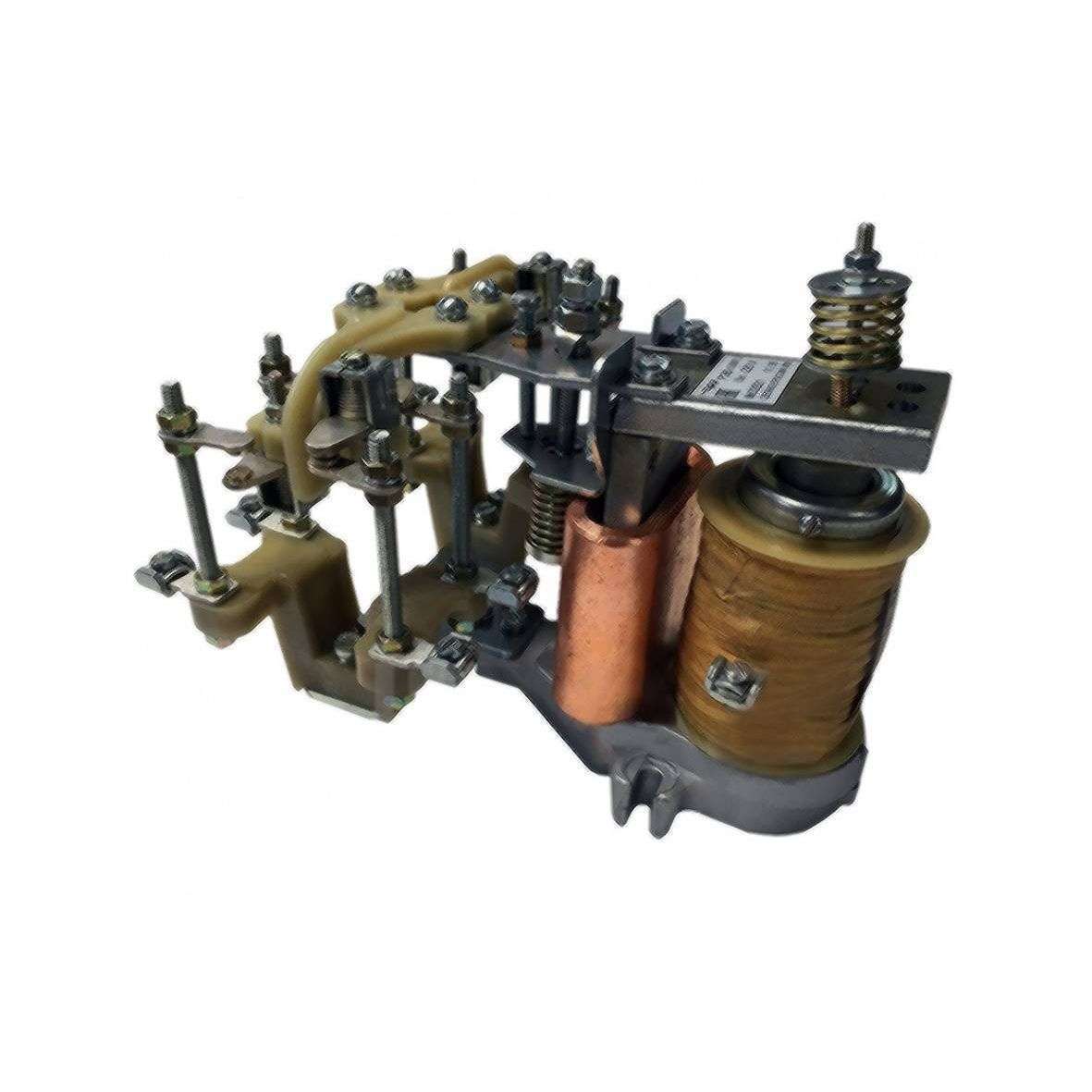

РЭВ-816 Реле времени
Реле РЭВ-816 электромагнитные применяются в качестве реле времени в цепях постоянного тока.
Реле выпускаются с 1 «З» и 1 «Р» либо с 2 «3» и 2 «Р» контактами.
Контакты реле РЭВ-816 позволяют на месте эксплуатации путем несложной пересборки одних и тех же деталей изменить исполнение контактов в пределах общего количества 2 или 4 (применение 4 «Р» контактов заводом не рекомендуется, т. к. при этом надежная работа реле не обеспечивается).
Технические характеристики реле РЭВ-816
Втягивающие катушки реле серии РЭВ-816 изготовляются на номинальные напряжения: 24, 48, 110 и 220 В.
Реле для тепловозов серии РЭВ-816Т изготовляются на номинальные напряжения 75 и 110 В, климатическое исполнение — УХЛЗ.
Реле РЭВ-816 поставляются отрегулированными на максимальную выдержку времени. В случае необходимости другой регулировки в вышеуказанных пределах она должна быть произведена на месте.
Коэффициент возврата реле РЭВ-816 не нормируется.
Номинальное напряжение цепей контактов, В — 660 для реле серии РЭВ-816; 110 для реле серии РЭВ-816Т.
Номинальный ток контактов, А — 10.
Максимальная допустимая частота включений в час — 1200.
Механическая износостойкость, млн. циклов ВО, не менее — 10.
Коммутационная износостойкость контактов реле, млн. циклов ВО в режиме нормальных коммутаций, не менее:
— 1,0 для реле серии РЭВ-816;
— 0,03 для реле серии РЭВ-816Т.
Потребляемая мощность, Вт, не более — 30.
Режим работы — прерывисто-продолжительный, повторно-кратковременный, кратковременный.
Присоединение внешних проводов к катушкам и контактам реле — переднее.
Климатическое исполнение реле — УЗ, УХЛ4, УХЛ3 (только для реле для тепловозов) и ТЗ по ГОСТ 15150-69.
Степень защиты — IР00.
Таблица типоисполнений реле времени РЭВ-816
| Тип реле | Число контактов | Пределы регулировки выдержки времени, с, полученные | Примечание | |
| отключением катушки | закорачиванием катушки | |||
| РЭВ-811 РЭВ-811Т | 1 «З», 1 «Р» | 0,25 — 1 | 0,4 — 1,5 | — |
| РЭВ-812 РЭВ-812Т | 0,8 — 2,5 | 0,9 — 2,8 | ||
| РЭВ-813 РЭВ-813Т | 2 — 3,5 | 2,2 — 3,8 | ||
| РЭВ-814 РЭВ-814Т | 3 — 5 | 3,8 — 5,5 | ||
| РЭВ-815 | 2 «З», 2 «Р» | 0,25 — 0,6 | 0,4 — 0,90 | При 3 «Р» контактах пределы регулировки выдержки времени снижаются |
| РЭВ-816 | 0,5 — 1,5 | 0,6 — 1,7 | ||
| РЭВ-817 | 1,2 — 2,5 | 1,3 — 2,7 | ||
| РЭВ-818 | 2 — 3,5 | 2,2 — 3,8 | ||
В заказе следует указать:
— Тип реле.
— Исполнение контактов.
— Номинальное напряжение втягивающей катушки.
— Климатическое исполнение и категорию размещения по ГОСТ 15150-69.
— При заказе на экспорт необходимо добавить слово «Экспорт».
— Номер технических условий.
