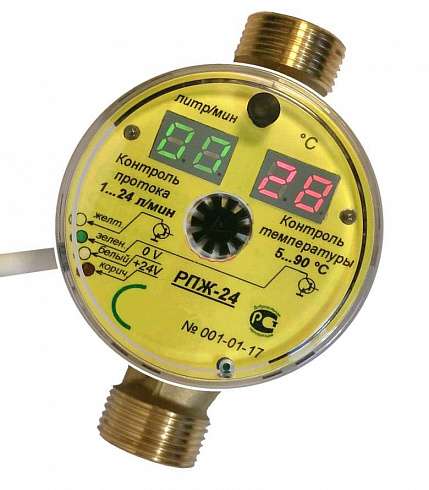

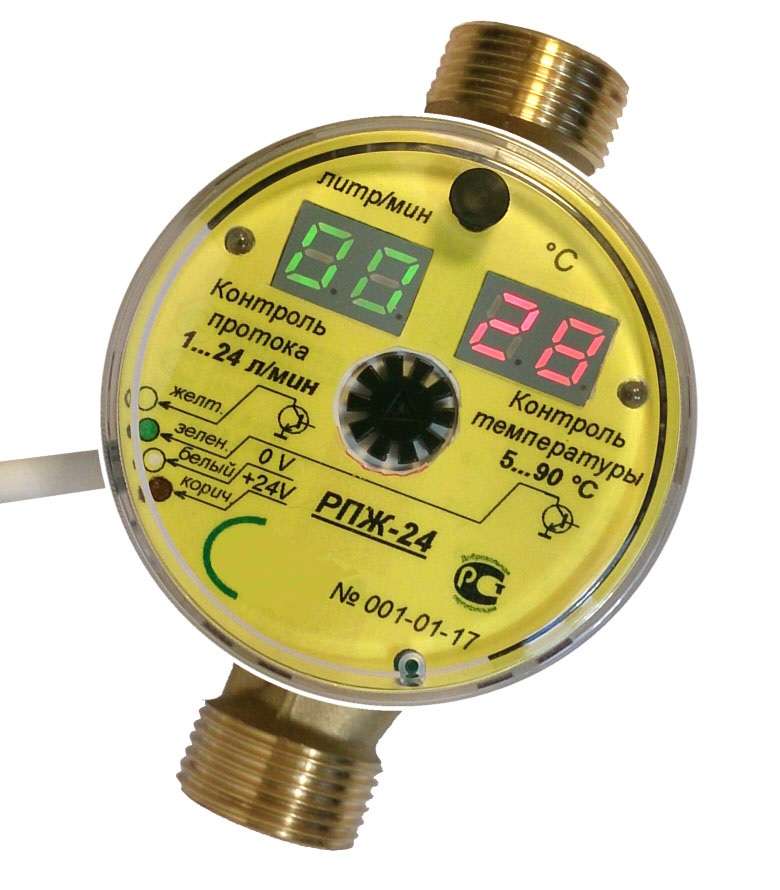

Электронное реле протока жидкости РПЖ–24FT (сигнализатор) применяется для непрерывного контроля уровня и сигнализации о наличии или отсутствии потока жидкости с заданным объемом в единицу времени в интервале 1–24 л/мин (0,06–1,5 м3/час). Кроме того, данный прибор для отображения текущей температуры протекаемой жидкости и сигнализации о превышении её температуры выше заданного порога (предельно допустимого значения).
Преимущества реле протока жидкости РПЖ–24FT
— контроль температуры позволяет настроить оптимальный проток для экономии воды.
— возможность использования как в «открытых», так и в «закрытых» магистралях.
— простой принцип работы в сочетании с упрощенной установкой и легкостью эксплуатации датчика.
Характеристики реле потока жидкости РПЖ–24FT
| Наименование параметра | Значение |
| Принцип измерения расхода | крыльчатка |
| Диапазон измерения расхода | 1–24 л/мин |
| Погрешность измерения расхода | ±5% |
| Диапазон настройки уставки по расходу | 1–24 л/мин |
| Диапазон измерения температуры | +5…+90°C |
| Погрешность измерения температуры | ±3% |
| Температурный диапазон работы | +5…+70°С |
| Давление рабочей среды | не более 10 бар (атм) |
| Потеря давления при протоке: | |
| 2 л/мин | не более 0,2 атм |
| 24 л/мин | не более 0,6 атм |
| Диаметр условного прохода | 15 мм |
| Присоединительные размеры | резьба трубная, ¾ дюйма, через спец.присоединительный комплект ½ дюйма |
| Габаритные размеры | |
| монтажная длина (без штуцеров) х ширина (диаметр) | 110 х 65 мм |
| высота индикатора | 70 мм |
| Питание | 24В ±10% |
| Напряжение, ток нагрузки выходного транзистора | не более 24 В, 100 мА |
| Ток потребления | не более 50 мА |
| Длина подсоединительного кабеля | 2 м (возможен индивидуальный заказ) |
| Масса прибора | 0,6 кг |
Габаритные размеры электронного реле РПЖ 24FT
Для монтажа реле протока жидкости с резьбовым соединением ¾ дюйма возможно использование присоединительного комплекта с обратным клапаном, защищающим от обратного оттока жидкости и обеспечивающим резьбовое соединение ½ дюйма. При этом габаритная длина прибора становится равной 180 мм.
В состав РПЖ входят датчик потока жидкости, температурный датчик и электронный модуль обработки сигналов с датчика, исполненные в единой
конструкции.
Оборудование для реле РПЖ-24 FT
Блок реле для РПЖ-24FT может применяться дополнительно при использовании нескольких реле протока в составе электрооборудования.
1.Блок реле предназначен для гальванической развязки выходных сигналов РПЖ-24FT и возможности коммутации силовых цепей электрооборудования.
2.Он формирует питание для подключаемых РПЖ-24FT.
3.Блок дает возможность применения в составе электрооборудования. Монтаж на DIN-рейку (возможна установка блока в герметичный корпус).
Характеристики блока реле для РПЖ-24FT
| Наименование параметра | Значение |
| Количество каналов | согласуется при заказе |
| Гальваническая развязка | «сухой контакт» реле |
| Напряжение, ток нагрузки выходного контакта | 10 А, 250 VAC // 10 A, 30 VDC |
| Питание | 100–240 VAC, 50 Hz |
| Ток потребления | не более 300 мA |
| Габаритные размеры длина / ширина / высота | 45 мм + 18 мм/канал / 100 мм / 75 мм |
Принцип действия и особенности измерительного процесса
Принцип действия датчика протока жидкости основан на измерении частоты вращения крыльчатки, находящейся во взаимодействии с протекающей в системе водой. При этом элементы, преобразующие частоту вращения в последовательность импульсов, не имеют контакта с водой, т. к. кинематическая связь между крыльчаткой и растровым диском оптоэлектронного преобразователя частоты вращения осуществляется путем магнитного взаимодействия через герметичную перегородку. Растровый диск с прозрачными щелями вращается между инфракрасным излучателем света и приемником. При прохождении света через щель фотоприемник формирует сигнал. При протоке жидкости крыльчатка и диск синхронно вращаются и на выходе формируются импульсные сигналы с частотой, пропорциональной скорости протока. Вышеописанные элементы датчика образуют первичный преобразователь, который обеспечивает формирование 1728 импульсов при прохождении 1-го литра жидкости.
Частотный сигнал с выхода первичного преобразователя поступает на вход микроконтроллера, который измеряет количество импульсов в единицу времени. Затем контроллер преобразовывает количество импульсов в расход жидкости (л/мин), выводит полученное значение на дисплей и сравнивает его с заданной уставкой. Если расход жидкости превышает заданный объем, то контроллер сигнализирует об этом, открывая выходной ключ и зажигая соответствующий светодиод на передней панели. Также контроллер измеряет и выводит на дисплей текущую температуру системы охлаждения, и сигнализирует, если температура воды превышает заданную уставку: закрывая соответствующий выходной ключ и гася светодиод на передней панели. Уставки по расходу и температуре могут быть настроены с помощью кнопки в следующих диапазонах: расход — в диапазоне 1–24 л/мин, температура — в диапазоне 5…+70°C. На дисплее в реальном масштабе времени отображаются текущий расход в л/мин и температура в градусах Цельсия.
