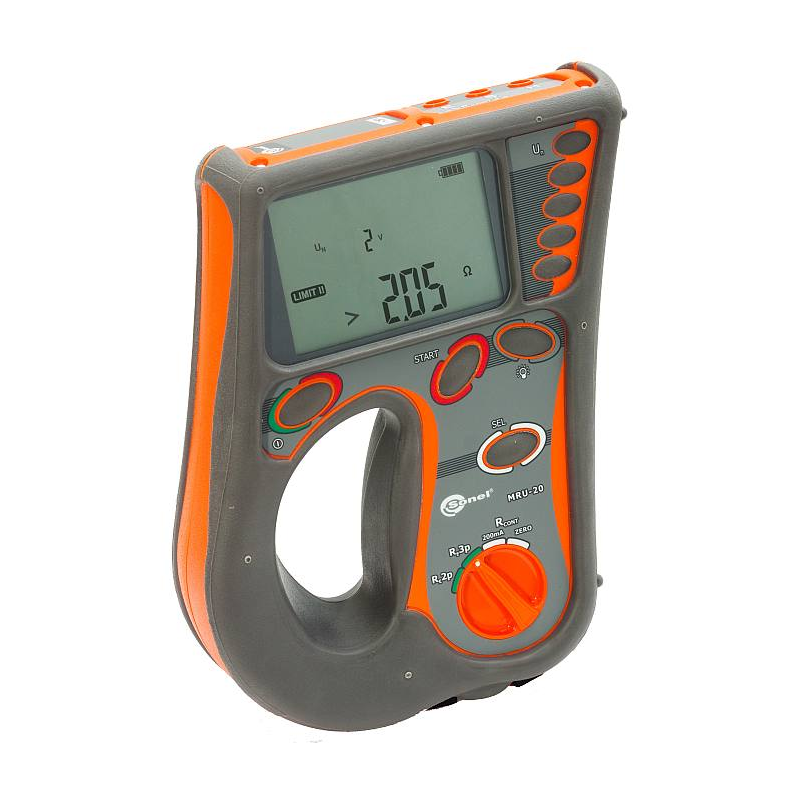

MRU-20 Измеритель параметров заземляющих устройств
Назначение измерителя параметров заземляющих устройств MRU-20
MRU-20 предназначен для измерения сопротивления заземляющих устройств классическим 3-х полюсным методом, а также измерения сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь).
Благодаря современной конструкции прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).
Особенности измерителя MRU-20
— измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
— измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
— высокая помехоустойчивость;
— сохранение результатов измерений в память;
— подключение измерителя к компьютеру (USB);
— совместимость с программой СОНЭЛ Протоколы;
— степень защиты корпуса — IP54.
Характеристики измерителя MRU-20
| Диапазон | Разрешение | Основная погрешность |
| Измерение сопротивления RE (2p, 3p) | ||
| 0,00…9,99 Ом | 0,01 Ом | ±(2% и.в. + 3 е.м.р.) |
| 10,0…99,9 | 0,1 | |
| 100…999 | 1 | |
| 1,00…1,99 Ом | 0,01 кОм | |
| Измерение сопротивления зондов RH, RS | ||
| 0,00…999 Ом | 1 Ом | ±(5% (RS + RE + RH) + 3 е.м.р.) |
| 1,00…9,99 кОм | 0,01 кОм | |
| 10,0…50,0 кОм | 0,1 кОм | |
| Измерение напряжения помех (шума) | ||
| 0…100 В | 1 В | ±(2% и. в. + 3 е. м. р.) |
| Измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p) | ||
| 0,00…9,99 Ом | 0,01 Ом | ± (2% и. в. + 3 е. м. р.) |
| 10,0…99,9 | 0,1 | |
| 100…199 | 1 Ом | |
| Дополнительные технические характеристики прибора MRU-20 | |
| Класс изоляции | двойная, согласно PN-EN 61010-1 i IEC 61557 |
| Категория безопасности | IV 300V согласно PN-EN 61010-1 |
| Степень защиты корпуса EN 60529 | IP54 |
| Максимальное напряжение шума при котором может проводится измерение RE | 24 В |
| Максимальное напряжение шума при котором может проводится измерение RCONT | 3 В |
| Измерение максимального напряжения шума | 100 В |
| Частота измерительного тока RE | 125 Гц |
| Измерительное напряжение RE | 25 В или 50 В |
| Измерительный ток RE | 20 mA |
| Максимальное сопротивление измерительных зондов | 50 кОм |
| Измерительный ток RCONT (при UBAT ≥ 9,0 В) | 200 mA |
| Максимальное напряжение RCONT | 13 В |
| Количество измерений RE | > 1000 (5 Ом, 2 изм./мин.) |
| Габаритные размеры | 260×190×60 мм |
| Масса измерителя с элементами питания | около 1,3 кг |
| Рабочая температура | -10..+55 °C |
| Температура хранения | -20…+70 °C |
| Время до самовыключения | 5 минут |
Таблица сравнения
| Измерение | MRU-20 | TE-30 | MRU-120 | MRU-200 |
| 2p/Rcont | +/+ | +/+ | +/+ | +/+ |
| 3p | + | + | + | + |
| 3p+клещи | — | +* | + | + |
| 4p | — | + | + | + |
| ρ | — | +* | + | + |
| Клещи+клещи | — | +* | +* | +* |
| 4p импульс | — | — | — | + |
| I утечки | — | — | — | + |
| Память/ПК | — | + | + USB |
+ USB |
2p/Rcont – двухполюсное измерение сопротивления/ проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь). Во втором случае производится предварительная компенсация измерительных проводников, что позволяет значительно увеличить точность измерения.
Клещи+клещи – метод двух клещей позволяет проводить измерения сопротивления ЗУ без использования вспомогательных зондов (токовый и потенциальный). Для проведения измерения необходимо двое клещей: передающие клещи N-1 и измерительные клещи C-3
4p импульс — импульсный метод предназначен для измерения динамического сопротивления молниезащит.
I утечки – измерение тока утечки. Для измерения необходимо использовать клещи C-3
* Требуется дополнительная комплектация
Комплектация измерителя MRU-20
— Зажим «Крокодил» изолированный черный K01 (1 шт.)
— Зонд измерительный для забивки в грунт 30 см (1 шт.)
— Зонд острый с разъёмом «банан» красный (1 шт.)
— Провод измерительный 1,2 м с разъемами «банан» красный (1 шт.)
— Провод измерительный 2,2 м с разъемами «банан» черный (1 шт.)
— Провод измерительный 15 м на катушке с разъёмами «банан» голубой (1 шт.)
— Провод измерительный 30 м на катушке с разъёмами «банан» красный (1 шт.)
— Ремни «Свободные руки» (1 шт.)
— Элемент питания алкалиновый 1,5V AA LR6 (1 шт.)
