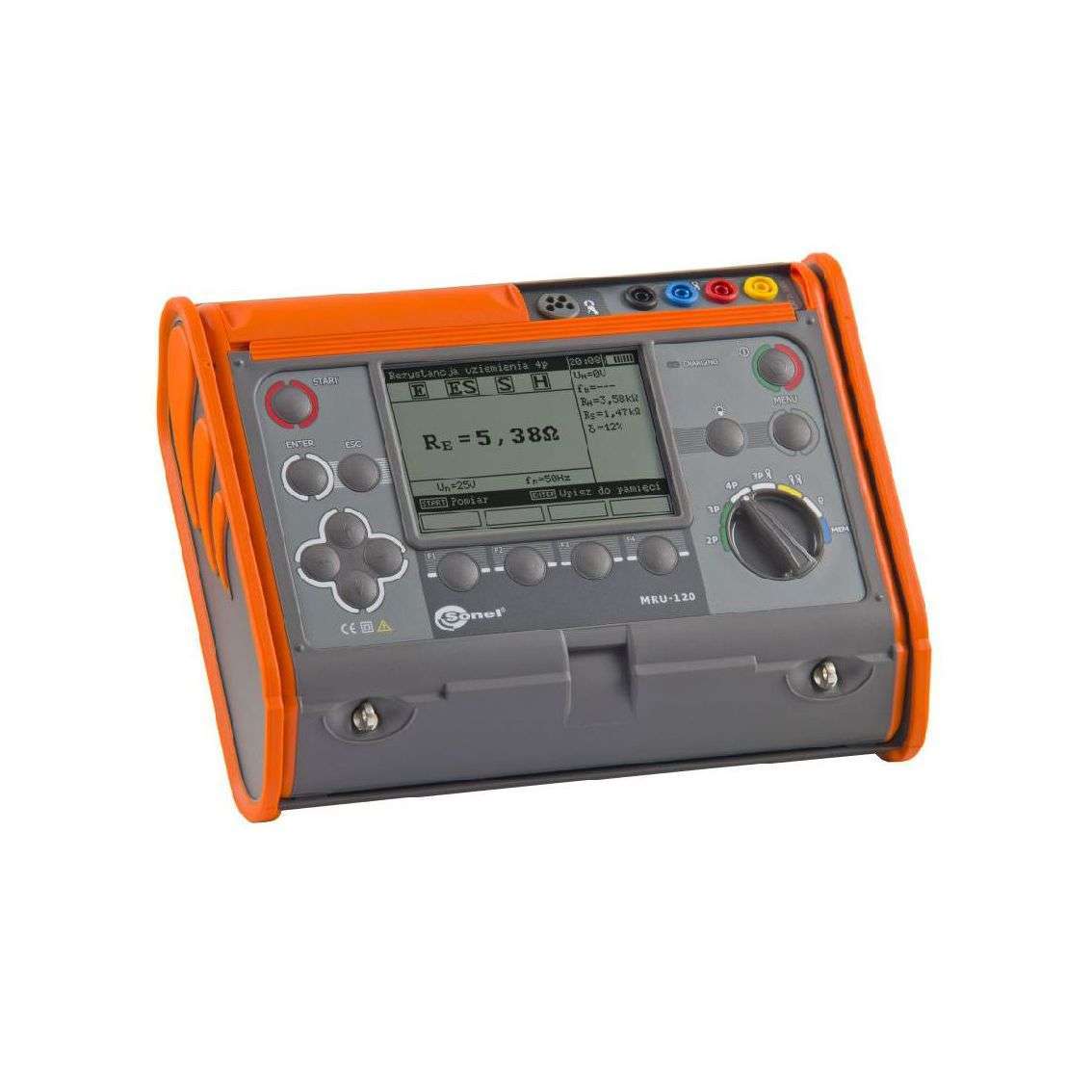

MRU-120 Измеритель параметров заземляющих устройств
Назначение и область применения измерителя MRU-120
MRU-120 — портативный измеритель параметров заземляющих устройств и молниезащит, являющийся представителем новой линейки приборов.
Прибор позволяет измерять параметры ЗУ как классическими методами (3-х или 4-х полюсная схема), так и бесконтактным (метод двух клещей), что особенно актуально в городских условиях, где отсутствует возможность для использования вспомогательных электродов.
Прибор характеризуется хорошими эргономичными показателями и широкими измерительными функциями (в том числе анализ условий, отрицательно влияющих на точность полученных результатов).
Особенности измерителя MRU-120
— измерение сопротивления проводников присоединения к земле и выравнивания потенциалов (металлосвязь) (2p);
— измерение сопротивления заземляющих устройств по трёхполюсной схеме (3p);
— измерение сопротивления заземляющих устройств по четырехполюсной схеме (4p);
— измерение сопротивления многократных заземляющих устройств без разрыва цепи заземлителей (с применением токоизмерительных клещей);
— измерение сопротивления заземляющих устройств методом двух клещей; измерение удельного сопротивления грунта методом Веннера с возможностью выбора расстояния между измерительными электродами;
— высокая помехоустойчивость;
— сохранение результатов измерений в память;
— подключение измерителя к компьютеру (USB);
— совместимость с программой СОНЭЛ Протоколы;
— степень защиты корпуса — IP54.
Характеристики измерителя MRU-120
| Технические характеристики измерителя MRU-120 | |
| Класс изоляции | двойная, согласно EN 61010-1 и IEC 61557 |
| Категория безопасности | IV 300 В согласно EN 61010-1 |
| Степень защиты корпуса PN-EN 60529 | IP54 |
| Максимальное напряжение шума (сумма переменного и постоянного тока), при котором ещё могут проводиться измерения | 24 В |
| Максимальное значение тока шума, при котором измерение может быть произведено (с использованием клещей) | 3A RMS |
| Частота измерительного тока | 125 Гц для сети 50 Гц, 150 Гц для сети 60 Гц |
| Измерительное напряжение и ток для 2p | U<24 В RMS, I≥200 мA для R≤60 Ом |
| Измерительное напряжение для 3p, 4p | 25 или 50 В |
| Измерительный ток 3p, 4p | >200 мA |
| Максимальное сопротивление измерительных зондов | 20 кОм |
| Индикация тока помех (клещи) | ≤0,5 мA |
| Питание измерителя | пакет аккумуляторов SONEL NiMH 4,8 В 4,2 Aч |
| Количество измерений сопротивления R 2p | >1100 (1 Ом, 2 измерения/мин.) |
| Количество измерений RE | >800 (RE=»10 Ом, RH=RS=100 Ом, 2 измерения/мин.) |
| Длительность измерения сопротивления для метода 2p | <6 секунд |
| Длительность измерения для остальных методов | <8 секунд |
| Габаритные размеры | 288 x 223 x 75 мм |
| Масса измерителя | приблизительно 2 кг |
| Рабочая температура | -10..+50 °C |
| Температура зарядки аккумуляторов | +10..+35 °C |
Таблица сравнения
| Измерение | MRU-20 | TE-30 | MRU-120 | MRU-200 |
| 2p/Rcont | +/+ | +/+ | +/+ | +/+ |
| 3p | + | + | + | + |
| 3p+клещи | — | +* | + | + |
| 4p | — | + | + | + |
| ρ | — | +* | + | + |
| Клещи+клещи | — | +* | +* | +* |
| 4p импульс | — | — | — | + |
| I утечки | — | — | — | + |
| Память/ПК | — | + | + USB |
+ USB |
2p/Rcont – двухполюсное измерение сопротивления/ проверка наличия цепи между заземлителями и заземленными элементами электрооборудования (металлосвязь). Во втором случае производится предварительная компенсация измерительных проводников, что позволяет значительно увеличить точность измерения.
Клещи+клещи – метод двух клещей позволяет проводить измерения сопротивления ЗУ без использования вспомогательных зондов (токовый и потенциальный). Для проведения измерения необходимо двое клещей: передающие клещи N-1 и измерительные клещи C-3
4p импульс — импульсный метод предназначен для измерения динамического сопротивления молниезащит.
I утечки – измерение тока утечки. Для измерения необходимо использовать клещи C-3
* Требуется дополнительная комплектация
Комплектация измерителя MRU-120
— Аккумуляторная батарея NiMH SONEL-07 4,8V (1 шт.)
— Адаптер автомобильный (12В) (1 шт.)
— Зажим «Крокодил» изолированный черный K01 (1 шт.)
— Зарядное устройство для аккумуляторов Z7 (1 шт.)
— Зонд измерительный для забивки в грунт 30 см (1 шт.)
— Зонд острый с разъёмом «банан» красный (1 шт.)
— Кабель последовательного интерфейса USB (1 шт.)
— Кабель сетевой WAPRZLAD230CZ (1 шт.)
— Клещи измерительные C-3 (1 шт.)
— Комплект ремней «свободные руки» (1 шт.)
— Провод измерительный 1,2 м с разъемами «банан» красный (1 шт.)
— Провод измерительный 2,2 м с разъемами «банан» черный (1 шт.)
— Провод измерительный 25 м на катушке с разъёмами «банан» голубой (1 шт.)
— Провод измерительный 25 м на катушке с разъемами «банан» красный (1 шт.)
— Провод измерительный 50 м на катушке с разъемами «банан» желтый (1 шт.)
— Футляр L2 (1 шт.)
