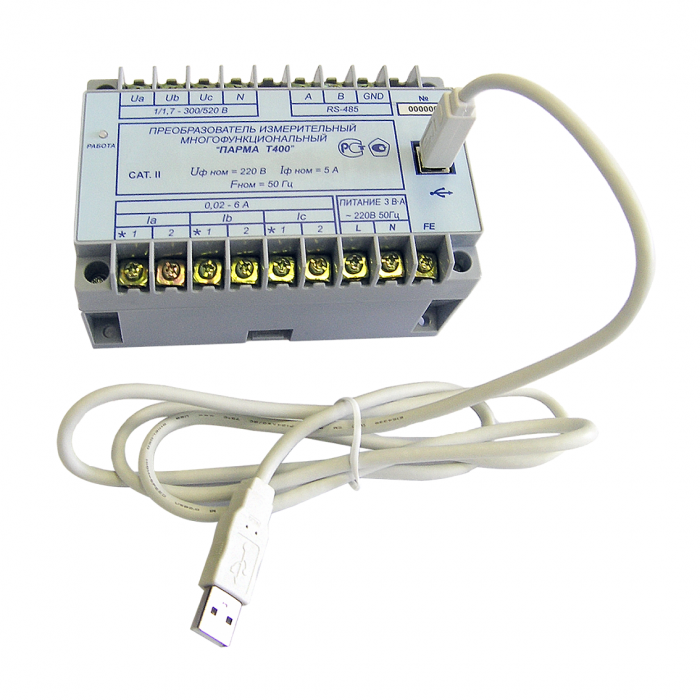

ПАРМА Т400 Многофункциональный измерительный преобразователь
ПАРМА Т400 - это измерительные преобразователи, предназначенные для одновременного измерения параметров электрической энергии, преобразования информации в цифровой код и передачи данных на микроконтроллер верхнего уровня АИИС через последовательный интерфейс RS-485. Они поддерживают протоколы MODBUSRTU, MODBUSASCII и МЭК 60870-5-101.
Преобразователи ПАРМА Т400 выпускаются в двух классах: класс А - один из самых точных среди представленных на рынке измерительных преобразователей по конкурентной цене, и класс S - экономичное исполнение прибора (оптимальное соотношение цены и точности).
Область применения:
* измерение параметров электрической энергии в сетях трехфазного или однофазного тока с последующей их передачей на верхний уровень АИИС;
* устройство нижнего уровня в АИИС на объектах генерации, преобразования, передачи и распределения электроэнергии.
Отличительные особенности:
* универсальность - возможность использования в цепях с действующим значением напряжения переменного тока 57,74 и 220 В;
* три измерительных канала по току и напряжению;
* передача информации на верхний уровень АИИС;
* служебный интерфейс USB для конфигурации и диагностики преобразователя с ПК;
* возможность монтажа как на DIN-рейку, так и на панель;
* малые габариты;
* потребляемая мощность - 2 Вт.
Измеряемые величины:
* фазное и междуфазное напряжение;
* фазный ток;
* напряжение и ток нулевой последовательности;
* частота переменного тока;
* коэффициент косвенного напряжения по каждой фазе;
* активная, реактивная и полная мощность по одной и по трем фазам.
Технические характеристики измерительного преобразователя ПАРМА Т400
| Характеристика выходного сигнала | Ед. изм. | Диапазон | Пределы допускаемой основной погрешности D — абсолютной, δ- относительной, | Дополнительные условия | |
| Действующее значение напряжения переменного тока (фазного), Uф | В | от 1 до 300 | от 1 до 100 | D=±(0,0005·Х+0,05); D=±0,1* | Uном=57,74 В |
| от 100 до 300 | δ=±0,1 %; γ=±0,15 %* | Uном=220 В | |||
| Действующее значение междуфазного напряжения, Uмф | В | от 1,7 до 520 | от 1,7 до 100 | D=±(0,001·Х+0,05); D=±0,15* | Uном=100 В |
| от 100 до 520 | δ=±0,1 %; γ=±0,15 %* | Uном=380 В | |||
| Действующее значение напряжения нулевой последовательности, U0 | В | от 1 до 300 | от 0 до 100 | D=±(0,0005·Х+0,05); D=±0,1* | Uном=57,74 В |
| от 100.01 до 300 | δ=±0,1 %; γ=±0,15 %* | Uном=220 В | |||
| Частота переменного тока, f | Гц | от 40 до 60 | ∆=±0,01 |
fном=50 Гц
U≥10 B |
|
| Действующее значение силы переменного тока (фазного), Iф | А | от 0,02 до 6 | от 0,02 до 3 | D=±(0,00125·Х+0,00075); D=±0,005* | Iном=5 A |
| от 3 до 6 | D=±(0,00125·Х+0,00075); γ=±0,15 %* | ||||
| Действующее значение тока нулевой последовательности, I0 | А | от 0,02 до 6 | от 0,02 до 3 | D=±(0,00125·Х+0,00125); D=±0,005* | |
| от 3 до 6 | D=±(0,00125·Х+0,00125); γ=±0,15 %* | ||||
| Активная мощность | |||||
| По одной фазе, Р | Вт | от 0 до 1800 | δ=±(0,25+0,0075·(Рк/Ри-1), %; D=±1,25* | çсosj ç ³0,2 | |
| По трем фазам, Р | от 0 до 5400 | ||||
| Реактивная мощность | |||||
| По одной фазе, Q | вар | от 0 до 1800 | δ=±(0,25+0,0075·Qк/Qи-1), %; D=±1,25* | çsinj ç ³0,2 | |
| По трем фазам, Q | от 0 до 5400 | ||||
| Полная мощность | |||||
| По одной фазе, S | В·А | от 0 до 1800 | δ=±(0,25+0,0075·(Sк/Sи-1), %; D=±1,25* | ||
| По трем фазам. S | от 0 до 5400 | ||||
Примечание: Х – измеренное значение фазного (междуфазного) напряжения и силы переменного тока;
1) – за нормирующее значение принимается номинальное значение фазного (междуфазного) напряжения переменного тока;
2) – за нормирующее значение принимается конечного значения диапазона измерений силы тока;
3) – за нормирующее значение принимается конечное значение диапазона измерения активно, реактивной и полной мощности;
Рк, Qк и Sк конечное значение диапазона измерения активной, реактивной и полной мощности;
Ри, Qи и Sи измеренное значение активной, реактивной и полной мощности.
Парма Т400 обеспечивает одновременное измерение параметров электрической энергии, преобразование измерительной информации в цифровой код с последующей передачей на микроконтроллер через последовательный интерфейс RS-485 по одному из протоколов MODBUS RTU, MODBUS ASCII или МЭК 60870-5-101.
Скорость обмена данными по интерфейсу RS-485 может быть от 9600 до 230400 бод. Время от приема запроса до начала выдачи данных не более 25 мс.
Коэффициенты искажения синусоидальности кривых входного напряжения и тока не более 30 %.
Для Т400 класса А, пределы допускаемой дополнительной погрешности преобразования при коэффициентах искажения синусоидальности кривых входного напряжения и тока от 20 до 30 % не более — 0,5 значения основной допускаемой погрешности.
Стабильность работы внутренних часов Т400 в нормальных условиях не более ±3 с/сутки.
Т400 выдерживает перегрузку в течение 1 минуты по напряжению с действующим значением 600 В.
Т400 выдерживает перегрузку в течение 1 минуты переменным током с действующим значением 10 А.
Входное сопротивление измерительных входов напряжения не менее 300 кОм.
Входное сопротивление измерительных входов силы тока не более 25 мОм.
Время установления рабочего режима – не более 20 с с момента включения и подачи измеряемых сигналов.
Время непрерывной работы преобразователя не ограничено.
Потребляемая мощность не более 2 В·А.
Среднее время восстановления работоспособного состояния – 2 ч.
Средняя наработка на отказ – не менее 100000 ч.
Средний срок службы – не менее 15 лет.
Масса: – не более 0,8 кг.
Габаритные размеры: не более (ШхВхГ) (140х90х65 ) мм
Номинальная температура окружающего воздуха плюс 20 °С. Допускаемое отклонение температуры окружающего воздуха ±5 °С.
В комплект поставки преобразователя ПАРМА Т400 входит:
— преобразователь измерительный многофункциональный «ПАРМА Т400» – 1 шт.;
— кабель USB В←USB А для подключения ПК *– 1 шт.;
— формуляр РА1.016.000 ФО – 1 экз.;
— компакт -диск с ПО и руководством по эксплуатации РА1.016.000РЭ – 1 шт.
— заглушка USB B – 5 шт.
— упаковочная коробка – 1 шт..
Примечание: * – кабель USB В←USB А для подключения ПК поставляется по требованию заказчика.
