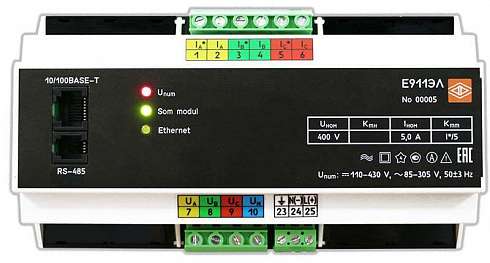

Е911ЭЛ Преобразователи измерительные с функциями контроля качества электроэнергии

Е911ЭЛ Преобразователи измерительные с функциями контроля качества электроэнергии

Е911ЭЛ предназначен для:– измерения и преобразования параметров напряжения и силы переменного тока;
– измерения, преобразования, контроля и регистрации основных параметров электрической энергии в однофазных двухпроводных и трехфазных трехпроводных и четырехпроводных электрических сетях и системах электроснабжения переменного тока с номинальной частотой 50 Гц и предоставления их в цифровой форме;
– измерения и регистрации активной и реактивной электрической энергии за установленные интервалы времени в трехфазных сетях переменного тока (технический учет);
– измерения, преобразования и контроля показателей качества электроэнергии и их статистической обработки и предоставления их в цифровой форме.

Области применения:
– мониторинг показателей качества электроэнергии в системах распределения электроэнергии;
– контроль показателей качества электроэнергии в системах АИИС КУЭ, на производстве и ЖКХ;
– измерение параметров сети и передача в системы телемеханики, АСУ ТП и СМиУКЭ;
– регистрация аварийных случаев;
– измерение потерь электроэнергии в линии электроснабжения.

Е911ЭЛ внесен в Госреестр СИ РФ № 88966-23, срок действия до 05 мая 2028 г.

Межповерочный интервал - 4 года

Технические характеристики прибора Е911ЭЛ

Тип прибора	Габаритные размеры, мм	Масса, кг, не более
Е911ЭЛ	162×91×62 мм (для преобразователя с интерфейсом Ethernet («copper», «витая пара»)); 162×91×74 мм (для преобразователя с интерфейсом Ethernet («оптика»))	0,6

Контроль качества электроэнергии

ГОСТ 30804.4.30-2013 (Класс А) – Методы измерений ПКЭ; ГОСТ 32144-2013 – Нормы КЭ в системах электроснабжения общего назначения; ГОСТ 30804.4.7-2013 (Класс I) – Измерения гармоник и интергармоник; ГОСТ Р 51317.4.15-2012 – Фликерметр; ГОСТ Р 8.655-2009 – Требования к средствам измерений ПКЭ; ГОСТ Р 8.689-2009 – Методы испытаний средств измерений ПКЭ С.к.з. напряжения (γ = ±0,1 %)* Положительное/отрицательное отклонение напряжения (Δ = ±0,1)* Частота; отклонение частоты (Δ = ±0,01)* Кратковременная/длительная доза фликера (δ = ±5 %)* Коэффициент n-ой** гармонической составляющей напряжения до 50 порядка (Δ = ±0,05)* Суммарный коэффициент гармонических составляющих напряжения (коэффициент искажения синусоидальности кривой напряжения) (Δ = ±0,05)* Коэффициент несимметрии напряжений по обратной/нулевой последовательности (Δ = ±0,15)* Длительность провала напряжения (Δ = ±0,02)* Глубина провала напряжения (Δ = ±0,2)* Длительность прерывания напряжения (Δ = ±0,02)* Длительность временного перенапряжения (Δ = ±0,02)* Коэффициент временного перенапряжения (δ = ±2 %)*

Измерение параметров однофазной/трехфазной сети до 50-й гармоники, измерение активной и реактивной энергии

ГОСТ 22261-94 – Средства измерений электрических и магнитных величин; ГОСТ Р 52931-2008 – Приборы контроля и регулирования технологических процессов; ГОСТ 12.2.091-2012 – Безопасность электрического оборудования для измерения, управления и лабораторного применения Ток (I) С.к.з. силы тока (γ = ±0,1 %)* С.к.з. силы тока: с учетом гармонических составляющих от 1 до 50 порядка; основной частоты (γ = ±0,1 %)* Коэффициент несимметрии тока по обратной и нулевой последовательности (Δ = ±0,15)* С.к.з. n-ой** гармонической подгруппы тока, m-ой*** интергармонической подгруппы тока (до 50 порядка) Угол фазового сдвига между 1-ой и n-ой** гармонической составляющей фазного тока (Δ = ±1-10)* Угол фазового сдвига между фазными токами основной частоты (Δ = ±0,5)* Суммарный коэффициент гармонических подгрупп тока Коэффициент искажения синусоидальности кривой тока Коэффициент n-ой** гармонической составляющей тока до 50 порядка С.к.з. силы тока прямой, обратной, нулевой последовательности (γ = ±0,15 %)* Угол фазового сдвига между n-ми** гармоническими составляющими напряжения и тока (до 50 порядка) (Δ = ±3-5)* Угол фазового сдвига между напряжением и током основной частоты (прямой/обратной/нулевой последовательности) (Δ = ±0,5-5)* Напряжение (U) Установившееся отклонение напряжения (Δ = ±0,1)* Напряжение, меньшее номинала/большее номинала (γ = ±0,1 %)* С.к.з. напряжения: основной частоты; с учетом гармонических составляющих от 1 до 50 порядка (γ = ±0,1 %)* Коэффициент искажения синусоидальности кривой напряжения с учетом влияния всех гармоник до 50 порядка (Δ = ±0,05)* С.к.з. n-ой** гармонической подгруппы напряжения, m-ой*** интергармонической центрированной подгруппы напряжения (до 50 порядка) (γ = ±0,05 %)* Суммарный коэффициент гармонических подгрупп напряжения (Δ = ±0,0005)* Фазовый угол между 1-ой (составляющей основной частоты) и n-ой** гармонической составляющей напряжения (до 50 порядка) (Δ = ±1-10) Угол фазового сдвига между напряжениями (фазными/линейными) основной частоты (Δ = ±0,1)* Значение напряжения прямой/обратной/нулевой последовательности (γ = ±0,15 %)* Мощность (P, Q, S) Активная мощность (δ = ±0,2-0,5 %)* Активная мощность: с учетом гармонических составляющих от 1 до 50 порядка, основной частоты (δ = ±0,2-0,5 %)* Активная мощность n-й** гармонической составляющей (до 50 порядка) (δ = ±10 %)* Активная мощность прямой/обратной/нулевой последовательности (δ = ±0,5 %)* Реактивная мощность (δ = ±1,0-1,5 %)* Реактивная мощность: с учетом гармонических составляющих от 1 до 50 порядка; основной частоты (δ = ±1,0-1,5 %)* Реактивная мощность n-ой** гармонической составляющей (δ = ±10 %)* Реактивная мощность прямой/обратной/нулевой последовательности (δ = ±5 %)* Полная мощность (δ = ±0,5 %)* Полная мощность: с учетом гармонических составляющих от 1 до 50 порядка; основной частоты (δ = ±0,5 %)* Полная мощность n-й гармонической составляющей (δ = ±10 %)* Полная мощность прямой/обратной/нулевой последовательности (δ = ±5 %)* Коэффициент мощности (Δ = ±0,01)* Электрическая энергия (WP, WQ) Активная энергия, кВт∙ч (δ = ±0,2-0,5 %)* Активная энергия первой гармоники, кВт∙ч (δ = ±0,2-0,5 %)* Активная энергия прямой последовательности, кВт∙ч (δ = 5 %)* Реактивная энергия, квар∙ч (δ = ±1,0-1,5 %)* Реактивная энергия первой гармоники, квар∙ч (δ = ±1,0-1,5 %)* Реактивная энергия прямой последовательности, квар∙ч (δ = ±5 %)* Полная энергия; полная энергия первой гармоники, кВ∙А∙ч (δ = ±0,5 %)* Полная энергия прямой последовательности, кВ∙А∙ч (δ = ±5 %)*

Отображение информации
Светодиодная индикация (единичные светодиодные индикаторы)	- наличие напряжения питания; - работа интерфейса Ethernet; - работа программного обеспечения (System)
Телеизмерение
Входной сигнал	Номинальное значение аналогового входного сигнала: А: 1, 5, I/1, I/5 (от 0 до 1,5∙Iном) В (фазное/линейное): 57,73/100; 230/400; U/100 (от 0 до 2,0∙Uф.ном) Частота входного сигнала, Гц: от 42,5 до 57,5 Примечание: Возможно подключение через трансформатор напряжения 100 В или трансформатор тока 1 А, 5 А (коэффициенты трансформации перепрограммируются через программу «Конфигуратор»)
	Цифровой входной сигнал МЭК 61850-9-2 (SV256)
Время измерения	0,2 сек. (ток и напряжение), 1 сек. (частота)
Гальваническая развязка по цепи питания (основного или резервного) и по входным цепям	Есть
Входное сопротивление по токовым цепям, не более: по цепям напряжения, не менее:	0,02 Ом (1 А, 5 А) 0,42 MOм (100 В), 1,66 MOм (400 В)
Интерфейсы связи
RS485	Количество: 0, 1; протоколы: Modbus RTU, МЭК 60870-5-101 с меткой времени; разъем RJ11; Примечание: в исполнении 1REC интерфейс RS485 присутствует по умолчанию, в исполнении 1REO интерфейс RS485 отсутствует; Скорость обмена по интерфейсу: 200, 300, 600, 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 бит/сек.
Ethernet	Количество: 1; Ethernet 10BASE-T/100BASE-TX (разъем RJ45) или Ethernet 100BASE-FX (разъем ST, длина волны 1300 нм); протоколы: МЭК 61850-8-1 (MMS), МЭК 61850-9-2 (SV) – опция, МЭК 60870-5-104, Modbus TCP
Удаленный человеко-машинный интерфейс	HTTP (встроенный web-интерфейс) с доступом по IP-адресу прибора
Интеграция в систему контроля показателей качества электроэнергии	HTTP (интеграция в программный пакет визуализации и контроля показателей качества электроэнергии, поставляемый в комплекте с устройством)
Интеграция во внешние системы: телеизмерений, телемеханики, АСУ ТП, СМиУКЭ, АСКУЭ	МЭК 61850-8-1 (MMS), МЭК 60870-5-104, МЭК 60870-5-101, Modbus TCP, Modbus RTU
Часы реального времени
Синхронизация времени	– NTP (RFC 5905)/PTP (IEEE `1588), погрешность хода часов не более ±1 сек. в сутки; при отсутствии внешнего питания обеспечивается возможность функционирования часов в течение не менее 15 суток; – МЭК 60870-5-104, МЭК 60870-5-101, погрешность хода часов не более ±20 мс. в сутки
Журнал событий / хранение результатов измерений
Журналы событий	– журнал системных событий – до 1000 событий с автоматической перезаписью более ранних событий при достижении максимума; – журнал событий качества электроэнергии – до 100 тыс. событий с автоматической перезаписью более ранних событий при достижении максимума
Хранение результатов измерений	Во внутренней энергонезависимой памяти измеренных значений ПКЭ; циклический буфер хранения профилей всех величин с глубиной хранения - не менее 90 суток (2160 часов) с автоматической перезаписью более ранних записей после исчерпания свободного места; интервалы времени: 10 с (частота и отклонение частоты), 2 часа (длительная доза фликера), 10 мин (напряжение, ток, мощность, активная/реактивная энергия и прочие показатели КЭ); запись в формате табличных файлов «.csv»
Протокол испытаний электрической энергии	В соответствии с ГОСТ 32144-2013 за любой временной интервал не менее 90 суток (формат pdf)
Питание
Напряжение питания	От 85 до 305 В переменного тока частотой (50 ± 3) Гц или от 110 до 430 В постоянного тока
Мощность потребления от цепи питания, не более	10 В∙А (полная мощность) при питании от источника однофазного переменного тока 50 Гц, 10 Вт при питании от источника постоянного тока
Перепрограммирование прибора (настройка)
Перепрограммирование	- через программу «Конфигуратор» (интерфейсы RS485, Ethernet), - через web-интерфейс Параметры перепрограммирования описаны в Руководстве по эксплуатации приборов.
Условия эксплуатации
Рабочий диапазон температур	От -40 до +70 °С (относительная влажность 98 % при +35 °С)
Степень защиты	IP30
Устойчивость к механическим воздействиям	Группа 4 по ГОСТ 22261-94
Уровень индустриальных помех	ГОСТ 30805.22-2013 для класса А
Монтаж	На Din-рейку 35 мм
Сечение проводов, подключаемых к клеммам, не более	До 2,5 мм²
Надежность и гарантия
Гарантийный срок эксплуатации	24 мес.
Средний срок службы, не менее	25 лет
Средняя наработка на отказ	250000 ч

Форма заказа

Ea – b – c – d – e – f – g  а – исполнение преобразователя: Е911ЭЛ – преобразователь измерительный с функциями контроля качества электроэнергии;  b – номинальное напряжение аналоговых измерительных входов напряжения: – линейное напряжение – 100 В, 400 В; – U/100 – коэффициент трансформации по напряжению (номинальное напряжение вторичной обмотки 100 В); – x – указывается при отсутствии у преобразователя аналоговых измерительных входов напряжения (без аналоговых измерительных входов); Примечание: коэффициенты трансформации возможно перепрограммировать через программу «Конфигуратор»;  с – номинальный ток аналоговых измерительных входов тока: – фазный ток – 1,0 А; 5,0 А; – I/1; I/5 – коэффициент трансформации по току (номинальный ток вторичной обмотки 1 А и 5 А); – x – указывается при отсутствии у преобразователя аналоговых измерительных входов тока (без аналоговых измерительных входов) (всегда указывать, если у преобразователя также отсутствуют аналоговые измерительные входы напряжения, т.е. при b = x); Примечание: коэффициенты трансформации возможно перепрограммировать через программу «Конфигуратор»;  d – наличие интерфейса Ethernet: 1REC – наличие одного интерфейса Ethernet («copper», «витая пара») 1REO – наличие одного интерфейса Ethernet («optics», «оптика»)  е – наличие интерфейса RS485: 1RS – наличие интерфейса RS485 (всегда указывать в исполнении 1REC); х – указывается при отсутствии (всегда указывать в исполнении 1REO);  f – наличие протокола МЭК 61850-9-2: МЭК 61850-9-2 – поддержка функций приема и выдачи данных измерений тока и напряжения по протоколу МЭК 61850-9-2 (данная опция должна быть обязательно указана для преобразователя без аналоговых измерительных входов тока и напряжения); х – указывается при отсутствии;  g – специальное исполнение: при отсутствии параметр не заполняется.

Исполнение преобразователя	Параметр кода полного условного обозначения
	Номинальное значение или коэффициент трансформации		Наличие интерфейса Ehternet	Наличие интерфейса RS485	Наличие протокола МЭК 61850-9-2	Специальное исполнение
	b	c	d	e	f	g
Е911ЭЛ	x	x	1REC	1RS	МЭК 61850-9-2	+
			1REO	х
	U; U/100	I; I/1; I/5	1REC	1RS	+
			1REO	х
Знак «+» означает наличие всех возможных вариантов параметра в формуле заказа. При отсутствии параметр g не заполняется.

Пример оформления заказа

Для преобразователя, имеющего следующие характеристики: отсутствие аналоговых измерительных входов, прием данных первичных измерений (сигналов) тока и напряжения только в цифровом виде через интерфейс Ethernet в формате входного цифрового потока МЭК 61850-9-2, наличие цифровых интерфейсов Ethernet («медь»), RS485 Е911ЭЛ – х – х – 1REC – 1RS – МЭК 61850-9-2  ТУ 26.51.43-250-05763903-2020 Для преобразователя, имеющего следующие характеристики: номинальное напряжение аналоговых измерительных входов напряжения – 400 В; номинальный ток аналоговых измерительных входов тока – 5 А; наличие интерфейса Ethernet («оптика») Е911ЭЛ – 400 В – 5 А – 1RЕО – х – х  ТУ 26.51.43-250-05763903-2020
