ЗПП Заземления переносные подстанционные
ЗПП Заземления переносные подстанционные

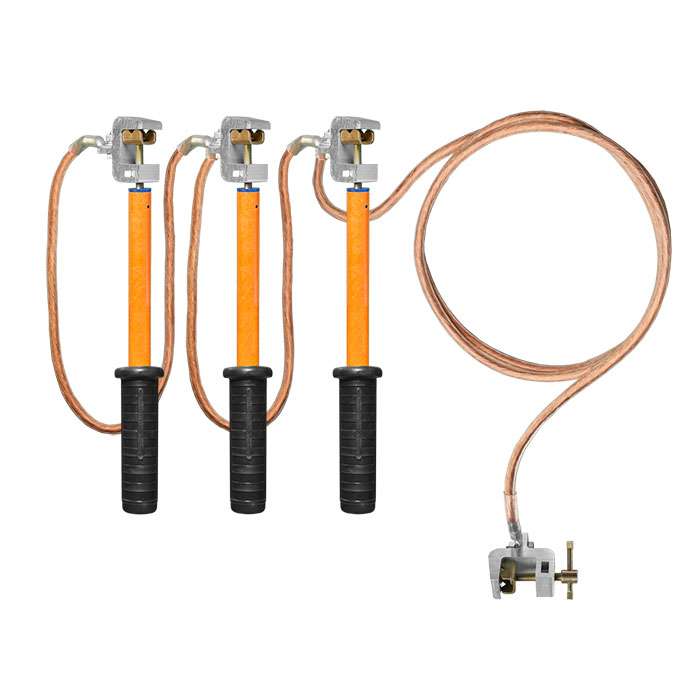

ЗПП-1, ЗПП-15, ЗПП-35, ЗПП-110, ЗПП-220 — Заземления переносные для распределительных устройств.
Заземления переносные ЗПП предназначены для защиты работающих на отключенных токоведущих частях электроустановок напряжением от 0,4 кВ до 220 кВ в случае ошибочной подачи напряжения на этот участок или появления на нем наведенного напряжения. Они поставляются с проводом сечением 16, 25, 35, 50, 70, 95 мм2 в прозрачной пластиковой оболочке с заземляющим спуском, со съемными и несъемными штангами (только ЗПП-1).
Крепление провода к зажимам осуществляется посредством луженых медных наконечников или гильз. Для исключения излома провода он дополнительно укреплен защитной полиэтиленовой трубкой.
Технические характеристики заземлений переносных подстанционные ЗПП-1, ЗПП-15, ЗПП-35, ЗПП-110, ЗПП-220
| Тип заземления: | ЗПП-1 | ЗПП-15 | ЗПП-35 | ЗПП-110 | ЗПП-220 |
| Номинальное рабочее напряжение, кВ | до 1,0 | до 15 | до 35 | до 110 | до 220 |
| Количество фаз | 3 | 3 | 3 | 3 | 3 |
| Количество зажимов, шт | 3 | 3 | 3 | 3 | 3 |
| Количество штанг, шт | 3 | 1 | 1 | 1 | 1 |
| Длина межфазных проводов, м | 0,4 | 1,25 | 2,5 | 3,5 | 7,0 |
| Длина заземляющего спуска, м | 2,0 | 2,5 | 7 | 10 | 10 |
| Ток термической стойкости, кА/3 с: | |||||
| с проводом 16 мм2 | 2,5 | — | — | — | — |
| с проводом 25 мм2 | 4,0 | 4,0 | 4,0 | 4,0 | 4,0 |
| с проводом 35 мм2 | 5,6 | 5,6 | 5,6 | 5,6 | 5,6 |
| с проводом 50 мм2 | 8,0 | 8,0 | 8,0 | 8,0 | 8,0 |
| с проводом 70 мм2 | 10,2 | 10,2 | 10,2 | 10,2 | 10,2 |
| с проводом 95 мм2 | 13,8 | 13,8 | 13,8 | 13,8 | 13,8 |
| Длина изолирующей части, мм, не менее | 130 | 700 | 1100 | 1400 | 2500 |
| Длина рукоятки, мм, не менее | 120 | 300 | 400 | 600 | 800 |
|
Условия эксплуатации: температура, оС влажность при температуре 25 оС, % |
от -45 до +45 до 80 |
||||
| Масса, кг, не более: | |||||
| с проводом 16 мм2 | 1,7 | — | — | — | — |
| с проводом 25 мм2 | 2,0 | 5,7 | 9,3 | 10,8 | 15,6 |
| с проводом 35 мм2 | 3,5 | 8,4 | 11,8 | 13,5 | 19,3 |
| с проводом 50 мм2 | 3,8 | 9,9 | 14,1 | 16,1 | 23,0 |
| с проводом 70 мм2 | 4,3 | 12,2 | 17,8 | 20,3 | 28,7 |
| с проводом 95 мм2 | 4,8 | 14,6 | 21,5 | 24,6 | 34,6 |
| Срок службы, лет, не менее | 2 | ||||
