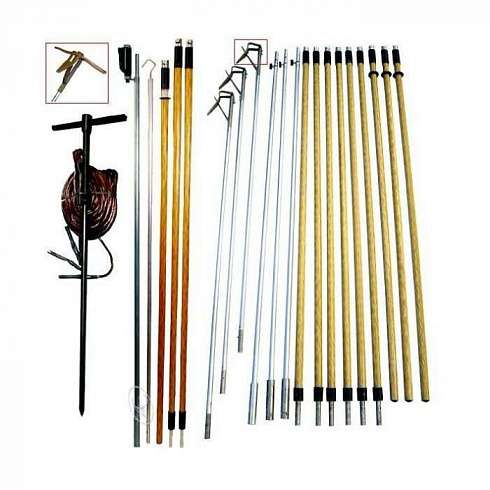

КШЗ-10 Комплект штанг для заземления воздушных линий
КШЗ-10 Комплект штанг для заземления воздушных линий
Комплект штанг КШЗ-10 - это специальное оборудование, которое предназначено для заземления проводов отключенных ВЛ напряжением 6-10 кВ непосредственно с поверхности земли. Он также может использоваться для проверки наличия или отсутствия напряжения воздушных линий в условиях температуры от -45°С до +45°С и относительной влажности воздуха не выше 80% при 20°С.

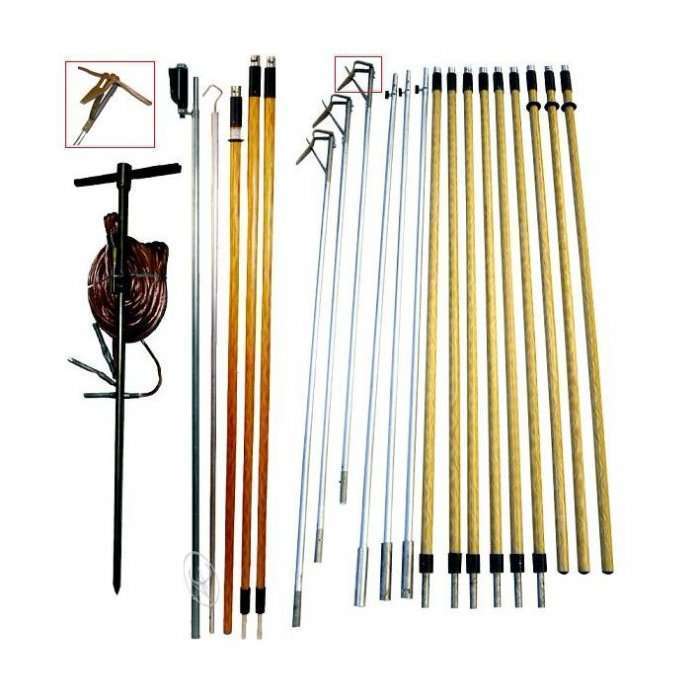

В комплекте предусмотрены три 5-и звенные заземляющие штанги с захватами, которые позволяют эффективно заземлять проводы. Каждая заземляющая штанга состоит из металлического звена с захватом, металлического звена, 2-х изолирующих звеньев и одного изолирующего звена с рукояткой.
Этот комплект является важным инструментом для обеспечения безопасности и надежности работы электропередачи, а также предотвращения возможных аварий и пожаров.
Технические характеристики комплекта штанг для заземления КШЗ-10
| Параметр | Значение |
| Номинальное напряжение заземляемых ВЛ, кВ | 6 – 10 |
| Общая длина 5-и секционной заземляющей штанги, мм | 8000 |
| Общая длина изолирующей секций штанги, мм | 5000 |
| Количество заземляющих штанг, шт | 3 |
| Сечение заземляющего провода, мм² | 25 |
| Длина трехлучевого заземляющего спуска, м | 8,0х3 |
| Количество металлических звеньев штанг заземлений, шт | 2 |
| Длина рукоятки штанг заземлений, мм | 1500 |
| Длина изолирующей части штанги указателя напряжения, мм | 5000 |
| Ток термической стойкости в течение 3 сек, кА | 3,6 |
| Ток электродинамической стойкости, кА | 22 |
| Размеры заземлителя, мм | Ø 18 x 200 x 1100 |
| Масса заземляющего электрода с кабелем, кг, не более | 8 |
| Масса комплекта штанг , кг, не более | 18 |
| Условия эксплуатации | |
| Температура | от -45°С до +45°С |
| Относительная влажность воздуха, не более | 80% при 20°C |
