Интеллектуальный многодиапазонный преобразователь (датчик) давления AMZ-5050 имеет фланцевое исполнение (в отличие от штуцерного AMZ-5450) и предназначен для преобразования дифференциального (ДД), избыточного (ДИ) или абсолютного (ДА) давления газов, пара и жидкостей, в т.ч. нефтепродуктов, в выходной аналоговый токовый сигнал 4…20 мA и цифровой выходной сигнал (НАRТ), а также индикации текущего значения измеряемого параметра на цифровом дисплее.
Взрывозащита: 0ExiaIICT4Ga (искробезопасная электрическая цепь) / 1ExdIICT6 (взрывонепроницаемая оболочка).

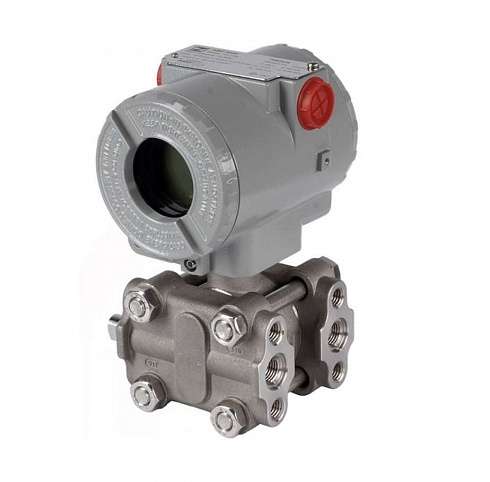

Интеллектуальный датчик давления AMZ-5050-HART с HART-интерфейсом — высокоточное устройство, разработанное для различных отраслей промышленности с погрешностью до ≤0,075% от диапазона измерений на основе емкостного сенсора с разделительной мембраной из нержавеющей стали обеспечивают высокую точность за счет активной компенсации дополнительной температурной погрешности. На выход датчика давления передается аналоговый сигнал тока 4…20 мА и цифровые значения (по протоколу HART). Текущие значения давления могут отображаться на встроенном цифровом дисплее.
Применение емкостного чувствительного элемента в AMZ-5050-HART обеспечивает устойчивость к перегрузкам и стабильность измерений.
Краткие технические характеристики:
Диапазоны давления:
дифференциальное от 0…1,5 кПа до 0…7 МПа,
избыточное от 0…1,5 кПа до 0…40 МПа,
абсолютное от 0…37 кПа до 0…7 МПа,
Статическое давление / перегрузка: до 13,8 МПа / 60 MПа.
Основная погрешность: 0,075% (для датчиков с ВПИ от 37 до 7000 кПа) / 0,1 / 0,15% ДИ.
Выходной сигнал: 4…20 мА / HART Взрывозащита: 0ExiaIICT4Ga / 1ExdIICT6.
Сенсор: емкостной со стальной мембраной.
Механическое присоединение: 1/2” – 14 NPT; 1/4” – 18 NPT.
Температура измеряемой среды: -40…+105 °C.
Области применения AMZ-5050-HART — современные системы автоматического контроля и управления технологическими процессами (АСУ ТП) в различных отраслях промышленности, на установках и объектах теплоэнергетического комплекса, в системах кондиционирования воздуха и в научных экспериментах:
— нефтегазовая промышленность,
— пищевая промышленность,
— фармацевтическая промышленность,
— химическая промышленность,
— осмотические установки,
— измерительное оборудование,
— испытательные стенды.
Стоимость датчика давления AMZ-5050 зависит от исполнения, диапазона измерения, дополнительных опций и других ценообразующих факторов (см. опросный лист для датчиков избыточного и абсолютного давления oprosnyj-list-apz-amz, см. опросный лист для датчиков дифференциального давления ДД oprosnyj-list-apz-amz-dd)
Цена датчика давления AMZ-5050 высылается по запросу.
Конкретные условия и цены, как заказать (купить), а также наличие на складе (или срок изготовления/производства) преобразователей AMZ-5050 (датчиков давления) уточняйте у менеджеров.
См. также Преобразователь давления интеллектуальный многопредельный AMZ-5450-HART, штуцерного исполнения, предназначенный для преобразования избыточного или абсолютного давления газов и жидкостей в выходной аналоговый (ток 4…20 мA) и цифровой (НАRТ) сигналы, а также цифровой индикации текущего значения измеряемого параметра.
Также можно заказать дополнительное оборудование для датчиков давления — HART-коммуникатор (модем), монтажно-запорную арматуру, краны манометровые, клапанные блоки, редукторы и т.д. и т.п. (см. ниже по тексту подробную инфомацию о вспомогательном и связанном оборудовании для преобразователей давления).
Технические характеристики интеллектуального датчика давления AMZ-5050 с HART-интерфейсом
Условия эксплуатации датчика давления AMZ-5050
Датчик давления AMZ-5050 предназначен для эксплуатации в условиях: закрытые взрывобезопасные или взрывоопасные (согласно маркировки взрывозащиты) помещения без агрессивных паров и газов.
Среда измерений для прибора не должна содержать кристаллизующихся примесей, загрязнений и пыли. Прибор следует размещать в местах, где скорость движения измеряемой среды минимальна (без завихрений). При установке прибора необходимо исключить попадания загрязнений на измерительную мембрану.
По уровню излучения радиопомех (помехоэмиссии) изделие соответствует нормам, установленным для оборудования класса А по ГОСТ Р 51318.22 (СИСПР 22:2006).
По устойчивости к радиочастотным электромагнитным полям изделие соответствует степени жесткости класса 3 по ГОСТ Р 51317.4.3 (МЭК 61000-4-3).
| Измеряемая среда, ИС | газ, пар и жидкости (в том числе нефтепродукты), неагрессивные к конструкционным материалам изделия |
| Температура измеряемой среды, Тис | -40…+105°C |
| Взрывозащита | 0ExiaIICT4Ga / 1ExdIICT6 |
| Температура окружающей среды, Тос | -50…+85°C |
| Режим работы прибора | непрерывный |
Параметры взрывозащищенности
Датчики давления AMZ5450 и AMZ5050 могут использоваться для измерения давления взрывоопасных сред.
Они обеспечивают следующие виды взрывозащиты:
– вид «взрывонепроницаемая оболочка» (Ex d) обеспечивается помещением электрических частей во взрывонепроницаемую оболочку (по ГОСТ Р 51330.10), имеющую высокую степень механической прочности, а также помещением электрических частей (чувствительного сенсора с выводными проводами) в оболочку с видом защиты «специальной» (по ГОСТ 22782.3). Это исключает передачу взрыва внутри корпуса в окружающую взрывоопасную среду.
– вид «искробезопасная электрическая цепь» (Ex i) для взрывоопасных смесей подгруппы IIC по ГОСТ Р 51330.11 обеспечивается за счет выполнения конструкции в соответствии с требованиями ГОСТ 22782.5, а также ограничения тока и напряжения в электрических цепях до искробезопасных значений.
Электропитание приборов выполняется от искробезопасных цепей барьеров (блоков питания), размещенных вне взрывоопасных зон. Эти устройства должны иметь сертификат с видом взрывозащиты «искробезопасная электрическая цепь» «ia» с уровнем взрывозащиты для соответствующих взрывоопасных смесей.
Подключение
Электрическое питание изделий взрывозащищенного исполнения осуществляется от искробезопасных цепей барьеров (блоков), имеющих вид взрывозащиты «искробезопасная электрическая цепь» с уровнем взрывозащиты искробезопасной электрической цепи «ia» для взрывобезопасных смесей подгруппы IIC по ГОСТ Р 51330.11 и пропускающих HART-сигнал, при этом максимальное выходное напряжение барьеров U0 ≤28 B, а максимальный выходной ток I0 ≤93 мА.
Транспортирование и хранение
Прибор может перевозиться в закрытом транспорте любого типа и на любое расстояние, при этом индивидуальная потребительская тара может дополнительно помещаться в транспортную тару. Перевозка прибора может осуществляться в транспортной таре при температуре окружающего воздуха от -40 до +85°С, с соблюдением мер защиты от ударов и вибраций.
Приборы в транспортной таре должны храниться в отапливаемых и вентилируемых помещениях при температуре от +5 до +40°С. Воздух помещения не должен содержать пыли, паров кислот и щелочей, а также газов, вызывающих коррозию (группа 1 по ГОСТ 15150).
Устройство и принцип работы датчика AM-5050
Сигнал от сенсора поступает на аналого-цифровой преобразователь (АЦП) и далее, на микропроцессор, где осуществляется его цифровая фильтрация, коррекция, масштабирование, а также передача числового значения на дисплей и цифроаналоговый преобразователь (ЦАП), на выходе которого формируется унифицированный сигнал тока 4…20 мА с наложенным на него цифровым сигналом в стандарте HART. Цифровые и аналоговые сигналы передаются во внешние устройства одновременно по одной паре проводов.
Используемый HART-протокол позволяет выполнять конфигурирование, настройку, калибровку, тестирование и считывание информации о переменных процесса в текущих единицах измерения.
Сигнальный кабель заводится в корпус через кабельный ввод с внутренней резьбой ½” NPT. Для удобства монтажа, кабельный ввод может устанавливаться как с левой, так и с правой стороны корпуса. С противоположной стороны вкручивается металлическая заглушка.
В качестве чувствительного к давлению элемента применяется емкостной сенсор. Он состоит из центральной мембраны, находящейся в профилированной полости, заполненной разделительной жидкостью (силиконовое масло). Данная мембрана в совокупности с металлизированными поверхностями профилированной полости образует два конденсатора, имеющих одну общую подвижную центральную обкладку. Давление контролируемой среды через разделительные стальные мембраны и заполняющую жидкость, передается на центральную мембрану, что, в свою очередь, приводит к разнонаправленному изменению электрической емкости конденсаторов, пропорционально измеряемому давлению. Изменение емкости преобразуется в нормированный электрический сигнал.
Дисплей позволяет отображать одну или две величины (например, измеряемое давление и выходной ток, с указанием единиц измерения). Каждая из величин показывается с интервалом в 3 секунды. Дисплей также выводит кодовую информацию.
Основные параметры датчика давления AMZ-5050
| Параметр (характеристика) интеллектуального датчика давления AMZ-5050 | Значение параметра (характеристики) |
| Диапазоны давления | |
| дифференциальное (ДД) | от 0…1,5 кПа до 0…7 МПа |
| избыточное (ДИ) | от 0…1,5 кПа до 0…40 МПа |
| абсолютное (ДА) | от 0…37 кПа до 0…7 МПа |
| Статическое давление / перегрузка | до 13,8 МПа / 60 MПа |
| Основная погрешность (класс точности) | 0,075% (для датчиков с ВПИ от 37 до 7000 кПа) / 0,1 / 0,15% ДИ |
| Выходной сигнал | 4…20 мА / HART |
| Взрывозащита | 0ExiaIICT4Ga / 1ExdIICT6 |
| Тип сенсора | емкостной со стальной мембраной |
| Измеряемая среда, ИС | газ, пар и жидкости (в том числе нефтепродукты), неагрессивные к конструкционным материалам изделия |
| Механическое присоединение | 1/2” — 14 NPT; 1/4” — 18 NPT |
| Температура измеряемой среды, Тис | -40…+105°C |
| Температура окружающей среды, Тос | -50…+85°C |
| Режим работы прибора | непрерывный |
| Гарантийные обязательства изготовителя | 24 месяца со дня продажи |
| Средняя наработка на отказ | 120 000 часов |
| Срок службы | 12 лет* |
*Данный показатель надежности установлен для нормальных условий работы: неагрессивная среда, температура +23±3°С, вибрация и тряска отсутствуют).
Диапазоны (верхние пределы) измерения давления датчика AMZ-5050-HART
Верхний предел измерений (ВПИ) и нижний предел измерений (НПИ) многопредельных датчиков давления AMZ-5050-HART могут перенастраиваться в широких пределах при помощи HART-модема (или HART-коммуникатора), либо локально, при помощи магнитного карандаша.
Верхний предел измерений датчиков дифференциального и избыточного давления AMZ-5050-ДД,-ДИ
| Единицы измерений | кПа | МПа | |||||
| ВПИ (Pвпи) | 1,5 | 7,5 | 37 | 187 | 690 | 2 | 7 |
| Масштаб перенастройки диапазона (Pуд /Pвпи)* | 1:20 | 1:40 | 1:100 | ||||
| Допустимое статическое давление | 1 МПа | 4 МПа | 13,8 МПа | ||||
| Допустимое давление перегрузки | 1 МПа | 4 МПа | 13,8 МПа | ||||
*По умолчанию нижний предел измерений (НПИ) равен 0. Для датчиков дифференциального давления НПИ может быть установлен равным ВПИ по модулю, но со знаком минус. Для датчиков избыточного давления НПИ может быть установлен равным ВПИ по модулю, но со знаком минус, либо равным -100 кПа, если ВПИ датчика ≥187 кПа.
Верхний предел измерений датчиков абсолютного давления AMZ-5050-ДА
| Единицы измерений | кПа | МПа | |||
| ВПИ (Pвпи) | 37 | 187 | 690 | 2 | 7 |
| Масштаб перенастройки диапазона (Pуд /Pвпи)* | 1:100 | ||||
| Допустимая перегрузка | 13,8 МПа | ||||
Основная погрешность (класс точности) преобразователя давления AMZ-5050
| Для датчиков дифференциального и избыточного давления | ||
| Pвпи | Установленный диапазон | Основная погрешность*, ДИ |
| 1,5 кПа | Pвпи/5 ≤ Pуд ±0,1 | ±0,1% |
| Pвпи/20 ≤ Pуд < Pвпи/5 | ±[0,015∙(Pвпи/Pуд)+0,025]% | |
| от 7,5 кПа до 7 000 кПа | Pвпи/10 ≤ Pуд | ±0,075% |
| Pвпи/40 ≤ Pуд < Pвпи/10 | ±[0,00375∙(Pвпи/Pуд) + 0,0375]% | |
| Pвпи/100 ≤ Pуд < Pвпи/40 | ±[0,00465∙(Pвпи/Pуд) + 0,0015]% | |
| Для датчиков абсолютного давления | ||
| От 37 кПа до 7000 кПа | Pн/10 ≤ Pуд | ±0,1% |
| Pвпи/40 ≤ Pуд < Pвпи/10 | ±[0,005∙(Pвпи/Pуд) + 0,05]% | |
| Pвпи/100 ≤ Pуд < Pвпи/40 | ±[0,06∙(Pвпи/Pуд) + 0,01]% | |
* С учетом нелинейности, гистерезиса и воспроизводимости
Параметры выходного сигнала датчика давления AMZ-5050 (преобразователя)
| Наименование параметра выходного сигнала | Значение (свойства) |
| Количество аналоговых измерительных каналов | один |
| Выходной сигнал | 4…20 мА (2-пров.)/ HART |
| Аварийный режим выходного сигнала, ток | 3,6 мА или 21 мА |
| Напряжение питания (Uпит) | от 9 до 44 В (DC)* |
| Сопротивление нагрузки | не более 1500 Ом** |
| Электрическая прочность изоляции | 500 В |
| Сопротивление гальванической изоляции | ≥100 МОм |
| Характеристика изменения выходного сигнала | линейная |
*Для работы датчика по HART протоколу напряжение питания должно быть не менее 14 В. При включенной подсветке, минимальное напряжение питания датчика должно быть 12 В/17 В (без HART/с HART).
** для работы датчика по HART протоколу сопротивление нагрузки должно быть не менее 250 Ом.
Функциональные возможности HART-коммуникатора для AMZ5050
После подключения к контролируемому прибору и включения HART-коммуникатора, на его дисплее появится основное меню с приложением HART, используемым по умолчанию.
HART-коммуникатор позволяет настраивать следующие параметры:
– НПИ;
– ВПИ;
– время демпфирования;
– единицы измерений.
Параметры дисплея датчика AMZ-5050 (АМЗ-5050)
Интеллектуальные цифровые датчики давления AMZ-5050 (АМЗ-5050) могут быть оснащены дисплеем, основные параметры которого перечислены в следующей таблице.
| Параметр дисплея (индикатора) | Значение параметра |
| Диапазон отображаемых цифровых значений | -1999…+9999 |
| Высота основной/вспомогательной строки | 7/5 мм |
| Дополнительная погрешность отображаемой величины | 0,1% ДИ ± единица младшего разряда, выраженная в % от ДИ |
| Время установления показаний (при отключенном демпфировании) | не более 0,2 с |
| Температурный диапазон работы дисплея | -30* до +85°С |
* при снижении температуры ниже -30°С дисплей не отображает значения давления и из строя не выходит.
Комплектность поставки интеллектуального датчика AMZ 5050
В комплект поставки интеллектуального датчика давления AMZ-5050 входят:
| Наименование | Количество |
| Датчик давления емкостной AMZ-5050 | 1 шт. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации (краткое) | 1 экз.* |
| Инструмент локальной настройки (магнитный карандаш) | 1 шт.** |
| Монтажный кронштейн (в коде заказа: 1 – прямой, 2 – угловой) | 1 шт.** |
| Элементы крепежа | 1 компл.** |
| Для взрывозащищенных датчиков | |
| Стандарт — Кабельный ввод KHB1NHK/FEC1NB взрывозащищенный под небронированный кабель (диаметр кабеля 6-12 мм, 1/2 NPT) По запросу – Кабельный ввод KOB1NHK/FECA1NB взрывозащищенный под бронированный кабель (диаметр кабеля 6-12 мм, диаметр брони 9-17 мм, 1/2 NPT) |
1 компл. |
| Для не взрывозащищенных датчиков | |
| Пластиковый кабельный ввод NPA21-10G (диаметр кабеля 6-11 мм, 1/2 NPT) | 1 компл. |
| Методика поверки МП 62291-15 | 1 экз.** |
* Допускается комплектовать одним экземпляром каждые десять приборов, поставляемых в один адрес.
** Поставляется по отдельному заказу.
Возможные ошибки при оформлении заказа на цифровые многопредельные преобразователи давления AMZ5050 (АМЗ-5050)
Ввиду относительного многообразия моделей и модификаций, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа на цифровые многопредельные преобразователи давления AMZ-5050 (АМЗ-5050), в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: измерительный преобразователь напора, разрежения (тяги), сенсор, реле, электрический манометр вакуумметр мановакуумметр напоромер (тягомер), расходомер, уровнемер, регистратор, регулятор, пневмодатчик, пневмометр, пневмопреобразователь, пневмосигнализатор, дифманометр, перепадомер и т.п.
— орфографические ошибки и неправильные обозначения модели: AMZ5050, АМЗ5050, AZM-, AM-Z-, ANZ- и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: pressure gauge AMZ-5050, pressure transducer AMZ-5050, pressure sensor AMZ5050, amz-5050 datchik davleniya s hart interfejsom, ФЬЯ-5050 (в Ru-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на манометр АМЗ-5050 , не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон измерения, класс точности, вид соединителя, исполнения: климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).
Техническая документация на датчик давления AMZ-5050 (преобразователь):
см. Карта заказа AMZ-5050 датчик давления (скачать опросный лист oprosnyj-list-apz-amz).
см. Технические характеристики AMZ-5050 датчик давления (Тех.описание).
см. Руководство по эксплуатации AMZ-5050 датчик давления.
см. Методика поверки AMZ-5050 датчик давления.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) ПД, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт ДД, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Убедительная просьба, будьте внимательны при оформлении заказа на любую из модификаций AMZ (АМЗ), не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (вид давления, диапазон измерения, класс точности, вид выходного сигнала, параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
Дополнительное оборудование для преобразователей давления (ПД)
I. Присоединение к процессу (подвод давления на вход ПД):
1. Монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые и др.
4. Переходники (резьбы-М/G/K нар/вну), муфты, бочонки (материал сталь, латунь, нержавейка).
5. Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии — КЛ и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (скоба, кронштейн, крепеж для монтажа на трубе, плите и пр.).
7. КПЧ – комплект присоединительных частей (присоединители: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Для дифманометров-расходомеров: диафрагмы ДБС, ДКС, ДФК; сосуды СК, СУ, СР.
II. На выходе из прибора (по сигнальной линии):
1. Вторичные приборы: измерители(индикаторы), регуляторы с выходом, контроллеры, коммуникаторы, регистраторы/самописцы и пр.
2. Блоки питания БП-36/24В, преобразования, корнеизвлечения и барьеры искрозащиты (взрывозащиты-Exi).
3. Кабель и провода монтажные.
4. HART-коммуникатор (для настройки параметров, калибровки, выбора режимов работы), HART-модем, конфигурационное программное обеспечение ПО.
III. Вокруг прибора:
Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные пылевлагозащитные шкафы и чехлы, применение специальных обогревателей для КИПиА.
см. подробнее про дополнительное/вспомогательное оборудование ПД
