Малогабаритный однопредельный преобразователь (датчик) давления ПД100И-ДИ/ДИВ/ДВ-121-Exi предназначен для непрерывного преобразования избыточного (ДИ), вакуумметрического (ДВ), избыточно-вакуумметрического (ДИВ) давления вязких, загрязненных, коксующихся сред и уровня измеряемой среды в унифицированный сигнал «токовая петля» 4…20 мА.

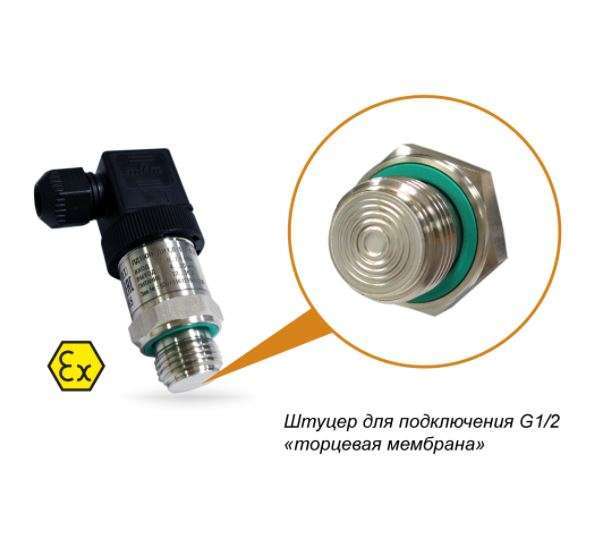

Датчики давления ПД100И-ДИ/ДИВ/ДВ-121-Exi представляют собой преобразователи с торцевой мембраной из нержавеющей стали AISI 316L в штуцере с резьбой G1/2. В датчиках устанавливается высокочувствительный сенсор. Присоединение «торцевая мембрана» позволяет производить измерение сильнозагрязнённых, высоковязких, коксующихся сред.
Искробезопасные (искрозащищенные) датчики ПД100И-ДИ/ДИВ/ДВ-121-Exi могут применяться также для измерения уровня в открытых емкостях и измерения давления в трубопроводах на взрывоопасных пищевых производствах, для измерения давления мазута и других взрывоопасных вязких или загрязнённых сред.
Основные характеристики преобразователей ПД100И-ДХ-121-Exi:
— Измеряемые давления: избыточное (ДИ), вакуумметрическое (ДВ), мановакуумметрическое (ДИВ).
— Преобразование давления в унифицированный сигнал постоянного тока 4…20 мА.
— Верхний предел измеряемого давления (ВПИ) – от 10 кПа до 4,0 МПа.
— Перегрузочная способность – не менее 200 % ВПИ.
— Предельное давление перегрузки – не менее 400 % ВПИ
— Взрывозащищенное исполнение, вид взрывозащиты – «искробезопасная цепь» 1Ex ia IIC T6 Gb.
— Помехоустойчивость удовлетворяет требованиям к оборудованию класса А по ГОСТ30804.6.2-2013.
Стоимость датчика давления ПД100И-ДИ/ДИВ/ДВ-121-Exi зависит от исполнения, диапазона измерения, класса точности, дополнительных опций, общего объема заказа и других ценообразующих факторов (см. также форму заказа ПД100И-121).
Цена датчика давления ПД100И-ДИ/ДИВ/ДВ-121-Exi (преобразователя базового исполнения) от 5600 руб.*
*- Цена на ПД100И-ДИ/ДИВ/ДВ-121-Exi указана без НДС=20%, без учета акций, скидок и спецпредложений, Конкретные условия поставки и цены, как заказать (купить) датчик (преобразователь) давления ПД100И-ДИ/ДИВ/ДВ-121-Exi, а также наличие на складе (или срок изготовления/производства) преобразователей уточняйте у менеджеров.
Технические характеристики датчиков давления ПД100И-ДИ/ДИВ/ДВ-121-Exi
| Параметр (характеристика) датчиков давления ПД100И-ДИ/ДИВ/ДВ | Значение параметра (характеристики) |
| Верхний предел измеряемого давления | от 10 кПа до 4,0 МПа |
| Выходной сигнал постоянного тока | 4…20 мА, 2-проводная схема |
| Основная приведенная погрешность (класс точности) | 0,25; 0,5; 1,5 % ВПИ |
| Диапазон рабочих температур измеряемой среды (Тис) | –40…+100 °С |
| Напряжение питания | 12…36 В постоянного тока |
| Сопротивление нагрузки | 0…1,0 кОм (в зависимости от напряжения питания) |
| Потребляемая мощность | не более 0,8 Вт |
| Устойчивость к механическим воздействиям | группа исполнения V3 по ГОСТ Р 52931 |
| Степень пылеводозащиты корпуса | IP65 |
| Климатическое исполнение | УХЛ3.1 |
| Диапазон рабочих температур окружающего воздуха (Тос) | –40…+80 °С |
| Атмосферное давление рабочее | 84,0…106,7 кПа |
| Среднее время наработки на отказ | не менее 500 000 ч |
| Средний срок службы | 12 лет |
| Межповерочный интервал (МПИ) | 4 / 5 лет |
| Вес без упаковки / в упаковке | 0,2 кг / 0,3 кг |
| Штуцер для подключения | G1/2 «торцевая мембрана» |
| Тип электрического соединителя | EN175301-803 форма А |
| Габаритный размер (по высоте) | не более 92 мм |
| Перегрузочная способность | не менее 200 % от ВПИ |
| Предельное давление перегрузки | не менее 400 % от ВПИ |
Габаритные и монтажно-присоединительные размеры преобразователей ПД100И-ДИ/ДВ/ДИВ-121-Exi
Форма записи условного обозначения при заказе датчиков давления ПД100И-ДИ/ДВ/ДИВ-121-Exi
Для того, чтобы заказать (купить) датчик давления ПД100И-ДИ/ДВ/ДИВ-121-Exi, нужно при оформлении заявки придерживаться установленных форм записи условного обозначения преобразователей при заказе.
Структура условного обозначения датчиков избыточного давления ПД100И-ДИ-121-Exi
Структура условного обозначения датчиков давления-разрежения ПД100И-ДИВ-121-Exi
Структура условного обозначения датчиков вакуумметрического давления (разрежения) ПД100И-ДВ-121-Exi
Пример записи условного обозначения при заказе преобразователя ПД-100И-121-Exi и его расшифровка:
ПД100И-ДИ1,0-121-0,5-Exi
Это означает, что изготовлению и поставке подлежит преобразователь давления с параметрами: выходной сигнал 4…20 мА «токовая петля, взрывозащита типа «искробезопасная цепь» 1Ex ia IIC T6 Gb, измеряемое давление – избыточное 0…1,0 МПа, мембрана сенсора из нержавеющей стали толщиной 40 мкм, присоединение к процессу – резьба G1/2 «торцевая мембрана», электроразъём EN175301-803 со степенью защиты IP65, основная суммарная приведённая погрешность – 0,5 % ВПИ, межповерочный интервал 5 лет, с первичной поверкой.
Для поставок на экспорт допустимо следующая полная форма обозначения (ПФО):
PD100I-DI0,6-121-0,25% — датчик давления для загрязненных и вязких сред с торцевой открытой мембраной (штуцер G1/2, ДИ-0,6МПа, выход 4-20мА, IP65, DIN, pressure transducer)
Также можно заказать дополнительное оборудование для датчиков давления —монтажно-запорную арматуру, краны манометровые, клапанные блоки, редукторы и т.д. и т.п. (см. ниже по тексту подробную инфомацию о вспомогательном и связанном оборудовании для преобразователей давления).
Возможные ошибки при оформлении заказа на искробезопасные преобразователи давления ПД-100И-ДИ/ДВ/ДИВ-121Exi
Ввиду относительного многообразия моделей и модификаций, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа на искробезопасные преобразователи давления ПД-100И-ДИ/ДВ/ДИВ-121Exi, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: измерительный преобразователь напора, разрежения (тяги), сенсор, реле, электрический манометр вакуумметр мановакуумметр напоромер (тягомер), расходомер, уровнемер, регистратор разряжения, регулятор, сигнализатор, пневмодатчик, пневмометр, пневмопреобразователь, пневмосигнализатор, дифманометр, перепадомер и т.п.
— орфографические ошибки и неправильные обозначения модели: ПД100-И-121Exi, ПД-100-И-121-Ех, ПД-100И-121-Ex, ПД-100И-121Ex, ПД100-И-121Ex, и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: pressure gauge PD100I-121-Exi, pressure transducer PD100I-DI0,6-121-0,25%, pressure sensor, pd100i-di-dv-div-121-exi datchik davleniya, GL100B-121-Exi (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на взрывобезопасный искрозащищенный преобразователь давления ПД-100И-121Ех, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и инженеры нашего предприятия подберут необходимый Вам прибор и дополнительное оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).
Техническая документация на искробезопасный датчик давления для вязких, загрязнённых сред ПД100И-121-Exi (преобразователь):
см. Карта заказа ПД100И-121-Exi датчик давления (скачать опросный лист).
см. Технические характеристики ПД100И-121-Exi датчик давления (Тех.описание).
см. Руководство по эксплуатации ПД100И-121-Exi датчик давления.
см. Методика поверки ПД100И-121-Exi датчик давления.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) ПД, сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт ПД, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Дополнительное оборудование для преобразователей давления (ПД)
I. Присоединение к процессу (подвод давления на вход ПД):
1. Монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые и др.
4. Переходники (резьбы-М/G/K нар/вну), муфты, бочонки (материал сталь, латунь, нержавейка).
5. Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии — КЛ и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (скоба, кронштейн, крепеж для монтажа на трубе, плите и пр.).
7. КПЧ – комплект присоединительных частей (присоединители: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Для дифманометров-расходомеров: диафрагмы ДБС, ДКС, ДФК; сосуды СК, СУ, СР.
II. На выходе из прибора (по сигнальной линии):
1. Вторичные приборы: измерители(индикаторы), регуляторы с выходом, контроллеры, коммуникаторы, регистраторы/самописцы и пр.
2. Блоки питания БП-36/24В, преобразования, корнеизвлечения и барьеры искрозащиты (взрывозащиты-Exi).
3. Кабель и провода монтажные.
4. HART-коммуникатор (для настройки параметров, калибровки, выбора режимов работы), HART-модем, конфигурационное программное обеспечение ПО.
III. Вокруг прибора:
Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные пылевлагозащитные шкафы и чехлы, применение специальных обогревателей для КИПиА.
см. подробнее про дополнительное/вспомогательное оборудование ПД
