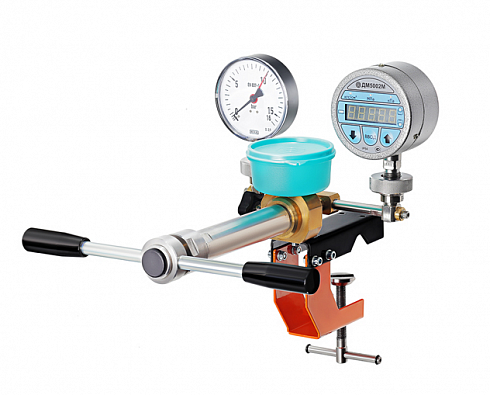

Пресс гидропневматический малогабаритный ПГМ предназначен для создание тестового давления и разряжения для калибровки и поверки средств измерения (СИ) давления в полевых и лабораторных условиях.
Пресс гидропневматический ПГМ является универсальным (работающим как на жидкости, так и на воздухе) настольным малогобаритным переносным (портативным) прибором, способным крепится к столу, трубе или ограждению с помощью струбцины.
Является частью поверочного комплекса ППКД.
Преимущества гидропневматического пресса ПГМ
+ Универсальность при выборе рабочей среды: масло, вода, спирт, воздух.
+ Компактная конструкция ПГМ для работ на выезде. Значительно меньшая масса по сравнению с аналогами (4,8 кг).
+ Удобное и легкое крепление как в стационарных условиях (к столу), так и при работе на выезде (к трубе, ограждению).
+ Герметичный стакан для рабочей жидкости позволяет осуществлять перевозку в заправленном и готовом к работе состоянии.
+ В стандартную поставку пресса ПГМ входит комплект присоединительных гаек для облегченного монтажа поверяемых приборов, комплект современных уплотнений, допускающих затяжку без использования ключей (от руки) на давлениях до 60 МПа, рем.комплект.
Основные характеристики гидропневматического пресса ПГМ
| Наименование | Значение |
| Диапазон создания давления, МПа | жидкость 0…60 |
| воздух −0,09…1,6 | |
| Поверяемые средства измерения | 1шт. |
| Объём стакана | 200 мл |
| Температуре окружающего воздуха | +15…+30°С |
| Масса | 4,8 кг |
| Габаритные размеры | 325×210×265 мм |
| Рабочая среда | вода, масло, воздух |
Конструкция прибора ПГМ и принцип работы
Пресс гидропневматический малогабаритный ПГМ состоит из бронзового корпуса (1), с присоединенным рабочим цилиндром (2), с ходовым винтом (11) и штурвалом (9) со съемными ручками (6). Сверху расположен стакан (3) с крышкой (13) для рабочей жидкости с вентилем сброса давления (8). С задней стороны находится рампа (4) со стойками (10) для подключения СИ. Снизу расположена струбцина (7) для крепления ПГМ к столешнице или трубе.
В процессе работы рабочая жидкость из стакана (3) самотеком попадает в рабочий цилиндр (2). С помощью вращения штурвала (9) по часовой стрелке создается необходимое давление. Для уменьшения давления штурвал необходимо вращать в обратную сторону. Вентиль рампы (5) служит для запирания рампы (4) со стойками (10). Для сброса оставшегося давления предусмотрен вентиль сброса давления (8).
В комплект базовой поставки входит:
— Устройство создания давления
— Переходники резьбовые
— Уплотнительные кольца
— Паспорт
Дополнительная комплектация ПГМ эталонными манометрами ДМ5002М-А-АП
Для использования в качестве эталонного прибора для поверки и калибровки манометров ППКД (переносной поверочный комплекс) может быть укомплектован эталонными цифровыми манометрами ДМ5002М-А-АП.
Преимуществом манометров ДМ5002М-А-АП по сравнению со стрелочными образцовыми манометрами являются:
— многопредельность: каждый цифровой манометр ДМ5002М-А-АП имеет несколько переключаемых поддиапазонов измерения, с сохранением класса точности на каждом поддиапазоне. Благодаря этому один манометр ДМ5002М-А заменяет четыре стрелочных образцовых манометра;
— возможность переключения единиц измерения: МПа, кгс/см2, третья единица — по выбору (варианты — psi, мм. рт. ст и т. д.);
— высокий класс точности: 0,25; 0,15; 0,1 и 0,06.
Самым распространенным комплектом для ПГМ является комплект из трех цифровых манометров ДМ5002М-А с классом точности 0,1, с верхними пределами:
— 60 МПа (поддиапазоны измерения 0…60 МПа, 0…40 МПа, 0…25 МПа и 0…16 МПа);
— 16 МПа (поддиапазоны измерения 0…10 МПа, 0…6 МПа, 0…4 МПа и 0…2,5 МПа);
— −0,1…2,4 МПа (поддиапазоны измерения −0,1…2,4 МПа, −0,1…1,5 МПа, −0,1…0,9 МПа и −0,1…0,5 МПа).
Данный комплект оборудования дает возможность осуществлять поверку и калибровку самых распространенных манометров: с диапазонами измерений от −0,1 МПа (−1 кгс/см2) до 60 МПа (600 кгс/см2) классов точности 0,4 и грубее.
В комплект дополнительной поставки входит:
— Эталонные манометры
— Кейс для хранения и переноски
— Фитинги для присоединения поверяемых средств измерения со специальными резьбами
Техническая документация на пресс гидропневматического ПГМ
см. Руководство по эксплуатации на ПГМ
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт изделия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
Устройства для создания тестового давления не подлежат обязательной сертификации
Возможные ошибки при оформлении заказа на пресс ПГМ
Рекомендуем быть внимательными при оформлении заказа на пресс гидропневматический ПГМ, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе:
— неправильное или некорректное название прибора: пресс гидравлический, пневмопресс, гидропресс, задатчик давления и т.п.
— орфографические ошибки и неправильные обозначения модели: ПМГ, ПМ, ПГ ремкомплект т.д. и т.п.;
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: hydropneumatic press, press gidropnevmaticheskij malogabaritnyj PGM, pgm (в Eng-раскладке) ghtcc ublhjgytdvfnbxtcrbq GUV, guv и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики в простой форме изложения и мы подберем необходимое Вам оборудование.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
