Помпа пневматическая П-250-П, гидравлическая П-250-Г и комбинированная П-250-ПГ (пневмо-гидравлическая) предназначены для создания давления при проведении поверки, калибровки и ремонта различных средств измерения и регистрирующих приборов в составе эталонных средств измерений (образцовых манометров МО, портативных калибраторов давления ПКД и т.д.).
Аналоги: помпа для прессов ПУМ, Н-2,5 УМ, PV-411-Р, PV-411-НР.
Помпа П250-П/Г может использоваться самостоятельно при проведении поверки, калибровки методом сличения показаний эталонного прибора и поверяемых средств измерений давления.
В зависимости от рабочей среды (воздух, вода, масло) комбинированная пневмо-гидравлическая помпа П250-ПГ обеспечивает плавное создание давления от 0 до 25 МПа (250 кгс/см2). Помпа П250-Г/П предназначена для работы при температуре от 10 до 30°С при относительной влажности не более 80%.
Гидро-превматичнская помпа П250-Г/П не является средством измерений, совокупный объем рабочих полостей не более 200 см3. Гидропревматичнская помпа П250-Г/К может применяться совместно с коллекторами К2-250/К4-250, рукавом соединительным Р-700, стойкой С-700. Помпа успешно все прошла приемочные испытания.
Преимущества помпы П-250
— Нет ограничения на наличия воздуха в помпе
— Плавный сброс давления во всем диапазоне
— Наличие в клапане сброса функции отсечения насосного блока
— Наличие в клапане сброса функции точной регулировки давления
— Пневматический режим создания давления
Технические характеристики пневматической/гидравлической помпы П-250
| Наименование | Значение |
| Диапазон задаваемых давлений, МПа (кгс/см2): — пневматический режим работы — гидравлический режим работы |
— 0-4МПа(0-40); 0-25МПа(0-250) |
| Габаритные размеры (ДхШхВ), не более, мм | 280х280х180 |
| Масса, не более, кг | 6 |
| Рабочая жидкость | воздух/вода/масло |
| Количество выходных линий давления (М20х1,5-7H) | 2 |

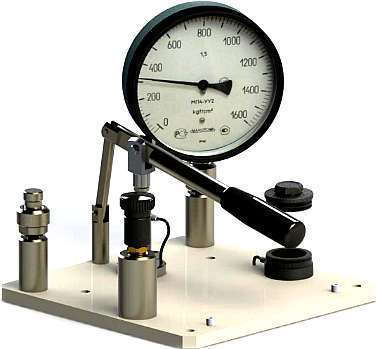

Устройство и работа помпы П-250
1. Плита
2. Насосный блок
3. Выходные штуцеры
4. Заглушки для технологических операций
5. Клапан плавного сброса давления
6. Рукоятка насосного блока
7. Ёмкость с жидкостью
8. Пробка ёмкости.
На плите (поз. 1) расположены:
— клапан плавного сброса давления/клапан точной регулировки/отсечной клапан (поз. 5) для сброса давления во всем диапазоне давлений, плавного, точного регулирования давления с функцией отсечения клапанного блока от основной помпы задания давления;
— ёмкость с жидкостью (поз.7) отсекается от основной помпы клапаном плавного сброса (поз. 5) закрытую пробкой (поз. 8);
— насосного блока (поз. 2) необходимого для создания давления в помпе с большим присоединенным рабочим объемом и работы в пневматическом режиме;
— выходные штуцеры (поз.3) М20х1,5-7Н, предназначенные для подсоединения приборов к помпе.
— заглушки (поз. 4) предназначены для технологических операций при работе с помпой и для защиты от попадания грязи при транспортировке.
— резинометаллические уплотнения (на рисунке не показаны) предназначены для уплотнения подсоединяемых приборов с выходными штуцерами помпы и уплотнения установленных приборов при затяжке их «от руки».
— на плите (поз. 1) прикреплена табличка (на рисунке не показана), на которой проставлен серийный номер помпы и дата изготовления.
Перед работой с помпой в гидравлическом режиме работы необходимо залить рабочую жидкость через заливную горловину емкости (поз. 7), предварительно сняв пробку (поз. 8). Перед работой помпы в пневматическом режиме работы необходимо слить рабочую жидкость через заливную горловину емкости (поз. 7), предварительно сняв пробку (поз. 8)и прокачав помпу поступательными движениями рукоятки (поз. 6) насосного блока(поз. 2) при полностью открытом отсечном клапане (поз. 5).
Комплектность помпы П-250
В комплектность помпы входят:
— переходной штуцер с М20х1,5 на М12х1,5 – 1 шт.;
— резинометаллические уплотнения М12х1,5 для уплотнения переходного штуцера с М12х1,5 – 1 шт.;
— резинометаллические уплотнения М20х1,5 для уплотнения выходных штуцеров М20х1,5 – 2 шт.;
— заглушки М20х1,5 – 2 шт.,
— Кольцо 007-010-19 ГОСТ 9833-73 для резинометаллического уплотнения М20х1,5 — 6шт.
— Кольцо 005-008-19 ГОСТ 9833-73 для резинометаллического уплотнения М12х1,5 — 6 шт.
Форма заказа помпы П-250
Заказать П-250 можно через электронную почту предприятия, указанную в разделе сайта «Контакты», или же просто позвонив по телефону +7 (495) 799-60-93.
Помимо обозначения, в заказе необходимо указать количество приборов, реквизиты организации покупателя, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании, по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии» (базовый вариант).
Возможные ошибки при оформлении заказа на помпы П-250
Рекомендуем быть внимательными при оформлении заказа на помпы П-250 и учитывать возможные варианты записи обозначения и встречающиеся ошибки.
Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: переносной задатчик давления П-250, калибровочная установка П250, устройство создания давления, press P250 и т.д.
— орфографические ошибки и описки: П-2500 и т.п.
— неправильные обозначения модели: П250-п и т.д.
— ошибки написания связанные с переводом, транслитераций: вместо марка-модель или модификация, а также и ошибки их написания, в том числе связанные с транслитераций или раскладкой клавиатуры, например: P-250, g250 (в En-раскладке) и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, если не знаете или не уверены — просто напишите основные технические характеристики: модель и вид выхода в простой форме изложения и наши менеджеры и инженеры подберут необходимый Вам прибор и предложат дополнительное оборудование.
