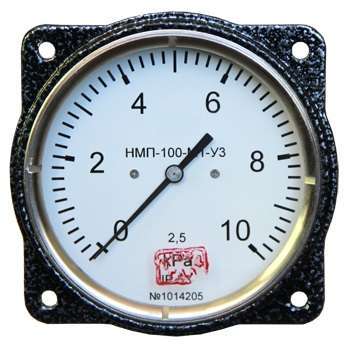

Напоромеры НМП-100-М1, Тягомеры ТмМП-100, Тягонапоромеры ТНМП-100 мембранные показывающие осевого (М1) и штуцерно-радиального (М1Р) исполнений предназначены для измерения малого (−60…+60 кПа) избыточного (напоромер НМП-100-М), вакуумметрического (тягомер ТНМП-100), мановакуумметрического (тягонапоромер 100) давления сухого воздуха, а также различных газов (природный газ, азот, аргон) и газовых смесей неагрессивных, по отношению к контактирующим с измеряемой средой деталям прибора. В приборах данного типа измеряемое давление или разряжение преобразуется в деформацию упругого элемента — мембраны, поэтому они называются мембранными. Принцип действия основан на уравновешивании измеряемого давления силами упругой деформации чувствительного элемента (мембранной коробки).
В силу практичности, надежности и относительной дешевизны мембранные напоромеры и тягомеры серии 100 (100-М1) нашли широкое применение в промышленности, энергетике, жилищно-коммунальном хозяйстве (ЖКХ) и прочих областях, где требуется эксплуатация разнообразного оборудования (котельное, медицинское, вакуумное, газовое, лабораторное оборудование и прочее), поэтому приборы серии 100 часто применяются для контроля малого избыточного давления (напора, тяги и тягонапора от −0,02 кПа до +60 кПа) продуктов сгорания в топках тепловых котлов, для газообразных, неагрессивных не кристаллизующихся сред контроля давления в газовых горелках и контроля напора, тяги и тягинапора в системах приточной вентиляции, и также засоренности фильтров в системах вентиляции и кондиционирования, в системах заправки мелкодисперсных порошков и прочих областях.
Межповерочный интервал составляет 2 года.
Стоимость напоромера НМП-100-М1, тягомера ТмМП-100-М1, тягонапоромера ТНМП-100-М1 зависит от исполнения, дополнительных опций, общего объема заказа и других ценообразующих факторов
Цена НМП-100-М1, ТмМП-100-М1, ТНМП-100-М1 высылается по запросу.
Конкретные условия и цены, как заказать/купить напоромер НМП-100-М1, ТмМП-100-М1, ТНМП-100-М1, наличие на складе или срок изготовления/производства уточняйте у менеджеров.
Внимание! По состоянию на 29.05.2020 на складе в Москве имеются в наличии: напоромеры НМП-100-М1-У3 0-40кПа 1,5%. 2015г.в — 3 шт., цена 2200 руб. с НДС.
Технические характеристики напоромера НМП-100-М1, тягомера ТмМП-100, тягонапоромера ТНМП-100
Условия эксплуатации
Допустимая температура среды:
Окружающая среда −50…+60 ºС (Тос = −50…+60 °С)
Измеряемая среда до +100 ºС максимум (Тис до 100 °С)
Климатические исполнения:
У3 — для работы при температуре от −50 до +60°С и относительной влажности до 98 % при +35 °С:
обозначение при заказе — У3 (−50…+60 °С).
Т3 — для работы при температуре от −25 до +55 °С и относительной влажности до 100 % при +35 °С, «тропическое исполнение».
По защищенности от воздействия окружающей среды
приборы серии 100 изготавливаются по ГОСТ Р 52931-2008 и ГОСТ 14254-96
Степень защиты IP53, IP54 (пылевлагозащита некоторое количество пыли может проникать внутрь, однако это не нарушает работу устройства. Полная защита от контакта)
Особенности конструкции
Присоединение к процессу:
Радиальный Штуцер M20×1,5 или G1/2
Осевой штуцер М20×1,5; М12×1,5; М10×1; G1/2; G1/4.
Безрезьбовое соединение для эластичных соединительных импульсных труб(трубки ПВХ, резина, силикон), (типоразмер соединения 4-01 по ГОСТ 25165)
Прибор изготовлен из следующих материалов:
Отличительной особенностью является литой силуминувый корпус — силумин АК12ПЧ
Штуцер — латунь ЛС59-1
Передаточный механизм — латунь ЛС59-1
Чувствительный элемент (мембранная коробка) — бериллиевая бронза БрБ2 (CuBe2)
Стекло — приборное техническое.
Масса прибора 0,4 кг.
Классы точности и верхние значения диапазона показаний приборов НМП-,ТмМП-,-ТНМП-100-М1
| Наименование прибора серии 100 | Класс точности, % |
||
| Напоромер НМП-100М1, кПa |
Тягомер ТмМП-100, кПa |
Тягонапоромер ТНМП-100, кПa |
|
| +0,4 | −0,4 | −0,2…0…+0,2 | 1,5; 2,5 |
| +0,6 | −0,6 | −0,3…0…+0,3 | 1,5; 2,5 |
| +1 | −1 | −0,5…0…+0,5 | 1,5; 2,5 |
| +1,6 | −1,6 | −0,8…0…+0,8 | 1,5; 2,5 |
| +2,5 | −2,5 | −1,25…0…+1,25 | 1,5; 2,5 |
| +4 | −4 | −2…0…+2 | 1,5; 2,5 |
| +6 | −6 | −3…0…+3 | 1,5; 2,5 |
| +10 | −10 | −5…0…+5 | 1,5; 2,5 |
| +16 | −16 | −8…0…+8 | 1,5; 2,5 |
| +25 | −25 | −12,5…0…+12,5 | 1,5; 2,5 |
| +40 | −40 | −20…0…+20 | 1,5; 2,5 |
| +60 | −60 | −30…0…+30 | 1,5; 2,5 |
По желанию заказчика под спецзаказ приборы серии 100 могут быть изготовлены в других единицах измерения:
кПа;
кгс/м²;
мбар;
mBar; mm H2O; мм водного столба;
mm Hg; мм ртутного столба;
PSI (фунт/дюйм²).
Также по спецзаказу возможно цветовое зонирование шкалы прибора и покрытие шкалы светомассой.
Предельно допустимое давление:
Постоянное ВПИ
Переменное 0,9 × ВПИ
Перегрузка 130 % ВПИ
(ВПИ — верхний предел измерения)
Габариты и схема подключения напоромера НМП-100-М1, тягомера ТмМП-100, тягонапоромера ТНМП-100
Габаритные размеры напоромера НМП-100-М1, тягомера ТмМП-100, тягонапоромера ТНМП-100
Исполнение: радиальный и осевой штуцер
М20×1,5 или G1/2
Форма записи обозначения при заказе напоромеров НМП-100-М1, тягомеров ТмМП-100-М1, тягонапоромеров ТНМП-100М1
Внимание! По состоянию на 29.05.2020 на складе в Москве имеются в наличии: напоромеры НМП-100-М1-У3 0-40кПа 1,5%. 2015г.в — 3 шт.
Для того, чтобы заказать (купить) напоромер НМП-100-М1, тягомер ТмМП-100-М1, тягонапоромер ТНМП-100М1, нужно указать следующие данные:
— полное или сокращённое наименование;
— диапазон измерения с чёткой привязкой к нулю (л/мин): 0…+4 кПа(для напоромеров), −4…0 кПа (для тягомеров), −0,2…0…+0,2 кПа (для тягонапоромеров);
— класс точности (2,5 или 1,5 %);
— климатическим исполнением У3 (−50…+60 °С) или Т3 (тропическое исполнение);
— степень (код IP) по защищенности от воздействия окружающей среды в степени (IP53);
— количество необходимых приборов (пронумерованный логично-организованный список);
— общую длину эластичных соединительных импульсных трубок и их материал (ПВХ, резина, силикон).
Пример заказа напоромера НМП-100-М1, тягомера ТмМП-100, тягонапоромера ТНМП-100:
Пример заказа напоромера с осевым штуцером исполнения У3 с верхним пределом измерений 16 кПа класса точности 2,5:
«Напоромер НПМ-100-М1-16кПа-2,5-У3 ТУ 25-7305.016-90»
Напоромер с радиальным штуцером (когда штуцер расположен вниз) имеет обозначение напоромер НМП-100-М1Р
Пример заказа тягомера с осевым штуцером исполнения У3 с верхним пределом измерений 10 кПа, класса точности 2,5%:
«Тягомер ТмМП-100-М1-10кПа-2,5-У3 ТУ 25-7305.016-90»
Пример заказа тягонапоромера с осевым штуцером исполнения ТЗ с пределом измерений ±8 кПа, класса точности 1,5:
«Тягонапоромер ТНМП-100-М1-8кПа-1,5-ТЗ ТУ 25-7305.016-90»
Подробнее о манометрах/напоромерах/тягомерах/тягонапоромерах, их марках-моделях, видах, конструктивных исполнениях, принципах действия, а также о технических характеристиках, особенностях выбора (как правильно выбрать, заказать, купить, напоромер, тягомер, тягонапоромер), областях применения, комплектации, о ценах (см. прайс-лист на напоромеры, тягомеры, тягонапоромеры), наличию на складе или сроках изготовления см. ниже.
Стоимость напоромера НМП-100-М1, тягомера ТмМП-100, тягонапоромера ТНМП-100 зависит от модификации и модели; диапазона измерения, климатического исполнения класса точности, а также цен на дополнительные опции (расширенная климатика, взрывозащищённое исполнение, наличие свидетельства о Госповерке) и прочих ценообразующих факторов (все цены указаны на базовое исполнение без НДС, без учёта скидок, акций и специальных предложений — конкретные условия и цены уточняйте у менеджеров).
Все цены указаны на общепромышленное базовое исполнение оборудования указаны без учёта налога НДС, без стоимости тары-упаковки, доставки, а также и стоимости дополнительных услуг. Возможность снижения цены, величину скидок, наличие акций и сроков действия специальных предложений уточняйте у менеджеров при заказе.
Возможные ошибки при оформлении заказа на манометр НМП100-М1, ТмМП-100М1, тягонапоромер ТНМП100-М1
Ввиду большого многообразия моделей и модификаций, сложности обозначения и формы заказа напоромера НМП100-М1, тягомера ТмМП-100,М1 тягонапоромера ТНМП100-М1, рекомендуем быть внимательными при оформлении заказа, в т. ч. принимать во внимание вероятные варианты записи обозначения и встречающиеся ошибки в заказах. Например, нам приходилось сталкиваться с такими ошибками в заявках:
— некорректное или неправильное название прибора: манометр, датчик давления, измеритель давления, барометр, преобразователь давления, индикатор давления, дифманометр, тягомер, тягонапоромер, вакуумметр, мановакуумметр, сигнализатор, регистратор, индикатор и т. п.
— неправильные обозначения модели и орфографические ошибки: НПМ-100, ТНПМ-100М, ТМПМ-100М1 и т.д. и т. п.
— ранние модификации и устаревшие обозначения:
— неправильные написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: NMP-100, TNMP-100, TMMP-100, hmp, thmp, yfgjhjvth YVG-100-V1б nzujvth NvVG-100б nzujyfgjhjvth NYVG-100 (в En-раскладке) и т. д. и т. п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на напоромер НМП-100-М1, тягомер ТмМП-100, тягонапоромер ТНМП-100, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон измерения, класс точности, климатику — параметры измеряемой (контролируемой) — Тис и окружающей среды — Тос, отличные от нормальных условий, способы присоединения и монтажа и т. д.) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Дополнительная информация, определения и пояснения
Конструкция и принцип действия мембранного напоромера (тягомера)
База конструкции мембранных напоромеров и тягомеров серии 100 — чувствительный элемент — мембранная коробка основой, которой является герметично припаянная гофрированная мембрана, центральная часть мембраны имеет снаружи полированную площадку, соприкасается с шариком передаточного механизма.
Принцип действия напоромера основан на том, что при поступлении измеряемого давления в рабочую полость чувствительного элемента под действием тягового усилия перемещая центр мембраны. Этот сдвиг передаётся центрально-осевым передаточным механизмом на стрелку, перемещающуюся относительно шкалы циферблата.
Прибор при эксплуатации не должен подвергаться перегрузкам более чем на 25 % превышающим значение диапазона измерения (ДИ) и подвергаться существенным ударным воздействиям.
