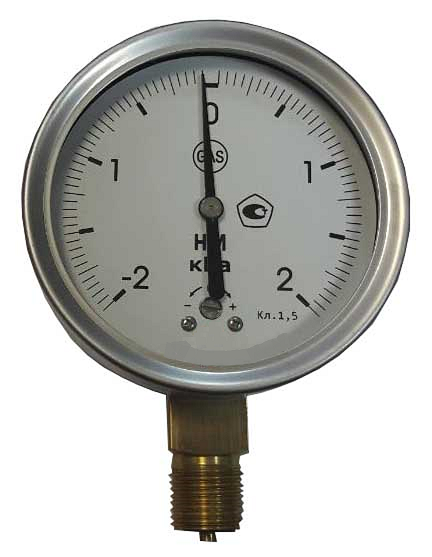

Напоромеры НМ-63/-100/-160, тягомеры ТМ-63/-100/-160, тягонапоромеры ТНМ-63/-100/-160 (с диаметром корпуса 63, 100, 160мм, с мембранной коробкой предназначены для измерения давления, напора и тяги малых величин жидких и газообразных сухих неагрессивных сред.
Степень защиты приборов от воздействия твердых частиц, пыли и воды (пылеводозащита): IP54, IP55.
Области применения НМ(ТМ, ТНМ)-63/-100/-160 (напоромеров, тягомеров и тягонапоромеров):
Напоромеры, тягомеры, тягонапоромеры НМ(ТМ, ТНМ)-63/-100/-160 находят применение в системах газоснабжения, а также в фармацевтической, пищевой, промышленностях, теплоэнергетике, машиностроении, приборостроении и т. п.
Стоимость напоромеров НМ/ТМ/ТНМ-63,-100,-160 зависит от конкретной модификации, исполнения, общего объема заказа и прочих ценообразующих факторов (см. форму заказа ТНМ-, ТМ-, НМ-63,-100,-160, как выбрать, заказать, купить).
Оптовая цена напоромера НМ-63,-100,-160 (тягомера ТМ-, тягонапоромера ТНМ-) от 1360 руб.
Цена на НМ указана без НДС=20%, без учета акций, скидок и спецпредложений, конкретные условия и цены, а также наличие на складе напоромеров НМ, тягомеров ТМ, тягонапоромеров ТНМ (или срок изготовления) уточняйте у менеджеров.
Технические характеристики напоромеров НМ-63/-100/-160 (тягомеров ТМ-, тягонапоромеров ТНМ-)
Номинальный диаметр корпуса напоромеров НМ-63/-100/-160 (тягомеров ТМ-, тягонапоромеров ТНМ-): 63; 100; 160 мм.
Допустимые температуры:
Окружающая среда, Тос: -50…+60°С.
Измеряемая среда, Тис: максимум +100 °С
Диапазоны показаний и класс точности напоромеров НМ-63/-100/-160 (тягомеров ТМ-, тягонапоромеров ТНМ-)
| Шкала, кПа (мбар) | ||
| Тягомер ТМ-63,-100,-160 | Тягонапоромер ТНМ-63,-100,-160 | Напоромер НМ-63,-100,-160 |
| -1,6(-16)…0 | -1(-10)…+1,5(+15) | 0…+1,6(+16) |
| -2,5(-25)…0 | -1,5(-15)…+2,5(+25) | 0…+2,5(+25) |
| -4(-40)…0 | -2(-20)…+4(+40) | 0…+4(+40) |
| -6(-60)…0 | -4(-40)…+6(+60) | 0…+6(+60) |
| -10(-100)…0 | -6(60)…+10(+100) | 0…+10(+100) |
| -16(-160)…0 | -8(-80)…+12(+120) | 0…+16(+160) |
| -25(-250)…0 | -10(-100)…+15(+150) | 0…+25(+250) |
| -40(-400)…0 | -15(-150)…+25(+250) | 0…+40(+400) |
| -60(-600)…0 | -20(-200)…+40(+400) | 0…+60(+600) |
Рекомендуемые диапазоны измерений давления:
— Установившаяся нагрузка: полная шкала.
— Переменная нагрузка: 90% от конечного значения шкалы.
— Кратковременная перегрузка: до 30% от конечного значения шкалы
Класс точности (по ГОСТ 2405-88):
| Диаметр корпуса | 63 | 100, 160 |
| Класс точности % | 1,5(1,6) 2,5 | 1,5 |
Дополнительная погрешность при изменении температуры окружающей среды от 20+2°С в диапазоне рабочих температур на каждые 10°С составляет не более +0,6%.
Присоединение к процессу:
Медный сплав, штуцер снизу, осевое сзади (НД 63)
Осевое эксцентричное сзади (НД 100 и 160)
| Диаметр корпуса | Резьба присоединительного штуцера |
| 63 | М10×1; G⅛; ⅛ NPT М12×1.5; G¼; ¼ NPT |
| 100 | М20х1,5; G½; ½ NPT; |
Возможны другие резьбы по запросу.
Материалы изготовления:
Измерительный элемент: Мембранная коробка, медный сплав
Передаточный механизм: Медный сплав
Циферблат: Алюминий белого цвета, градуировка черного цвета.
Стрелка: Алюминий, черного цвета.
Корпус: Сталь черного цвета.
Степень защиты приборов от воздействия твердых частиц, пыли и воды: IP54, IP55.
Стекло: Инструментальное стекло.
Кольцо: Сталь черного цвета , байонетного типа.
Подстройка нуля: Винтом спереди.
Габаритные и монтажно-присоединительные размеры НМ/ТМ/ТНМ-63,-100,-160
Дополнительные опции напоромеров НМ-63/-100/-160 (тягомеров ТМ-, тягонапоромеров ТНМ-)
Корпус из нержавеющей стали.
Чувствительный элемент, передаточный механизм и штуцер из нержавеющей стали.
Встроенный демпфер (дроссель).
Стекло из пластика, сверхпрочное или безопасное.
Очистка под кислород.
Передний (фронтальный) крепежный фланец.
Крепежный фланец с тыльной стороны.
Скоба для крепления на панели.
Дизайн шкалы предоставляется заказчиком (цветные, комбинированные шкалы).
Свидетельство о поверке.
Форма записи обозначения при заказе напоромеров НМ-63/-100/-160 (тягомеров ТМ-, тягонапоромеров ТНМ-)
При оформлении заказа на напоромеры НМ-63/-100/-160 (тягомеры ТМ-, тягонапоромеры ТНМ-) следует руководствоваться приведенными выше техническими характеристиками, чертежами и списком возможных дополнительных опций, и указать следующие данные:
— тип прибора (напоромер НМ, тягомер ТМ, тягонапоромер ТНМ);
— диаметр корпуса:
— присоединение к процессу (осевое или радиальное);
— диапазон показаний, единицы измерения давления;
— класс точности;
— резьбу присоединительного штуцера;
— дополнительные опции (список возможных см. выше по тексту).
Пример оформления заказа:
ТНМ-100 ТЭ (-60-100) мбар, кл.1,5, G1/2 / опции
Тяго-напоромер с мембранной коробкой показывающий (ТНМ), диаметр корпуса 100 мм (100), исполнение осевое эксцентричное (ТЭ), диапазон показаний -60…+100 мбар, класс точности 1,5 (кл.1,5), присоединение штуцер с наружной резьбой G1/2 (G1/2), далее по запросу могут указываться дополнительные опции, через /.
Также по отдельному заказу можно приобрести дополнительное оборудование для манометров и прочих приборов контроля давления — защитно-монтажную арматуру, краны манометровые, переходники и т.д. и т.п. (см. ниже по тексту подробную информацию о допоборудовании для манометров, напоромеров и тягонапоромеров).
Возможные ошибки при оформлении заказа на манометры НМ/ТМ/ТНМ-63,-100,-160, ТМ
Ввиду относительного многообразия марок, моделей и модификаций манометров низкого давления НМ-63,-100,-160, вакуумметров ТМ-63,-100,-160, мановакуумметров ТНМ-63,-100,-160, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— неправильное или некорректное название прибора, отличающееся от заводского: измеритель напора, тяги, датчик-преобразователь давления-разрежения, измеритель-регулятор давления, сигнализатор и т.д. и т.п.
— орфографические ошибки и опечатки: напорометр, тягометр, тягонапорометр, напорамер, тягамер, тяганапорамер, напоро-мер, напоромерт, вакуумический, и т.д. и т.п.
— неправильные обозначения и запись модели, другие модели: НМ160, ТМ100, ТНМ63, МН-, МТ-, ТМН-, ТН-, НТ-, HM-63, TM-63, THM-63 (латиницей вместо кириллицы) и т.п.
— ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм, мПА и пр.
— ошибки, связанные с транслитераций или раскладкой клавиатуры, например: manometer, pressure gauge, draft gauge, tension gauge, naporomery nm-tm-tnm-63-100-160 tyagomery i tyagonaporomery, YV(NV, NYV)-63,-100,-160 (в En-раскладке) и т.п. и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на мано-вакуумметры HM-, TM-, THM-63/-100/-160, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения, и инженеры нашей компании подберут необходимое Вам оборудование по наилучшему соотношению Цена-Качество-Наличие на складе (Срок изготовления).
Также можем предложить Вашему вниманию по ценам изготовителя уже со склада в Москве продукцию наших партнеров: Метер, Росма, Юмас, БД/BD, Саранский приборостроительный завод (г. Саранск), Завод Механических изделий, НПЦ Манометр (г. Саранск), ЗАО Бастор (п. Базарный Сызган), Теплоконтроль (г. Казань), Невский Проект (г. Тула) и других.
Техническая документация на манометры НМ-, ТМ-, ТНМ-63,-100,-160 (напоромеры, тягомеры и тягонапоромеры):
см. Карта заказа НМ-, ТМ-, ТНМ-63,-100,-160 напоромеры, тягомеры и тягонапоромеры (скачать опросный лист).
см. Технические характеристики НМ-, ТМ-, ТНМ-63,-100,-160 напоромеры, тягомеры и тягонапоромеры (Тех.описание).
см. Руководство по эксплуатации НМ-, ТМ-, ТНМ-63,-100,-160 напоромеры, тягомеры и тягонапоромеры.
см. Методика поверки НМ-, ТМ-, ТНМ-63,-100,-160 напоромеры, тягомеры и тягонапоромеры.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
Дополнительное и вспомогательное оборудование для манометров, напоромеров, тягомеров и тягонапоромеров
1. Защитно-монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые.*
4. Переходники М/G нар/вну, муфты, бочонки (материал сталь, латунь, нержавейка).
5. Защитная арматура: Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (обычно: фланец(задний или передний), скоба, кронштейн, крепеж).
7. КПЧ – комплект присоединительных частей (обычно: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Указатели рабочего давления (стрелка-ябедник).
9. Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные влагозащитные шкафы и чехлы, применение спец. обогревателей.
10. Жидкости для заполнения: глицерин или силикон (для виброустойчивых мод.-ВУ).
11. Запчасти и Принадлежности — ЗиП (стрелки, циферблат/шкалы, стекла, механизм).
см. подробнее о дополнительном оборудовании приборов давления
