Напоромер (тягомер, тягонапоромер) – прибор применяющейся для измерения малых величин вакуумметрического или избыточного давления природного газа, не запыленного сухого воздуха, и других различных газов, которые являются неагрессивными по отношению к материалам прибора, контактирующим с измеряемой средой (стали, цветным металлам и их сплавам)

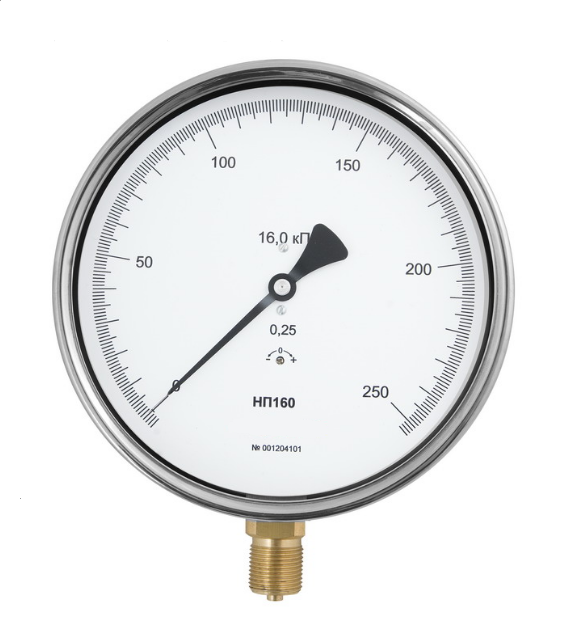

Эталонные приборы МП160Н, ВП160Н, МВП160Н предназначены для поверки промышленных (общетехнических) напоромеров, тягомеров, тягонапоромеров, а также отсчёта измерений малых давлений с высокой точностью.
Рекомендуется размещать эталонные напоромеры МП160Н, тягомеры ВП160Н, тягонапоромеры МВП160Н в местах, защищенных от существенных вибраций. Могут прослеживаться вибрации только низкой частоты.
Технические характеристики МП/ВП/МВП160Н эталонного
| Наименование | Значение показателя |
| Номинальный диаметр корпуса, D | 160 мм |
| Класс точности | 0,25%, 0,4% |
| Диапазоны показаний давления | МП от 0 до 16*/ 25/ 40 кПа ВП от -100/ -60/ -40/ -25/ -16* до 0 МВП от -8…8*/ -12,5…12,5 * — кроме кл.т. 0,25 по заказу: кгс/см², мбар, мм вод.ст. |
| Рабочая нагрузка | постоянная нагрузка: 100% шкалы переменная нагрузка: 0,9 шкалы кратковременная нагрузка: 1,3 шкалы |
| Температура измеряемой среды Тис | до + 60°C |
| Температура окружающей среды Тос | −40…+60 °C |
| Присоединение к процессу | радиальное |
| Резьба присоединения | М20х1,5; G½ — под заказ |
| Чувствительный элемент | мембранная коробка бериллиевая бронза |
| Штуцер | латунь |
| Механизм | латунь |
| Циферблат | алюминиевый сплав, белый, шкала зеркальная на 270°, чёрная, с корректором «0» |
| Материал корпуса | нержавеющая сталь |
| Степень пылевлагозащиты | IP 54 |
| Стекло | техническое |
| Кольцо | сталь нержавеющая, байонет (резьба) |
| Климатическое исполнение | УХЛ1 |
| Опции | — заводской номер (по умолчанию) — пломбировка корпуса — технологическая черта — внутренний демпфер |
| Масса,кг | 1,1 |
| Межповерочный интервал | 10 года |
Пример оформления заказа
МП160Н (0…60 кПа) М20х1,5 0,25%
Напоромер показывающий (МП), диаметром корпуса 160мм (160) из стали нержавеющей (Н), радиальным расположением штуцера, пределом измерения 0…60 кПа (0…60 кПа), присоединительной резьбой штуцера М20х1,5 (М20х1,5), классом точности 0,25 (0,25)
При заказе необходимо указать:
— Диаметр корпуса;
— Класс точности;
— Диапазон измерения;
— Степень пылевлагозащиты;
— Вид штуцера
— Материал исполнения
— Дополнительные опции (при необходимости);
— Дополнительное и вспомогательное оборудование (КМЧ)
Возможные ошибки при оформлении заказа
Ввиду относительного многообразия марок и моделей напоромеров МП, тягомеров ВП, тягонапоромеров МВП, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
неправильные обозначения модели: ПМ160Н, ПВ160н, МПВ160, пм160н и т.п.
ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм и пр.
вместо марка — модель или модификация и ошибки их написания, в том числе связанные с транслитераций или раскладкой клавиатуры, например: etalonnyj naporomer MP160N, ehtalonnyj tyagomer VP160N, etalonnyj tyagonaporomer MVP160N, mp160n, Vp160n (в En-раскладке) и т.п. и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, климатику — параметры измеряемой и окружающей среды, способы присоединения и монтажа) в простой форме изложения и мы подберем необходимое Вам оборудование.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
