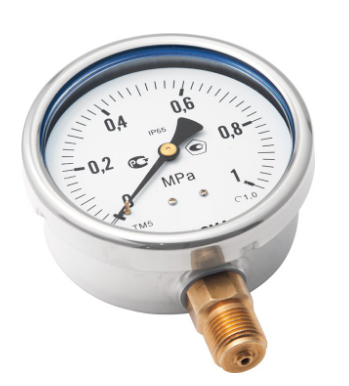

Промышленные виброустойчивые манометры ТМ-320, ТМ-520, ТМ-620 (вакуумметры ТВ, мановакуумметры ТМВ) в корпусе из нержавеющей стали, с радиальным (Р) или торцевым (Т) расположением штуцера, предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных, не вязких и не кристаллизующихся измеряемых сред с температурой до 150 °C.
Манометры ТМ-320, ТМ-520, ТМ-620 могут использоваться в условиях повышенной вибрации и при измерении переменного давления*. При измерении давления с высокими динамическими нагрузками манометр необходимо заполнить глицерином или силиконом.
Манометры ТМ-320, ТМ-520, ТМ-620 поставляются «сухими» (готовыми к гидрозаполнению) или заполненными глицерином (силиконом) по требованию заказчика.
Приборы имеют повышенную устойчивость к воздействию окружающей среды — степень защиты IP65.
Области применения манометров ТМ-320, -520, -620: теплоснабжение, водоснабжение, горнодобывающая промышленность, энергетика, машиностроение.
*-переменное давление — давление, изменяющееся со скоростью не более 1 % от верхнего предела измерений в секунду (ГОСТ 2405-88).
Исполнения и стоимость (цена) виброустойчивых манометров ТМ-320,-520,-620
Стоимость виброустойчивых манометров ТМ-320, ТМ-520, ТМ-620 зависит от диапазона измерения (далее ДИ), диаметра, расположения штуцера (радиальный — Р или осевой/торцевой — Т и т.д.), класса точности, специальных исполнений, дополнительных опций, общего объема заказа и прочих ценообразующих факторов.
См. также форму заказа манометров ТМ-320,-520,-620.
Манометры ТМ-320,-520,-620
| Тип манометра | Диаметр корпуса | Класс точности | Диапазон показаний, МПа | Резьба присоединения | Присоединение (расположение штуцера) | Цена, руб.** |
| ТМ-220 | 50 | 2,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G¼ | радиальное | 470 |
| осевое | 540 | |||||
| 0…16 / 25 / 40 / 60 | радиальное | 495 | ||||
| осевое | 560 | |||||
| ТМ-320 | 63 | 1,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G¼ / М12×1,5 | радиальное | 545 |
| осевое | 580 | |||||
| радиальное байонет | 570 | |||||
| осевое байонет | 615 | |||||
| 0…16 / 25 / 40 / 60 | радиальное | 560 | ||||
| осевое | 625 | |||||
| радиальное байонет | 590 | |||||
| осевое байонет | 655 | |||||
| 0…100 | радиальное | 1265 | ||||
| ТМ-520 | 100 | 1 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G½ / М20×1,5 | радиальное | 1480 |
| осевое или эксцентрическое | 1600 | |||||
| 0…16 / 25 / 40 / 60 | радиальное | 1590 | ||||
| осевое или эксцентрическое | 1680 | |||||
| ТМ-620 | 150 / 160* | 1 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | G½ / М20×1,5 | радиальное | 2640 |
| 0…16 / 25 / 40 / 60 | 2845 |
Вакуумметры ТВ-320,-520,-620
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) | Цена, руб.** |
| ТВ-320 | 63 | 1,5 | −0,1…0 | G¼ / М12×1,5 | радиальное | 545 |
| осевое | 580 | |||||
| радиальное байонет | 640 | |||||
| осевое байонет | 660 | |||||
| ТВ-520 | 100 | 1 | G½ / М20×1,5 | радиальное | 1520 | |
| осевое или эксцентрическое | 1645 | |||||
| ТВ-620 | 150 / 160* | 1 | радиальное | 2730 |
Мановакуумметры ТМВ-320,-520,-620
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) | Цена, руб.** |
| ТМВ-320 | 63 | 1,5 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | G¼ / М12×1,5 | радиальное | 545 |
| осевое | 580 | |||||
| радиальное байонет | 640 | |||||
| осевое байонет | 660 | |||||
| ТМВ-520 | 100 | 1 | G½ / М20×1,5 | радиальное | 1520 | |
| осевое или эксцентрическое | 1645 | |||||
| ТМВ-620 | 150 / 160* | 1 | радиальное | 2730 |
* — под заказ
** Все приведенные в данном подразделе цены на манометры ТМ-320,-520,-620 (вакуумметры ТВ, мановакуумметры ТМВ) указаны без учета НДС=20%, на базовое исполнение, без учета гидрозаполнения, дополнительных опций и услуг (см. список ниже), акций, скидок и спецпредложений, в расчете на мелкооптовый заказ, конкретные условия поставки и цены, как заказать (купить) манометр ТМ-320, ТМ-520, ТМ-620, наличие на складе или срок изготовления/производства — уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Дополнительные опции, услуги и гидрозаполнение
Внимание! По умолчанию приборы продаются «сухими», готовыми к гидрозаполнению (глицерином или силиконом). По заказу приборы могут быть поставленными с гидрозаполнением, заполнение оплачивается отдельно, цена заполнения высылается по запросу.
Цена на приведенные ниже дополнительные услуги (опции и исполнения) высылается по запросу.
| Наименование дополнительной опции (услуги) | Тип манометра |
| Безопасное стекло (триплекс), с установкой | ТМ (ТВ, ТМВ)-520 |
| ТМ (ТВ, ТМВ)-620 | |
| Объединение с разделителем (РМ-Н11, РМ-С10, РМ-В10, РМ-С21) | ТМ (ТМВ)-520, -620 |
| ТМ (ТМВ)-520, -620 + рукав | |
| Объединение с разделителем (РМ-К11, РМ-М31) | ТМ-520, -620 |
| Фланец, с установкой | ТМ (ТВ, ТМВ)-320Р, -320Т |
| передний / задний для ТМ (ТВ, ТМВ)-520Р, -520Т | |
| передний / задний ТМ (ТВ, ТМВ)-620Р | |
| Скоба, тип 1 (прямая) | ТМ (ТВ, ТМВ)-220Т, -320Т |
| Скоба, тип 2 (баттерфляй) | ТМ (ТВ, ТМВ)-320Т |
| Скоба, с установкой | ТМ (ТВ, ТМВ)-520ТЭ |
| ТМ (ТВ, ТМВ)-620ТЭ | |
| Указатель предельных значений (нержавеющая сталь) | ТМ (ТВ, ТМВ)-520, -620 |
| Указатель рабочего давления (1 маркер / 2 маркера на циферблате), с установкой | ТМ (ТВ, ТМВ)-520, -620 |
| ТМ (ТВ, ТМВ)-220, -320 | |
| Исполнение корпуса с IP66 | ТМ (ТВ, ТМВ)-520, 620 |
| Исполнение штуцера с резьбой NPT | ТМ (ТВ, ТМВ) |
| Индивидуальная двойная шкала Индивидуальная шкала в кг/см2 | ТМ (ТВ, ТМВ)-220, -320 |
| ТМ (ТВ, ТМВ)-520, -620 | |
| Нанесение индивидуального № на прибор | ТМ (ТВ, ТМВ) |
| Свидетельство о поверке к нумерованному прибору | ТМ (ТВ, ТМВ) с индивидуальным номером |
| Индивидуальный паспорт на нумерованный прибор | ТМ (ТВ, ТМВ) с индивидуальным номером |
| Обезжиривание прибора под кислород (+ паспорт, знак О2 на циферблате) | ТМ (ТВ, ТМВ) без гидрозаполнения, кроме ТМ (ТВ, ТМВ)-220, -320 |
| ТМ (ТВ, ТМВ)-220, -320 | |
| Нанесение на циферблат «NH3» и пр. знаков | ТМ (ТВ, ТМВ), кроме ТМ (ТВ, ТМВ)-320 |
| ТМ (ТВ, ТМВ)-220, -320 | |
| Первичная заводская поверка | ТМ (ТВ, ТМВ) |
| Периодическая поверка | ТМ (ТВ, ТМВ) |
| Пломбировка манометра (под заказ) | ТМ (ТВ, ТМВ)-520, -620 |
| Ремонт (кроме ТМ-220) | ТМ (0–1,6 МПа) |
| ТМ (2,5–40 МПа) | |
| ТМ (60–100 МПа) | |
| ТВ | |
| ТМВ | |
| Очистка прибора от загрязнений (мазут, краска и пр.) | ТМ (ТВ, ТМВ) |
Технические характеристики манометров ТМ-320, ТМ-520, ТМ-620 (вакуумметров ТВ, мановакуумметров ТМВ)
| Параметр (характеристика) манометра ТМ-320,-520,-620 | Значение параметра (характеристики) |
| Номинальный диаметр корпуса, D | 63; 100; 150мм |
| Класс точности | 1; 1,5% |
| Диапазоны показаний давления | 0…0,1…100 МПа |
| Рекомендуемые диапазоны измерений давления | Постоянная нагрузка: ¾ шкалы Переменная нагрузка: ⅔ шкалы Кратковременная нагрузка: 110% шкалы |
| Температура измеряемой среды Тис | до +150 °C (без заполнения) до +100 °C (с заполнением) |
| Температура окружающей среды Тос | −20…+60 °C (глицерин ПК-94) −60…+60 °C (силикон АК-50, ПМС-50) −60…+60 °C (без заполнения) |
| Присоединение к процессу | Радиальное — Ø все; Осевое — Ø 63, 100; |
| Резьба присоединения | М20х1,5; G½; М12×1.5; G¼; |
| Чувствительный элемент | Медный сплав |
| Штуцер | Медный сплав |
| Трибко-секторный механизм | Медный сплав |
| Циферблат | Алюминий, шкала черная на белом фоне |
| Стрелка | Опционально: с корректором нуля (Ø 100, 150) |
| Материал корпуса | нержавеющая сталь 08Х18Н10 |
| Степень пылевлагозащиты | IP65 |
| Стекло | Органическое Опционально: минеральное многослойное безопасное (Ø 100, 150) |
| Кольцо | Нержавеющая сталь 08Х18Н10 Ø100, 150 — байонетное Ø63 — завальцованное |
| Межповерочный интервал (МПИ) | 2 года |
Габаритные и монтажно-присоединительные размеры виброустойчивых манометров ТМ/ТВ/ТМВ-320,-520,-620
Для просмотра изображения нажать на картинку для возврата на страницу нажать на ← (назад)
Исполнение Р (радиальное) Исполнение Т (осевое)
| ∅ | D1 | D2 | b | b1 | e | h | f | S | G | Вес | Вес с заполнением |
| 63 | 69 | 62 | 32 | 56 | 6 | 56 | 12 | 14 | G¼ M12×1,5 |
0,14 | 0,23 |
| 100 | 111 | 100 | 50 | 86 | 18 | 83 | 15 | 22 | G½ M20×1,5 |
0,51 | 0,86 |
| 150 | 161 | 149 | 50 | — | 18 | 112 | 17 | 22 | 0,70 | 1,47 |
Форма записи условного обозначения при заказе манометров ТМ-320, ТМ-520, ТМ-620
Для того, чтобы заказать (купить) манометр ТМ-320, ТМ-520, ТМ-620 (вакуумметр ТВ-, мановакуумметр ТМВ-), при оформлении заказа необходимо придерживаться условных обозначений, кодов и порядка, приведенных в следующей таблице::
| Тип | манометр | ТМ |
| вакуумметр | ТВ | |
| мановакуумметр | ТМВ | |
| Диаметр корпуса, мм | 50 | 2 |
| 63 | 3 | |
| 100 | 5 | |
| 150, 160 | 6 | |
| Материал корпуса | нержавеющая сталь | 2 |
| Материал штуцера и чувствительного элемента | медный сплав | 0 |
| Присоединение (расположение штуцера) | радиальное | Р |
| радиальное с задним фланцем | РКТ | |
| осевое | Т | |
| осевое со скобой | ТС | |
| осевое с передним фланцем | ТКП | |
| осевое с задним фланцем | ТКТ | |
| эксцентрическое | ТЭ | |
| эксцентрическое со скобой | ТЭС | |
| эксцентрическое с передним фланцем | ТЭКП | |
| эксцентрическое с задним фланцем | ТЭКТ | |
| Гидрозаполнение | нет | 0 |
| глицерин | 1 | |
| силикон | 2 | |
| Электроконтактная приставка | нет | 0 |
| Диапазон показаний давлений, МПа | ТМ | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 |
| ТВ | −0,1…0 | |
| ТМВ | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | |
| Резьба присоединения | Ø100, 150, 160 | G½; М20×1,5 |
| Ø63 | G¼; М12×1,5; | |
| Ø50 | G¼ | |
| Класс точности | Ø100, 150, 160 | 1 |
| Ø63 | 1,5 | |
| Ø50 | 2,5 | |
| Опция | Ø63 | — |
| Байонет |
Пример записи условного обозначения манометра при заказе и его расшифровка
ТМ – 320 Р.00 (0–1 МПа) 1,5% M12×1,5
Манометр виброустойчивый (ТМ), модификация 320 (320), исполнение радиальное (Р), гидрозаполнение — нет (0), электроконтактная приставка — нет (0), диапазон показаний 0-1 МПа (0-1МПа), класс точности 1,5 (Кл. 1,5%), присоединение штуцер с наружной резьбой М12х1,5 (М12х1,5), далее по запросу могут указываться дополнительные опции, через /.
Также возможно заказать Дополнительное и вспомогательное оборудование для манометров (КМЧ, отводы-охладители, прокладки герметизирующие и т.п.).
Возможные ошибки при оформлении заказа на вибростойкие мановакуумметры ТМ320, ТМ520, ТМ620, ТВ-320/520/620, ТМВ-320/520/620
Ввиду относительного многообразия исполнений и относительной сложности формы заказа, рекомендуем быть внимательными при оформлении заказа на вибростойкие мановакуумметры ТМ320, ТМ520, ТМВ620, ТВ-320/520/620, ТМВ-320/520/620, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— неправильное или некорректное название прибора: вибро-стойкий мано-вакууметр жидконаполненный, гидрозаполненный, заполненный, глицериновый, гидравлический, вибро-устойчивый напоромер для аммиака, аммиачный манометр, измеритель напора, тяги, тягомер, преобразователь, датчик давления, регистратор, пневмодатчик, пневмометр, регулятор, сигнализатор, анализатор, сенсор, индикатор и и прочие ошибки в обозначении прибора.
— неправильные обозначения модели: ТМ320, ТМ520, ТМ620, ТМВ320, ТМВ520, ТМВ620, ТВ320, ТВ520, ТВ620, и т.п.;
— ошибки написания, связанные с переводом, транслитераций или раскладкой клавиатуры, например: pressure-and-vacuum-gauges, vacuum gauges, indicating and vibration-resistant, vibration resistant pressure gauges TM-320, TM-520, TM-620, TMB-320/520/620, TB-320/520/620, tm-320-520-620-r-t vibroustojchivyj manometr, NV-320, NV-520, NV-620 (в En-раскладке) и т.п. и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на вибростойкие мановакуумметры TM/TB/TMB-320,-520,-620, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и мы подберем необходимое Вам оборудование в лучшем соотношении Цена-Качество-Срок изготовления/поставки — Наличие на складе в Москве.
Техническая документация на виброустойчивые манометры ТМ-320,-520,-620-Р/Т (вакуумметры ТВ-, мановакуумметры ТМВ-):
см. Карта заказа ТМ-320,-520,-620-Р/Т манометры, вакуумметры и мановакуумметры виброустойчивые (скачать опросный лист).
см. Технические характеристики ТМ-320,-520,-620-Р/Т манометры, вакуумметры и мановакуумметры виброустойчивые (Тех.описание).
см. Руководство по эксплуатации ТМ-320,-520,-620-Р/Т манометры, вакуумметры и мановакуумметры виброустойчивые .
см. Методика поверки ТМ-320,-520,-620-Р/Т манометры, вакуумметры и мановакуумметры виброустойчивые .
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
