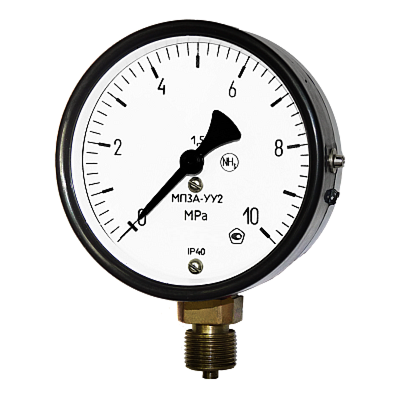

МП3А-У, ВП3А-У, МВП3А-У манометры, вакуумметры, мановакуумметры аммиачные

Показывающие стрелочные аммиачные(«А»-NH3) манометры МП3А-У, вакуумметры ВП3А-У и мановакуумметры МВП3А-У диаметром корпуса 100мм являются механическими стрелочными приборами и предназначены для измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака (химическая формула аммиака — NH₃ ).
Ранее выпускавшиеся модификации — АМУ-1, АМУ-2, АМВУ-1.

Стоимость технических манометров МП3А-У, вакуумметров ВП3А-У и мановакуумметров МВП3А-У зависит от диапазона измерения (далее ДИ), класса точности (1-1,5%), степени пылеводозащиты, специальных исполнений, дополнительных опций (см. таблицы внизу), а также объема заказа, условий поставки и прочих факторов. За стандартный (базовый) вариант принимается исполнение для измерения давления жидкости, с радиальным штуцером М20х1,5, класс точности 1,5%, степень пылеводозащиты IP40, климатика У2, в прочих базовых(стандартных) исполнениях.

(см. также форму заказа манометров МП3А-У, ВП3А-У, МВП3А-У, как выбрать, заказать, купить).

Стоимость базового исполнения (оптовая цена аммиачного манометра МП3А-У с классом точности 1,5%, радиальным штуцером М20х1,5, степень защиты-IP40, климатика-У2(-50…+60С), оптовая цена:

*Все приведенные в данном подразделе цены на манометры МП3А-У указаны без налога НДС=20%, без учета акций, скидок и спецпредложений, конкретные цены, условия поставки, как заказать (купить) манометр МП3А-У, МВП3А-У, ВП3А-У, наличие на складе или срок изготовления/производства  уточняйте у менеджеров.

На складе в Москве могут имеются в наличии аммиачные манометры МП3А-У с диапазонами 0 — 4, 6, 10, 16, 25 кгс/см2 в стандартном исполнении (радиальный штуцер М20х1,5, класс точности — кт 1,5%, IP40, шкала в СГС: кгс/см2), наличие других вариантов исполнения и диапазонов необходимо уточнять при конкретном заказе, учитывая, что при отсутствии в наличии плановый срок изготовления на производстве составит 15-20 рабочих дней.

Дополнительное и вспомогательное оборудование для манометров МП3А-У (ВП3А, МВП3А):
Отборные устройства (ОУ): бобышки, отводы или импульсные трубки (линии).
Краны (до 1,6/2,5МПа) и клапаны манометровые (свыше 2,5МПа), клапаны нажимные и предохранительные.
Прокладки(уплотнения), переходники, демпферы, охладители, разделители мембранные РМ, соединительные рукава.
см. подробнее о дополнительном оборудовании и арматуре для манометров

Технические характеристики аммиачных манометров и вакуумметров МП3А-У, ВП3А-У и МВП3А-У

Диапазоны показаний аммиачных приборов МП3А-У, ВП3А-У и МВП3А-У

Опции и специальные исполнения мановакуумметров МП-, ВП-, МВП-3АУ

Температурная шкала — по требованию потребителя приборы поставляются с дополнительной температурной шкалой
Обезжиривание — по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
Атомное исполнение — по требованию потребителя приборы изготавливаются для поставки на объекты атомной энергетики (класс безопасности 3 и 4)
Экспортное исполнение — по требованию потребителя приборы изготавливаются для поставки на экспорт
Демпфер — с демпфером поставляются приборы с диапазоном показаний со 160 кгс/см2, наличие демпфера у приборов с диапазоном показаний до 100 кгс/см2 оговаривается при заказе
Технологическая черта на шкале — по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
Пломбировка — по требованию потребителя приборы пломбируются
Табличка — по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
Заводской номер — по требованию потребителя приборы поставляются с заводским номером
Повышенная надежность — специальное исполнение, обеспечивающее повышенную надежность продукции (опция НАДПРО).

Гарантии изготовителя:
Гарантийный срок эксплуатации МП3АУ — 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы — не менее 10 лет.

Поверка приборов: отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
По требованию потребителя: отметка о первичной поверке ставится в паспорте на прибор; отметка о первичной поверке ставится на стекле прибора.

Форма записи условного обозначения и схема составления заказа аммиачного манометра МПЗА, ВПЗА, МВПЗА-У

Для того, чтобы заказать (купить) манометр аммиачный МП3А-У, вакуумметр ВП3А-У, мановакуумметр МВП3А-У, при оформлении заявки нужно придерживаться условных обозначений, кодов  и порядка, приведенных в следующей таблице

В схеме условного обозначения прибора не указываются данные стандартного, базового исполнения, а также другие технические характеристики, в случае если они являются единственными для данного типа приборов.

Примеры записи условного обозначения манометров для аммиака при заказе:

манометр аммиачный МП3А-У — 10 кгс/см2 — 1,5% — Ф — П.П.Пас — Пл.
вакуумметр аммиачный ВП3А-У -1-0 кгс/см2 — 1,5% — ФОШ- IP40 — G1/2 — ЦСМ
мановакуумметр аммиачный МВП3А-У -1+5 кгс/см2 — 1% — ФОШ — IP53 — G1/2

Возможные ошибки при оформлении заказа на мановакуумметры МПЗА, ВПЗА, МВПЗА-У-NH3

Ввиду  относительного многообразия марок, моделей и модификаций аммиачных мановакууметров МПЗА, ВПЗА, МВПЗА-У-NH3, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— неправильное или некорректное название прибора, отличающееся от заводского: манометр для аммиака NH3, датчик аммиака, манометр для холодильников, измеритель-регулятор давления, напора, напоромер, датчик давления, сигнализатор давления, преобразователь, газоанализатор, анализатор, сенсор, детектор, индикатор, регистратор и т.д. и т.п.
— неправильные обозначения и запись модели: МПЗА, ВПЗА, МВП -ЗАУ; МПЗАУ, ВПЗАУ, МВПЗАУ (вместо цифры-3 стоит буква-«З» и т.п.), МП-3АУ, ВП-3АУ, МВП-3АУ; МП-3АУ, ВП-3АУ, МВП-3АУ, -3АУ, ПМ, ВП, МПВи т.п.
— ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм, мПА и пр.
— ошибки, связанные с транслитераций или раскладкой клавиатуры, например: ammonia pressure gauge, manometer for ammonia dm-05-13, manometers mp3a-u, mp-3au, mp3au, mpz, vp3a, vpz, mvp3a-u, mvpz, vg3a dg3 vdg3 (в En-раскладке) и т.п. и т.д.
измерения избыточного и вакуумметрического давления жидкого, газообразного и водного раствора аммиака (химическая формула аммиака — NH₃ ).
Ранее выпускавшиеся модификации — АМУ-1, АМУ-2, АМВУ-1.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на манометры и мановакуумметры для аммиака ДМ/ДА-05100/05160-NH3, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения, и мы поймем и подберем необходимое Вам оборудование по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).

Техническая документация на аммиачные манометры МП3А-У, вакуумметры ВП3А-У, мановакуумметры МВП3А-У
см. Карта заказа МП3А-У, ВП3А-У, МВП3А-У манометры аммиачные (скачать опросный лист).
см. Технические характеристики МП3А-У, ВП3А-У, МВП3А-У манометры аммиачные (Тех.описание).
см. Руководство по эксплуатации МП3А-У, ВП3А-У, МВП3А-У манометры аммиачные.
см. Методика поверки МП3А-У, ВП3А-У, МВП3А-У манометры аммиачные.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).

Габаритные и монтажно-присоединительные размеры МП-3АУ, МВП-3АУ, ВП-3АУ

Резьба штуцера — M20x1.5-8g (базовое исполнение) или по заказу: G1/2-B (трубная), К1/2 (коническая).

1. Радиальный штуцер, без фланца — РШ (штуцер снизу, без борта под монтаж на трубе).

2. Радиальный штуцер, с задним фланцем — РШБ (штуцер снизу, задний борт под монтаж на стене).

3. Осевой (торцевой) штуцер, без фланца — ОШ (штуцер сзади, без борта под монтаж на трубе).

4. Осевой (торцевой) штуцер, с передним фланцем — ОШБ (штуцер сзади, передний борт под монтаж в щите).

Дополнительное и вспомогательное оборудование для аммиачных показывающих манометров-МП, вакуумметров-ВП и мановакуумметров-МВП

1. Защитно-монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые.
4. Переходники М/G нар/вну, муфты, бочёнки (материал сталь, латунь, нержавейка).
5. Защитная арматура: Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (обычно: фланец(задний или передний), скоба, кронштейн, крепеж).
7. КПЧ – комплект присоединительных частей (обычно: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Указатели рабочего давления (стрелка-ябедник).
9. Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные влагозащитные шкафы и чехлы, применение спец. обогревателей.
10. Жидкости для заполнения: глицерин или силикон (для виброустойчивых мод.-ВУ).
11. Запчасти и Принадлежности — ЗиП (стрелки, циферблат/шкалы, стекла, механизм).
см. подробнее о дополнительном оборудовании приборов давления
