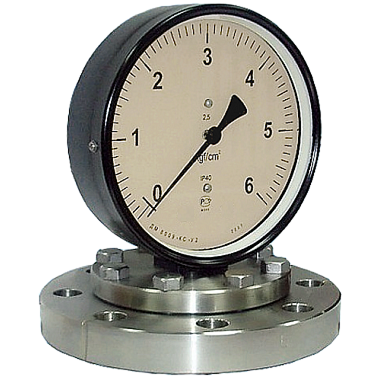

Манометры ДМ8009-Кс, вакуумметры ДВ8009-Кс, мановакуумметры ДА8009-Кс коррозионностойкие

Мембранные показывающие коррозионностойкие манометры ДМ8009-Кс, вакуумметры ДВ8009-Кс, мановакуумметры ДА8009-Кс предназначены для измерения избыточного и вакуумметрического давления агрессивных некристаллизующихся жидких и газообразных сред (исп.I), а также агрессивных кристаллизующихся жидких сред (исп.II), максимальная скорость коррозии в которых не превышает: для фторопласта 3 и 4 – 0,005 мм/год; для стали 10Х17Н13М2Т, 08Х22Н6Т и 12Х18Н9Т – 0,1 мм/год.

В качестве чувствительного элемента используется мембрана, встроенная во фланец.

Исполнения манометров ДМ8009-Кс, вакуумметров ДВ8009-Кс, мановакуумметров ДА8009-Кс по способу присоединения к процессу:

— исполнение I: радиальное, способ присоединения к месту отбора давления — с помощью штуцера, только для некристаллизующихся сред;
— исполнение II: радиальное, способ присоединения к месту отбора давления — с помощью фланца, для кристаллизующихся сред.

см. технические характеристики ДМ8009-Кс.
см. форму заказа манометра ДМ8009-Кс, ДВ8009-Кс, ДА8009-Кс, как купить доп.оборудование.
см. ниже прайс-лист (цены) на манометры ДМ8009-Кс, ДВ8009-Кс, ДА8009-Кс.

Гарантии изготовителя:
Гарантийный срок эксплуатации — 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы — не менее 8 лет.

Межповерочный интервал (МПИ) — 2 года.

Стоимость базового исполнения (оптовая цена ДМ8009-Кс, ДВ8009-Кс, ДА8009-Кс с кл.т. 2,5%, рад. шт М20х1,5, IP40, У2(-50…+60С)

Стоимость показывающих коррозионностойких манометров ДМ8009-Кс, вакуумметров ДВ8009-Кс и мановакуумметров ДА8009-Кс зависит от диапазона измерения (далее ДИ), класса точности, специальных исполнений, дополнительных опций, объема заказа и прочих факторов (за стандартный (базовый) вариант принимается исполнение для измерения давления жидкости, с радиальным штуцером М20х1,5, класс точности 2,5%, степень пылеводозащиты IP40, климатика У2).

*Приведенные в данном подразделе цены на ДМ8009-Кс, ДВ8009-Кс, ДА8009-Кс указаны без НДС=20%, без учета акций, скидок и спецпредложений, конкретные условия поставки и цены, как заказать (купить) манометр ДМ8009-Кс, вакуумметр ДВ8009-Кс, мановакуумметр ДА8009-Кс, наличие на складе или срок изготовления/производства — уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.

На складе в Москве всегда имеются в наличии манометры ДМ8009-ВУ, ДВ8009-ВУ, ДА8009-ВУ с диапазонами 0 — 4, 6, 10, 16, 25 кгс/см2 в стандартном исполнении (радиальный штуцер М20х1,5, класс т. 1,5%, IP40, шкала кгс/см2), наличие других вариантов исполнения и диапазонов необходимо уточнять при конкретном заказе, учитывая, что при отсутствии в наличии плановый срок изготовления на производстве составит 15-20 рабочих дней.

Дополнительное и вспомогательное оборудование для коррозионностойких манометров ДМ8009-Кс, ДВ8009-Кс, ДА8009-Кс:
Отборные устройства (ОУ): бобышки, отводы или импульсные трубки (линии).
Краны (до 1,6/2,5МПа) и клапаны манометровые (свыше 2,5МПа), клапаны нажимные и предохранительные.
Прокладки(уплотнения), переходники, демпферы, охладители, разделители мембранные РМ, соединительные рукава.
см. подробнее о дополнительном оборудовании

Технические характеристики манометров ДМ8009-Кс, вакуумметров ДВ8009-Кс, мановакуумметров ДА8009-Кс коррозионностойких

Принцип действия коррозионностойких мембранных показывающих манометров ДМ8009-Кс, вакуумметров ДВ8009-Кс, мановакуумметров ДА8009-Кс основан на перемещении центра мембраны под действием измеряемого давления. Перемещение мембраны через передаточный механизм преобразуется во вращательное движение показывающей стрелки.

Рабочие среды для ДМ8009-Кс, ДВ8009-Кс, ДА8009-Кс:

— серная кислота,
— соляная кислота,
— сероводород,
— азотная кислота,
— фосфорная кислота,
— усусная кислота,
— 10% растворы щёлочей,
— уксусно-кислое серебро,
— хлористый аммоний,
— метиленхлорид,
— мышьяковосодовый раствор,
— сырые жирные кислоты,
— миноэтаноламин,
— хлор,
— хлористый водород,
— медноаммиачный раствор 12Х18Н9Т,
— аммиак,
— ацетилен,
и другие агрессивные среды, в том числе кристаллизующиеся.

Основные метрологические параметры и технические характеристики коррозионностойких манометров ДМ8009-Кс, ДВ8009-Кс, ДА8009-К

Диапазоны измерения и показаний приборов ДМ8009-Кс, ДВ8009-Кс, ДА8009-Кс

Габаритные и монтажно-присоединительные размеры ДМ8009-Кс, ДВ8009-Кс, 8009-Кс

Для просмотра изображения нажать на картинку, для возврата на страницу нажать ← назад

Исполнения I

Исполнения II

Дополнительные опции и исполнения мановакуумметров ДМ8009-Кс, ДВ8009-Кс, ДА8009-Кс

Обезжиривание — по заказу приборы поставляются с обезжиренной рабочей полостью (держатель, бурдон).
Технологическая черта на шкале — по требованию потребителя выполняется нанесение технологической черты на циферблат (в примечании к заказу необходимо указать на какой отметке)
Пломбировка — по заказу приборы пломбируются.
Табличка — по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора.
Заводской номер — по заказу приборы поставляются с заводским серийным номером.
Повышенная надежность — специальное исполнение, обеспечивающее повышенную надежность продукции (опция НАДПРО).

Поверка приборов: отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
По требованию потребителя: отметка о первичной поверке ставится в паспорте на прибор; отметка о первичной поверке ставится на стекле прибора.

Форма записи обозначения и схема составления заказа манометра ДМ8009-Кс, ДВ8009-Кс, ДА8009-Кс

При оформлении заказа на коррозионностойкие манометры ДМ8009-Кс, ДВ8009-Кс, ДА8009-Кс нужно придерживаться условных обозначений, кодов  и порядка, отраженных в следующей таблице:

В схеме условного обозначения прибора не указываются данные стандартного, базового исполнения, а также другие технические характеристики, в случае если они являются единственными для данного типа приборов.
Примеры обозначения:
манометр ДМ8009-Кс — 10 кгс/см2 — 2,5%  — П.П.Пас — Пл.
вакуумметр ДВ8009-Кс -1-0 кгс/см2 — 1,5% — ОШ- IP40- G1/2 — ЦСМ
мановакуумметр ДА8009-Кс -1+5 кгс/см2 — 1,5%  — IP40 — G1/2

Также по отдельному заказу можно приобрести дополнительное оборудование для манометров и прочих приборов контроля давления — защитно-монтажную арматуру, краны манометровые, переходники и т.д. и т.п. (см. ниже по тексту подробную информацию о допоборудовании для манометров, напоромеров и тягонапоромеров).

Возможные ошибки при оформлении заказа на коррозиестойкие (нержавеющие) мановакуумметры ДМ-8009-Кс, ДВ-8009-Кс, ДА-8009-Кс

Ввиду  относительного многообразия  исполнений коррозиестойких (нержавеющих) мановакуумметров ДМ-8009-Кс, ДВ-8009-Кс, ДА-8009-Кс, относительной сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки в заявке на покупку.
Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: коррозионно стойкий мано-вакууметр, коррозиеустойчивый напоромер, агрессивостойкий измеритель напора, тяги, тягомер, преобразователь, датчик давления, регистратор, пневмодатчик, пневмометр, регулятор, сигнализатор  и и прочие ошибки в обозначении прибора.
— орфографические ошибки и описки, неправильные обозначения модели: ДМ8009Кс, ДВ8009Кс, ДА8009Кс, ДМ-8009Кс, ДВ-8009Кс, ДА-8009Кс, -9Кс и т.п.;
— ошибки написания, связанные с переводом, транслитераций или раскладкой клавиатуры, например: corrosion resistant pressure gauges DM8009-KS, DV8009-KS, DA8009-KS, manometry dm8009-ks vakuummetry dv8009-ks manovakuummetry da8009-ks korrozionnostojkie, LV8009-Rc, LD8009-Rc, LF8009-Rc (в En-раскладке) и т.п. и т.д.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на коррозионно-стойкие мановакуумметры ДМ-8009-Кс, ДВ-8009-Кс,  ДА-8009-Кс не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, кли,матику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и мы подберем необходимое Вам оборудование.

Также можем предложить купить по ценам изготовителя уже со склада в Москве продукцию наших партнеров: Метер,  Саранский приборостроительный завод (г. Саранск), Завод Механических изделий, НПЦ Манометр (г. Томск), ЗАО Сектор, Манотомь, ТМЗ, Теплоконтроль, Промприбор и других.

Техническая документация на манометры ДМ8009-Кс, вакуумметры ДВ8009-Кс, мановакуумметры ДА8009-Кс:
см. Карта заказа ДМ8009-Кс, ДВ8009-Кс, ДА8009-Кс манометры, вакуумметры и мановакуумметры коррозионностойкие (скачать опросный лист).
см. Технические характеристики ДМ8009-Кс, ДВ8009-Кс, ДА8009-Кс манометры, вакуумметры и мановакуумметры коррозионностойкиее (Тех.описание).
см. Руководство по эксплуатации ДМ8009-Кс, ДВ8009-Кс, ДА8009-Кс манометры, вакуумметры и мановакуумметры коррозионностойкие.
см. Методика поверки ДМ8009-Кс, ДВ8009-Кс, ДА8009-Кс манометры, вакуумметры и мановакуумметры коррозионностойкие.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).

Дополнительная информация, разъяснения и понятия:

* Трубка Бурдона – это кольцеобразная трубка с овальным сечением. Давление измеряемой среды действует на внутреннюю поверхность трубки и вызывает перемещение незакрепленного конца трубки. Это перемещение пропорционально величине давления, преобразуется механизмом и отображается стрелкой на циферблате.
