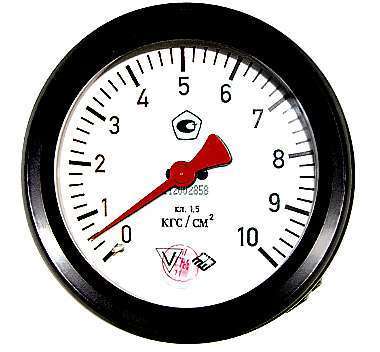

Манометр МП1100 (DRChg-100-1)

Манометры МП1100 (DRChg-100-1) для подвижного состава железных дорог (РЖД), а также во всех движущихся средствах, тормозная система которых работает на сжатом воздухе изготавливаются в рамках норм EN 837-1 и DIN 38030. Приборы оснащены двумя измерительными системами, работающими независимо друг от друга. Диапазон измерений: 0-0,6 ; 0-1,0 или 0-1,6 МПа. Класс точности: 1,5%. Диапазон рабочей температуры: -50…+60 С. Приемка ОТК.

Приборы выполнены с крепежными скобами для монтирования на щитах и, как комбинированные приборы, они имеют подсветку шкалы. Хорошее считывание показаний обеспечивается за счет использования антибликового стекла.
Присоединение к процессу осуществляется с помощью штуцеров по EN 8434-1 (DIN2353) с 24°- конусом. Для присоединения на трубу могут быть поставлены зажимное кольцо и накидная гайка.

1. Стоимость и ценообразующие факторы манометров МП1100 (DRChg-100-1)

Стоимость манометров МП1100 (DRChg-100-1) для подвижного состава железных дорог (РЖД) зависит от диапазона измерения (далее ДИ), класса точности (1,5), степени защиты, специальных исполнений, а также объема заказа, условий поставки и прочих факторов. За стандартный (базовый) вариант принимается исполнение для измерения давления воздуха, со штуцером по EN 8434-1 (DIN2353) с 24°, класс точности 1,5%, степень пылеводозащиты IP54, в прочих базовых (стандартных) исполнениях.

На складе в Москве всегда имеются в наличии манометры МП1100 (DRChg-100-1) с диапазонами 0 — 6 кгс/см² в стандартном исполнении со штуцером по EN 8434-1 (DIN2353) с 24°, класс точности — кл.т. 1,5 %, IP54, наличие других вариантов исполнения и диапазонов необходимо уточнять при конкретном заказе, учитывая, что при отсутствии в наличии плановый срок изготовления на производстве составит 15-20 рабочих дней.

см. подробнее о дополнительном оборудовании и арматуре для манометров

2. Технические характеристики манометров МП1100 (DRChg-100-1)

3. Возможные ошибки при оформлении заказа на манометры МП1100 (DRChg-100-1)

Ввиду  относительного многообразия марок, моделей и модификаций манометров МП1100 (DRChg-100-1), сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:

орфографические ошибки и описки: МП100 (DRChg-100-1) и т.д.
неправильные обозначения и запись модели: МП1000 и т.п.
ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм, мПА и пр.
ошибки связанные с транслитераций или раскладкой клавиатуры, например: vg1100 (в En-раскладке) и т.д.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на манометры МП1100 (DRChg-100-1)
не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и мы поймем и подберем необходимое Вам оборудование.

4. Дополнительное и вспомогательное оборудование манометров МП1100 (DRChg-100-1)

1. Защитно-монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые.
4. Переходники М/G нар/вну, муфты, бочёнки (материал сталь, латунь, нержавейка).
5. Защитная арматура: Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (обычно: фланец(задний или передний), скоба, кронштейн, крепеж).
7. КПЧ – комплект присоединительных частей (обычно: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Указатели рабочего давления (стрелка-ябедник).
9. Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные влагозащитные шкафы и чехлы, применение спец. обогревателей.
10. Жидкости для заполнения: глицерин или силикон (для виброустойчивых мод.-ВУ).
11. Запчасти и Принадлежности — ЗиП (стрелки, циферблат/шкалы, стекла, механизм).
см. подробнее о дополнительном оборудовании приборов давления

5. Разрешительная и техническая документация на манометры МП1100 (DRChg-100-1)

По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат об утверждении типа СИ, разрешения на применение, паспорт изделия, техническое описание и руководство по эксплуатации манометров МП1100 (DRChg-100-1), описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.

Подробное техническое описание и руководство по эксплуатации содержит следующие разделы:
— назначение, описание и обозначение типов (марка, модель);
— технические данные (такие характеристики: диапазон измерений (показаний) и допускаемой погрешности, классы точности и пр.);
— устройство и работа (принцип действия, конструкция и пр.);
— условия эксплуатации, степени защиты и устойчивости;
— монтаж, уплотнения, условия хранение;
— указание мер безопасности при монтаже и эксплуатации;
— условия хранения, транспортировки, правила монтажа, эксплуатации и демонтажа;
— методика поверки, межповерочный интервал, средства поверки;
— техническое обслуживание и ремонт (неисправности, причины, методы и способы устранения);
— упаковка, маркировка, транспортирования маркировка;
— масса, габаритные и присоединительные размеры;
— дополнительное оборудование, запчасти и принадлежности (ЗиП).

 2015-2023 все права и текст защищены;
текст зашифрован, копирование отслеживается и преследуется;
авт.-ДИА, соавторы Тмск ск, МТ/СМ/ФТ-МА/МП, КЦ-М5/П10.
ГК Теплоприбор — производство и поставка КИПиА: Приборы измерения и контроля давления / Манометры, напоромеры, дифманометры / Манометр МП1100 (DRChg-100-1) и другие.
См. тех. описание/характеристики, прайс-лист (оптовая цена), рекомендации по выбору, аналоги и замены, форму заказа (как правильно выбрать, заказать и купить) манометры МП1100 (DRChg-100-1) по цене производителя, проверить наличие на складе в Москве (или уточнить срок изготовления).
Также см. способы доставки и отгрузка ТК (Деловые Линии и другими) по всей территории РФ. Прочую информацию по заказу — см. официальный сайт ГК Теплоприбор раздел Приборы измерения и контроля давления.

Мы будем рады, если вышеизложенная информация оказалась полезна Вам, а также заранее благодарим за обращение в любое из представительств группы компаний «Теплоприбор» (три Теплоприбора, Теплоконтроль, Промприбор и другие предприятия) и обещаем приложить все усилия для оправдания Вашего доверия.

Вернуться в начало страницы.

II. Выдержка из руководства по эксплуатации (РЭ) МП 1100 (DRChg-100-1)

1. Требования безопасности.
1.1 Подключение приборов должен осуществлять только обученный персонал, ознакомленный с руководством по эксплуатации прибора, а также прошедшие инструктаж по технике безопасности.
1.2 Монтаж и демонтаж может осуществляться только в состоянии без подачи давления и напряжения питания.

2. Описание и применение прибора
2.1 Назначение
Манометры для подвижного состава железных дорог изготавливаются в рамках норм EN 837-1 и DIN 38030.
Они применяются в подвижном составе, а также во всех движущихся средствах, тормозная система которых работает на сжатом воздухе.
Комбинированные манометры для подвижных составов специально разработаны для использования в тормозных системах, работающих на сжатом воздухе.
Приборы типа DRChg 100-1 (МП1100) оснащены двумя измерительными системами, работающими независимо друг от друга.
Приборы выполнены с крепежными скобами для монтирования на щитах и, как комбинированные приборы, они имеют подсветку шкалы. Хорошее считывание показаний обеспечивается за счёт использования безбликового стекла.
Присоединение к процессу осуществляется с помощью штуцеров по EN 8434-1 (DIN2353) с 24°- конусом. Для присоединения на трубу могут быть поставлены как принадлежности зажимное кольцо и накидная гайка.

3. Подготовка к работе
3.1. Приборы при транспортировке и хранении необходимо защищать от механических повреждений. До монтажа их необходимо хранить в оригинальной упаковке при температуре хранения: -40…+70°C
Перед монтажом прибора следует:
– осмотреть прибор и убедиться в отсутствии механических повреждений;
– убедиться что прибор подходит для данных условий эксплуатации;
– проверить соответствует ли положение, при котором манометр юстировался, наклону пульта управления.
3.2 Размещение и монтаж прибора в пульт управления
Приборы предназначены для размещения в пультах с диаметром отверстия панели 102±0,5мм.
Установку прибора в пульт производить в следующей последовательности:
1) снять крепежные скобы путем отвинчивания низкой или барашковой гайки;
2) вставить прибор в щит/пульт управления;
3) закрепить прибор при помощи скоб и заново установить гайки и прочно завинтить их.
Низкие гайки на корпусе удалять запрещается! Запрещается использовать их как опору при завинчивании крепежных скоб! В противном случае это может привести к повреждению измерительной системы прибора, что приведет, в свою очередь, к неверным показаниям.
Подсоединение к давлению при креплении на трубы:
– накидную гайку вставить на трубу
– зажимное кольцо вставить на конец трубы
– конец трубы с зажимным кольцом ввести в конус на манометре и закрепить накидной гайкой.
Подсоединение к давлению с помощью шланга (в шланг интегрировано соответствующее подсоединение):
– конец шланга ввести в подсоединение манометра и закрепить накидной гайкой.
Для определения соответствия штуцера и стрелки, штуцеры помечены цветом, аналогичным с цветом стрелки. Действует правило:
верхний штуцер — нижняя стрелка
нижний штуцер — верхняя стрелка

При подсоединении манометра не прилагать силу к корпусу прибора. Удерживать приборы за поверхности под ключ на присоединениях.
В манометре может присутствовать два типа подсветки, это подсветка шкалы прибора с помощью патрона лампы ВА9 (лампа накаливания BA9S 24В 2Вт или LED-светодиод ВА9 24-32В) или с помощью многоточечной подсветки, равномерно подсвечивающей всю шкалу, установленной внутри прибора (разъём зелёного цвета).
Питание подсветки шкалы манометра осуществляется от источника постоянного тока напряжением 24В.
При использовании подсветки через патрон лампы ВА9, подключить напряжение питания через два плоских штекера патрона 6,3×0,8 (полярность соблюдать необязательно). Для проведения контроля освещения подсоединенный патрон можно вынуть
из манометра.
При использовании внутренней подсветки шкалы, подключить напряжение питания к разъёму (разъём зелёного цвета). Полярность подключения к подсветке шкалы прибора указана на разъеме. Сечение подключаемых проводов должно быть не более 2,5 мм²
Потребляемая мощность подсветки шкалы (при напряжении питания 24В) составляет не более 1 Вт.

4. Обслуживание
Надежная эксплуатация обеспечивается, если прибор подключен с соблюдением всех правил.
Если положение, на которое манометр отъюстирован отличается от наклона панели управления, может возникнуть погрешность измерения.
Отклонение температуры окружающей среды от 20°C может привести к неточности показаний.

5. Технический осмотр и ремонт
Приборы не требуют технического обслуживания. Для подтверждения точности измерений рекомендуется регулярная проверка приборов. При этом приборы необходимо демонтировать из устройств.
Чистка приборов может быть проведена одновременно с чисткой панели управления. Никаких особенных мер предпринимать не нужно.
В случае необходимости ремонт может быть сделан только на предприятии изготовителе.
