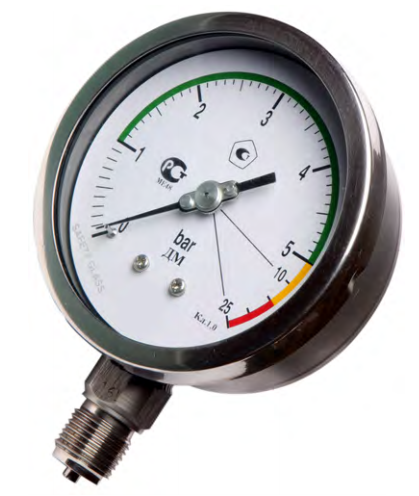

Общетехнический манометр ДМ-5 безопасного исполнения (4-х кратная перегрузка по давлению), с трубчатой пружиной предназначен для измерения давления газообразных и жидких, не сильно вязких и не кристаллизирующихся сред, не агрессивных по отношению к нержавеющей стали (аммиак NH3, растворы щелочей и солей и др).
Манометры ДМ-5 используются в сложных эксплуатационных и технологических условиях, в том числе в местах с повышенной вибрацией и пульсацией, имеют безопасный корпус (S) SOLID FRONT.
Манометр ДМ-5 безопасного исполнения с твердой, высокопрочной защитной стенкой рекомендуется использовать в условиях случайных, кратковременных перегрузок, не превышающих 4-х кратного значения диапазона измерения давления. Значение давления перегрузки отображается на шкале.
Стоимость (цена) и диапазоны измерений манометра ДМ-5 с 4-х кратной перегрузкой по давлению
Стоимость манометров ДМ-5 зависит от диапазона измерения (далее ДИ), диаметра, расположения штуцера (исполнение радиальное — Р или радиальное задний фланец — РЗФ), класса точности, специальных исполнений, дополнительных опций, общего объема заказа и прочих ценообразующих факторов (см. форму заказа ДМ-5 ниже по тексту).
| Модель | Диаметр | Резьба | Класс точности | Диапазон (бар, кгс/см2; х0,1 МПа) |
Цена, руб.* |
| ДМ-5 | 100 | М20х1,5; G½; |
1,0 | 0…0,6 (1;1,6;2,5) | 8230 |
| ДМ-5 | 100 | М20х1,5; G½; |
1,0 | 0…4 (6;10;16;25;40) | 7690 |
*- Цена манометра ДМ-5 указана без НДС=20%, без учета акций, скидок и спецпредложений, на базовое исполнение оборудования, в расчете на мелкооптовый заказ, конкретные условия поставки и цены, как заказать (купить) манометр ДМ-5, наличие на складе или срок изготовления/производства — уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Технические характеристики манометра ДМ-5
| Параметр (характеристика) манометра ДМ-5 | Значение параметра (характеристики) |
| Номинальный диаметр корпуса, D | 100;160;мм |
| Диапазоны измерений | 0… (0 … 0,6, 1 … 40) бар, кгс/см2,x0.1 МПа или другие эквивалентные единицы давления |
| Класс точности | 1 % |
| Дополнительная погрешность при изменении температуры окружающей среды Тос от 20±2°С в диапазоне рабочих температур на каждые 10°С | не более ± 0,4% |
| Рекомендуемые диапазоны измерений давления | Измеряемое давление то 25% до 75% от конечного значения шкалы |
| Температура измеряемой среды Тис | максимум +300°С, при заполнении глицерином +100°С |
| Температура окружающей среды Тос | -50…+65°С |
| Присоединение к процессу | нержавеющая сталь, штуцер снизу |
| Резьба присоединения | М20×1.5; G½ |
| Перегрузка по давлению | стандартно с 4-х кратной перегрузкой |
| Измерительный элемент | трубчатая пружина Бурдона, нержавеющая сталь |
| Передаточный механизм | нержавеющая сталь |
| Циферблат | алюминий белого цвета, шкала черного цвета, в конце шкалы сектор для показаний сверхдавления |
| Стрелка | алюминий черного цвета, корректировка нуля на стрелке |
| Материал корпуса | нержавеющая сталь |
| Степень пылевлагозащиты | IP 65 |
| Стекло | Ламинированное безопасное стекло (SAFETY GLASS) |
| Кольцо | нержавеющая сталь, съемное |
Дополнительные опции и исполнения ДМ-5:
— Встроенный демпфер (дроссель).
— Заполнение корпуса глицерином.
— Сверхпрочное стекло.
— Дизайн шкалы по спецзаказу (цветные, комбинированные шкалы).
— Крепежный фланец с тыльной стороны.
— Механизм с демпфирующим желе.
— Табличка с номером точки по проекту.
— Проверка гелием.
— Свидетельство о поверке..
Основные диапазоны показаний и перегрузки по давлению манометров ДМ-5
| Шкала (бар, кгс/см2, х0,1МПа) | |||
| диапазон показаний | перегрузка | диапазон показаний | перегрузка |
| 0/0,6 бар | 2,5 бар | 0/6 бар | 25 бар |
| 0/1 бар | 4 бар | 0/10 бар | 40 бар |
| 0/1,6 бар | 6 бар | 0/16 бар | 60 бар |
| 0/2,5 бар | 10 бар | 0/25 бар | 80 бар |
| 0/4,0 бар | 16 бар | 0/40 бар | 100 бар |
Габаритные и монтажно-присоединительные размеры ДМ-5
Исполнение Р (радиальное)
| NS | A | B | ØC | ØD | E | Вес в гр. |
| 100 | 2,5 | 70 | 111 | 100 | 22 | 800,0 |
| 160 | 15 | 70 | 149 | 149 | 22 | 1400,0 |
Форма записи условного обозначения при заказе манометра ДМ-5 (4-х кратная перегрузка по давлению)
Для того, чтобы заказать (купить) манометр ДМ-5 (4-х кратная перегрузка по давлению), нужно оформить заявку на покупку по телефону или электронной почте отдела продаж, указанным в разделе сайта Контакты, при этом в заказе должны быть перечислены следующие данные:
— диаметр корпуса манометра;
— диапазон измерения;
— степень пылевлагозащиты;
— вид штуцера — радиальный с задним фланцем, осевой с передним фланцем и т.д.
— дополнительные опции (при необходимости);
— дополнительное и вспомогательное оборудование для манометров (КМЧ)
Пример оформления заказа
ДМ — 5 – 100Р (0-25 бар), G ½, Кл. 1,0 /опции
Манометр деформационный с трубчатой пружиной (ДМ), модификация 5 (5), диаметр корпуса 100 мм ( 100 ), исполнение радиальное (Р), диапазон показаний 0-25 бар (0-25 бар), присоединение штуцер с наружной резьбой G½ (G½), класс точности 1,0 (Кл. 1,0), далее по запросу могут указываться дополнительные опции, через /
Возможные ошибки при оформлении заказа на манометры ДМ5 (DM-5 BD)
Ввиду относительного многообразия исполнений манометров ДМ5 (DM-5 BD), рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— неправильные или некорректные названия прибора: датчик-измеритель давления разрежения, преобразователь давления напора тяги, напоромер, мановакуумметр, сигнализатор, регистратор, регулятор, детектор, сенсор и т.п.;
— неправильные обозначения модели: ДМ5, Д-М-5, Д-М5, МД5, МД-5, МД.5, МД-5, ДЭМ 5, ТМ-5, DM5, LV-5, LV5 и т.п.;
— ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм и пр.;
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: pressure gauge DM-5, dm-5 manometr obshchetekhnicheskij s trubchatoj pruzhinoj 4-h kratnaya peregruzka, LV-5 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на измерители давления и разрежения (вакуумма) ДМ5, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование в лучшем соотношении Цена — Качество — Срок изготовления (наличие на складе в Москве).
Техническая документация на манометры ДМ-5
см. Карта заказа ДМ-5 манометр (скачать опросный лист).
см. Технические характеристики ДМ-5 манометр (Тех.описание).
см. Руководство по эксплуатации ДМ-5 манометр.
см. Методика поверки ДМ-5 манометр.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
