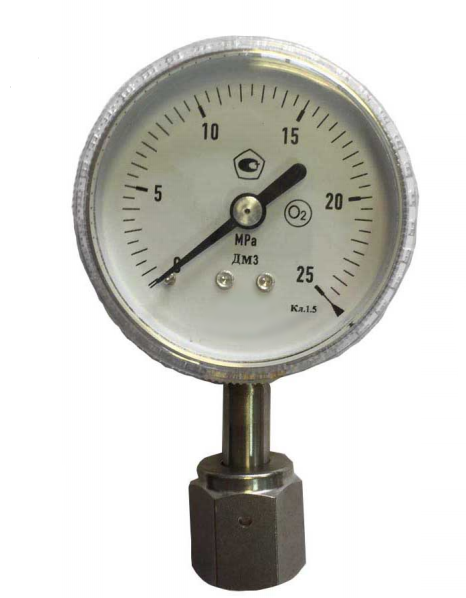

Показывающие манометры ДМ-3 для сверх чистых сред (СЧС), диаметры корпуса D=40, 50 мм, являются механическими стрелочными приборами и предназначены для измерения давления жидких и газообразных сред в полупроводниковой промышленности, медицинской и фармацевтической промышленности, газораспределительных системах в процессах с повышенными требованиями к чистоте.
Стоимость манометров ДМ-3 (СЧС) с трубчатой пружиной зависит от диапазона измерения (далее ДИ), диаметра, расположения штуцера (снизу Р, сзади Т), класса точности, специальных исполнений, дополнительных опций, общего объема заказа и прочих ценообразующих факторов.
Цена манометра ДМ-3 (СЧС) высылается по запросу.*
*Конкретные условия поставки и цены, как заказать (купить) манометр для сверхчистых сред ДМ-3, наличие на складе или срок изготовления/производства — уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.
Технические характеристики манометра для сверх чистых сред ДМ-3
| Параметр (характеристика) манометра для сверх чистых сред ДМ-3 | Значение параметра (характеристики) |
| Номинальный диаметр корпуса, D | 40;50 мм |
| Диапазоны измерений | -1…0 (0,6, 1 … ,24),0…( 1, … ,350) бар, кгс/см2,x0.1 МПа или другие эквивалентные единицы давления |
| Класс точности | 1,5; 2,5% |
| Дополнительная погрешность при изменении температуры окружающей среды Тос от 20±2°С в диапазоне рабочих температур на каждые 10°С | не более ± 0,4% |
| Рекомендуемые диапазоны измерений давления | Измеряемое давление то 25% до 75% от конечного значения шкалы |
| Температура измеряемой среды Тис | максимум +100°С |
| Температура окружающей среды Тос | -40…+60°С |
| Присоединение к процессу | нержавеющая сталь, штуцер снизу Р, сзади Т |
| Резьба присоединения | G1/4 1/4NPT 9/16-18UNF 1/4VCR(Hap) 1/4VCR(BHyTp) |
| Измерительный элемент | трубчатая пружина Бурдона, 316L, нержавеющая сталь |
| Передаточный механизм | нержавеющая сталь |
| Циферблат | алюминий белого цвета, с ограничительным штифтом, шкала черного цвета |
| Стрелка | алюминий черного цвета |
| Материал корпуса | электрополированный, нержавеющая сталь |
| Степень пылевлагозащиты | IP54 |
| Стекло | поликарбонат |
Дополнительные опции и исполнения манометра ДМ-3 (СЧС):
— Возможна очистка под кислород.
— Дизайн шкалы по спецзаказу (цветные, комбинированные шкалы).
— Двойные шкалы: кгс/см²/psi, кПа/psi, psi/бap, и другие.
— Специальные уплотнения.
— Проверка гелием.
— Свидетельство о поверке.
Габаритные и монтажно-присоединительные размеры манометра ДМ-3 (СЧС)
Для просмотра изображения нажать на картинку для возврата на страницу нажать на ← (назад)
Исполнение Р (радиальное) Исполнение Т (осевое)
Форма записи условного обозначения при заказе манометра ДМ-3 (для сверхчистых сред)
Для того, чтобы заказать (купить) манометр для сверхчистых сред ДМ-3, нужно оформить заявку на покупку по телефону или электронной почте отдела продаж, указанным в разделе сайта Контакты, при этом в заказе должны быть перечислены следующие данные:
— Диаметр корпуса манометра;
— Диапазон измерения;
— Степень пылевлагозащиты;
— Вид штуцера — радиальный или осевой;
— Дополнительные опции (при необходимости);
— Дополнительное и вспомогательное оборудование для манометров (КМЧ)
Пример записи условного обозначения при заказе манометра и его расшифровка
ДМ — 3 – 50 Р (0-6) МПа, Кл. 1,5, G¼, счс /опции
Манометр деформационный с трубчатой пружиной (ДМ), модификация 3 (3), диаметр корпуса 50 мм (50), исполнение радиальное (Р), диапазон показаний 0-6 МПа (0-16 МПа), класс точности 1,5 (Кл. 1,5), присоединение штуцер с наружной резьбой G¼ ( G¼ ), далее по запросу могут указываться дополнительные опции, через /
Возможные ошибки при оформлении заказа на манометры для сверхчистых сред ДМ-3-50, ДМ-3-40 (ДМ3-СЧС)
Ввиду относительного многообразия исполнений манометров для сверхчистых сред ДМ-3-50, ДМ-3-40 (ДМ3-СЧС), рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— неправильные или некорректные названия прибора: датчик-измеритель давления разрежения сверхчистых сред, преобразователь давления напора тяги особо чистых сред, напоромер, мановакуумметр, сигнализатор, регистратор, регулятор, детектор, сенсор и т.п.;
— неправильные обозначения модели: ДМ3, Д-М-3, Д-М3, МД3, МД-3, МД.3, МД-3, ДЭМ 3, ТМ-3, DM3, LV-3, LV3; ДМ-З, ДМЗ (буква З вместо цифры 3) и т.п.;
— ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм и пр.;
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: ultrapure media pressure gauge DM-3, dm-3 manometr dlya sverh chistyh sred schs s trubchatoj pruzhinoj, LV-3 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на измерители давления и разрежения (вакуумма) для сверхчистых сред ДМ3, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и условия эксплуатации в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование в лучшем соотношении Цена — Качество — Срок изготовления (наличие на складе в Москве).
Техническая документация на манометры для сверх чистых сред ДМ-3(СЧС)
см. Карта заказа ДМ-3 манометры для сверх чистых сред (СЧС) (скачать опросный лист).
см. Технические характеристики ДМ-3 манометры для сверх чистых сред (СЧС) (Тех.описание).
см. Руководство по эксплуатации ДМ-3 манометры для сверхчистых сред (СЧС).
см. Методика поверки ДМ-3 манометры для сверхчистых сред (СЧС).
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
