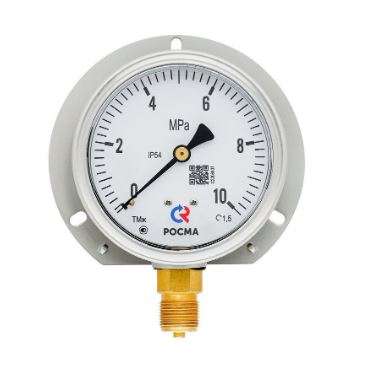

Железнодорожные манометры ТМж-520, ТМВж-520, ТМ2ж-520 одно- и двухштуцерные, диаметром корпуса 100 мм, предназначены для измерения давления неагрессивных к медным сплавам жидких и газообразных сред в системах и установках подвижного состава железных дорог, метрополитена, трамваев.
Область применения железнодорожных манометров ТМж-520, ТМВж-520, ТМ2ж-520: обслуживание железнодорожного транспорта, машиностроение.
Для заказа доступны ж/д манометры в следующих модификациях:
— ТМж-520 (ТМВж-520) — манометр (мановакуумметр) одноштуцерный, с радиальным или эксцентрическим присоединением и задним фланцем.
— ТМ2ж-520 — манометр двухштуцерный с 2 стрелками, эксцентрическое присоединение. Используется для измерения давления в двух независимых друг от друга системах.
Манометры ТМж-520
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) | Цена с НДС, руб. |
| Манометр ТМж-520 одноштуцерный | 100 | 1,0* / 1,5 | 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | М20×1,5 | радиальное с задним фланцем (-РКТ) | 2530 |
| 0…16 | 2585 | |||||
| 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 | эксцентрическое с задним фланцем (-ТЭКТ) | 2760 | ||||
| 0…16 | 2810 |
Мановакуумметры ТМВж-520
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) | Цена с НДС, руб. |
| Мановакуумметр ТМВж-520 одноштуцерный | 100 | 1,0* / 1,5 | −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 | М20×1,5 | радиальное с задним фланцем (-РКТ) | 2530 |
| эксцентрическое с задним фланцем (-ТЭКТ) | 2760 |
Манометры ТМ2ж-520
| Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Резьба присоединения | Присоединение (расположение штуцера) | Цена с НДС, руб. |
| Манометр ТМ2ж-520 двухштуцерный | 100 | 1,5 | 0…0,6 / 1 / 1,6 | М12×1,5 | эксцентрическое с задним фланцем (-ТЭКТ) | 4695 |
* — +10% к стоимости прибора
Стоимость дополнительных опций
| Наименование услуги | Тип | Цена с НДС, руб. | |
| Исполнение штуцера с резьбой | G½ | ТМж, ТМВж | +10% к стоимости прибора |
| G¼ | ТМ2ж | ||
| Индивидуальная шкала | ТМж, ТМВж, ТМ2ж | +10% к стоимости прибора | |
| Свидетельство о поверке к нумерованному прибору | ТМж, ТМВж, ТМ2ж | 100 | |
| Индивидуальный паспорт на нумерованный прибор | ТМж, ТМВж, ТМ2ж | 100 | |
| Нанесение на циферблат «NH3» и пр. знаков | ТМж, ТМВж, ТМ2ж | 25 | |
| Первичная заводская поверка | ТМж, ТМВж, ТМ2ж | бесплатно | |
| Периодическая поверка | ТМж, ТМВж, ТМ2ж | 140 | |
| Пломбировка манометра (под заказ) | ТМж, ТМВж, ТМ2ж | 65 | |
| Очистка прибора от загрязнений (мазут, краска и пр.) | ТМж, ТМВж, ТМ2ж | индивидуально | |
Карта заказа железнодорожных манометров ТМж-520, ТМВж-520, ТМ2ж-520
| Тип | манометр одноштуцерный | ТМж-520 |
| мановакуумметр одноштуцерный | ТМВж-520 | |
| манометр двухштуцерный | ТМ2ж-520 | |
| Диаметр корпуса, мм | 100 | 5 |
| Материал корпуса | нержавеющая сталь | 2 |
| Материал штуцера и чувствительного элемента | медный сплав | 0 |
| Присоединение (расположение штуцера) | радиальное с задним фланцем | РКТ |
| эксцентрическое с задним фланцем | ТЭКТ | |
| Диапазон показаний давлений, МПа | ТМж-520 | 0…0,25 / 0,4 / 0,6 / 1 /1,6 / 2,5 / 4 / 6 / 10 / 16 |
| ТМВж-520 | −0,1…0,15 / 0,3 / 0,5 / 0,9 /1,5 / 2,4 | |
| ТМ2ж-520 | 0..0,6 / 1 / 1,6 | |
| Резьба присоединения | ТМж-520 | М20×1,5 |
| ТМВж-520 | М20×1,5 | |
| ТМ2ж-520 | М12×1,5 | |
| Класс точности | 1,0; 1,5 |
Пример записи условного обозначения манометра при заказе:
ТМж-520 РКТ (0–10 МПа) М20×1,5. 1,5
Технические характеристики железнодорожных манометров ТМж-520, ТМВж-520, ТМ2ж-520
Диаметр корпуса — 100 мм.
Класс точности — 1,0* / 1,5.
* — под заказ для ТМж-520, ТМВж-520.
Диапазон показаний давлений:
— ТМж-520 — 0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 МПа,
— ТМВж-520 −0,1…0,15 / 0,3 / 0,5 / 0,9 / 1,5 / 2,4 МПа,
— ТМ2ж-520 — 0…0,6 / 1 / 1,6 МПа.
Рабочие диапазоны:
— постоянная нагрузка: ¾ шкалы,
— переменная нагрузка: ⅔ шкалы,
— кратковременная нагрузка: 110% шкалы.
Диапазон рабочих температур, °C:
— окружающая среда (Тос): −60…+70°C,
— измеряемая среда (Тис): −50…+150°C.
Корпус — IP54, нержавеющая сталь 08Х18Н10.
Кольцо — нержавеющая сталь 08Х18Н10, байонетное.
Чувствительный элемент, трибко-секторный механизм — медный сплав.
Циферблат — алюминий.
Стекло:
— органическое — ТМж-520, ТМВж-520,
— минеральное — ТМ2ж-520.
Штуцер — медный сплав.
Присоединение:
— радиальное — ТМж-520, ТМВж-520,
— эксцентрическое — ТМж-520, ТМВж-520, ТМ2ж-520.
Резьба присоединения:
— ТМж-520, ТМВж-520 — M20×1,5; G½**,
— ТМ2ж-520 — M12×1,5; G¼**
** — под заказ
Межповерочный интервал (МПИ) — 2 года
Климатическое исполнение — группа Д2 по ГОСТ Р 52931; климатическое исполнение УХЛ категории 1 по ГОСТ 15150.
Габаритные и монтажно-присоединительные размеры ТМж-520, ТМВж-520, ТМ2ж-520
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | e | h | k | S | G | d1 | f1 | f2 | f3 | f4 | f6 | Вес |
| ТМж-520РКТ | 100 | 101 | 100 | 50 | 16 | 84 | 17 | 22 | M20×1,5 | 5 | 1 | 128 | 110,5 | 116 | 117,5 | 0,53 |
Основные размеры (мм), вес (кг):
| Тип | Ø | D1 | D2 | b | b1 | e | k1 | k2 | S | G | d1 | f1 | f2 | f3 | f4 | f5 | f6 | Вес |
| ТМж-520ТЭКТ | 100 | 101 | 100 | 50 | 82 | 16 | 28 | — | 22 | M20×1,5 | 5 | 1 | 128 | 110,5 | 116 | — | 117,5 | 0,53 |
| ТМ2ж-520ТЭКТ | 71 | 104 | 35 | 30 | 30 | 30 | M12×1,5 | 5,5 | — | — | — | 80 | — | 0,61 |
Возможные ошибки при оформлении заказа на жд мано-вакуумметры ТМ-ж-520-РКТ/-ТЭКТ, ТМВ-ж-520, ТМ-2ж-520-ТЭКТ
Ввиду относительного многообразия моделей, модификаций и исполнений жд манометров ТМ-ж-520-РКТ/-ТЭКТ, ТМВ-ж-520, ТМ-2ж-520-ТЭКТ, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
неправильные названия прибора: мано-вакуумметр, напоромер, тягомер, тягонапоромер (это манометры малых давлений), измеритель датчик преобразователь давления, регистратор детектор индикатор сигнализатор давления, сенсор, регулятор, указатель и т.д. и т.п.
неправильное условное обозначение: ТМ-ж-520-РКТ/-ТЭКТ, ТМВ-ж-520, ТМ-2ж-520-ТЭКТ, ТМж520РКТ, ТМВж520РКТ, ТМ2ж520ТЭКТ, ТМж520-РКТ, ТМВж520-РКТ, ТМ2ж520-ТЭКТ, ТМж-520ТЕКТ, ТЖМ, МТЖ, МЖТ, ТМш, ТМБж, Т-Мж, и т.п.;
ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм, мПА, КПа и пр.
ошибки, связанные с переводом, транслитерацией или раскладкой клавиатуры, например:Railway pressure gauges TMzh-520, TMVzh-520, TM2zh-520, pressure meter, manometer, NV;-520, NVD;-520, NV2;-520 (в En-раскладке) и т.п. и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на манометры и мановакуумметры ТМж520, ТМВж-520, ТМ2ж520, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, размерность, класс точности, климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос, отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и специалисты нашей компании подберут нужный вам прибор и все необходимое дополнительное оборудование по наилучшему соотношению Цена-Качество-Наличие на складе (Срок Изготовления).
