Показывающие ОБщетехнические Манометры ОБМ1-100, ОБМ1-160 диаметром корпуса 100 и 160мм соответственно являются механическими стрелочными приборами и предназначены для измерения избыточного давления неагрессивных, некристаллизующихся по отношению к медным сплавам жидкостей, водяного пара, воздуха и газов.
Модельный ряд манометров показывающих обыкновенных (общетехнических):
диаметр 100мм: ОБМ1-100, ОБМ1-100б, ОБМ1-100бф, ОБМГн1-100б, МОШ1-100;
диаметр 160мм: ОБМ1-160, ОБМн1-160, ОБМГв1-160, ОБМВ1-160б, МОШ1-160, МГнОШ1-160, ГМОШ1-160, МВОШ1-160.
Технические характеристики манометров ОБМ1-100, ОБМ1-160

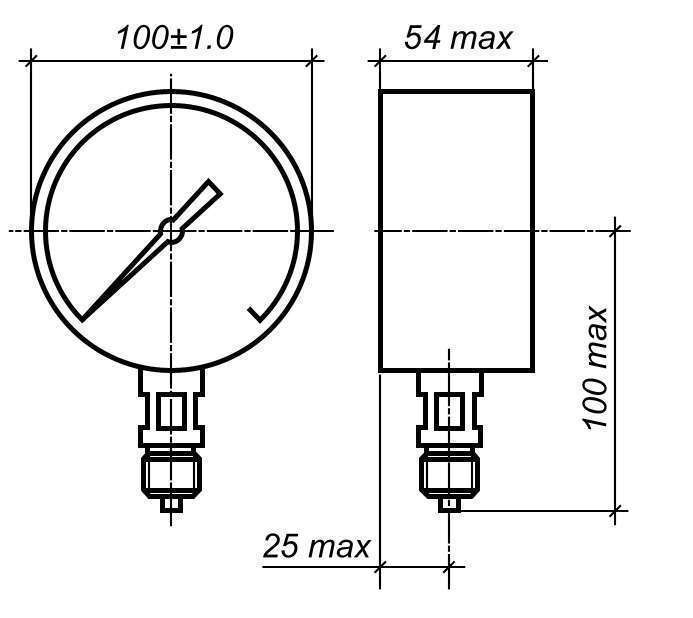

Диаметр корпуса 100мм (ОБМ100) и 160мм (ОБМ160)
Класс точности 2,5% (1,5% по спецзаказу)
Диапазоны измеряемого давления от 0 до 1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600 кгс/см2 (бар)
(от 0 до 0,1…60МПа)
Присоединительная резьба М20х1,5
Расположение штуцера Радиальный (снизу)
Степень пылевлагозащиты IP40
Фланец (Борт) Отсутствует
Межповерочный интервал (МПИ) 1 год
Климатическое исполнение У2 по ГОСТ 15150-69
Виброзащита L3
Материал корпуса Сталь
Материал штуцера Медный сплав
Стекло Техническое
Температура измеряемой среды (Тис) от -50 до +60 С
Температура окружающей среды (Тос) от -50 до +60 С
ГОСТ 2405-80
Номер государственного реестра 1778-63
Гарантийный срок хранения 12 месяцев с момента изготовления
Гарантийный срок эксплуатации 36 месяцев со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88
Примеры обозначения при заказе (полная форма обозначения — ПФО):
1. ОБщетехнический Манометр ОБМ-100-МП3-У 0-16кгс/см2(16 бар) кт.1,5%, IP40, рад. шт. M20х1,5(латунь), без Фланца(Борта), климат.исп.-У2 (Dк-100мм(сталь), стекло-техническое; базовое исп.).
2. Манометр ОБщетехнический ОБМ-1-100-МП3-У 0-100кгс/см2(10МПа) кт.1,5%, IP40, рад. шт. M20х1,5, без Фланца(Борта), климат.исп.-У (Dк-100мм(сталь), стекло-техническое; базовое исп.).
3. Специальное исполнение:
ОБщетехнический Манометр ОБМ-100-МП3-У 0-10кгс/см2 кт.1,5%, IP54, рад. шт. M20х1,5(латунь), без Фланца(Борта), климат.исп.-УУХЛ1 (Dк-100мм(нерж.), стекло-техническое; спец исп.).
4. ОБщетехнический Манометр ОБМ-МТ-100 0-1,6МПа(16кгс/см2), кт.1,5%, рад. шт. M20х1,5(латунь), без Фланца(Борта), климат.исп.-У (Dк-100мм, базовое исп.).
5. ОБщетехнический Мановакуумметр ОБВ-1-100-МП3-У -1-0+0,6…24кгс/см2(-0,1-0+0,06…2,4МПа) кт.1,5%, IP40, рад. шт. M20х1,5(латунь), без Фланца(Борта), климат.исп.-У2 (Dк-100мм(сталь), стекло-техническое; базовое исп.).
6(Д). ОБщетехнический Манометр ОБМ1-Д100 0-1МПа, кт.1,5%, исп.-1: IP40, рад. шт. M20х1,5(латунь), без Фланца(Борта), базовое исп.
6. Кран трехходовой манометровый муфтовый М20х1,5 (вну.-прибор) — G1/2(вну.-процесс), латунный, Ду-015, Ру=1,6МПа
Дополнительное и вспомогательное оборудование для ОБщетехнических показывающих манометров ОБМ-160,-100
1. Защитно-монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые.
4. Переходники М/G нар/вну, муфты, бочёнки (материал сталь, латунь, нержавейка).
5. Защитная арматура: Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (обычно: фланец(задний или передний), скоба, кронштейн, крепеж).
7. КПЧ – комплект присоединительных частей (обычно: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Указатели рабочего давления (стрелка-ябедник).
9. Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные влагозащитные шкафы и чехлы, применение спец. обогревателей.
10. Запчасти и Принадлежности — ЗиП (стрелки, циферблат/шкалы, стекла, механизм).
см. подробнее о дополнительном оборудовании приборов давления
