Манометры МТ-4И, МТ-3И

1. МТ-4И манометры технические D=160мм, ДИ 0,1…6МПа, кл.т 1,5%, рад. штуцер М20х1,5, IP40.
2. МТ-3И манометры технические D=100мм, ДИ 0,1…6МПа, кл.т 1,5%, рад. штуцер М20х1,5, IP40.

Манометры МТ-4И, МТ-3И

1. МТ-4И манометры технические D=160мм

Общетехнические показывающие манометры МТ-4И D=160мм предназначены для измерения избыточного и вакуумметрического давления неагрессивных, не кристаллизующихся по отношению к медным сплавам жидкостей, пара и газа, в том числе кислорода, ацетилена, хладонов.
Технические исполнение по ГОСТ 2405-88.
Применение для: бензина, воды, воздуха, газа, керосина, котлов, масел технических, пара.
Диаметр корпуса:160 мм
Класс точности:1,5
Все характеристики
Манометры общетехнические МТ4-И используются для измерения избыточного, вакууметрического давления неагресcивных к медным сплавам жидких и газообразных, невязких и некристаллизующихся сред с температурой до 150 °C. Манометры МП4-И используются во всех отраслях промышленности, в т.ч. теплоснабжении, водоснабжении, машиностроении.

Пределы измеряемого давления:
МТ-4И (манометр) 0 — 100; 160; 250; 400; 600 кПа; 0 — 1,0; 1,6; 2,5; 4,0; 6,0 МПа

Дополнительное и вспомогательное оборудование для манометров МТ-4И, МТ-3И
Отборные устройства (ОУ): бобышки, отводы или импульсные трубки (линии).
Краны (до 1,6/2,5МПа) и клапаны манометровые (свыше 2,5МПа), клапаны нажимные и предохранительные.
Прокладки(уплотнения), переходники, демпферы, охладители, разделители мембранные РМ, соединительные рукава.
см. подробнее о дополнительном оборудовании и арматуре для манометров

1.1. Технические характеристики манометров МТ-4И

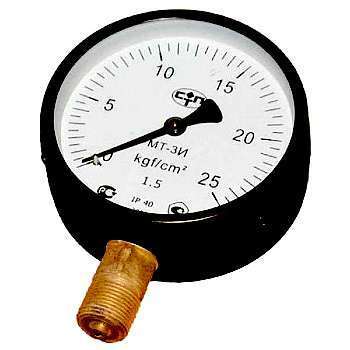

2. МТ-3И манометры технические D=100мм

Общетехнические показывающие манометры МТ-3И D=100мм используются для измерения избыточного, вакууметрического давления неагресcивных к медным сплавам жидких и газообразных, невязких и некристаллизующихся сред с температурой до 150 °C. Манометры данной модели используются во всех отраслях промышленности, в т.ч. теплоснабжение, водоснабжение, машиностроение и т.д.

Пределы измеряемого давления:
МТ-3И (манометр) 0 — 100; 160; 250; 400; 600 кПа; 0 — 1,0; 1,6; 2,5; 4,0; 6,0 МПа

Технические характеристики манометров МТ-3И

Пример полной формы обозначения (ПФО) современного аналога при заказе:
— Манометр технический МТ-МП-3-Уф 0-6,10,16,25кгс/см2 (D=100мм, кл.т. 1,5%, рад. шт. М20х1,5(латунь), без борта, IP40)
— Манометр технический МТ-МП-4-Уф 0-6,10,16,25кгс/см2 (D=160мм, кл.т. 1,5%, рад. шт. М20х1,5(латунь), без борта, IP40)

Дополнительное и вспомогательное оборудование для манометров МТ-4И, МТ-3И

1. Защитно-монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые.
4. Переходники М/G нар/вну, муфты, бочонки (материал сталь, латунь, нержавейка).
5. Защитная арматура: Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (обычно: фланец (задний или передний), скоба, кронштейн, крепеж).
7. КПЧ – комплект присоединительных частей (обычно: фланцы, штуцеры, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Указатели рабочего давления (стрелка-ябедник).
9. Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные влагозащитные шкафы и чехлы, применение спец. обогревателей.
10. Жидкости для заполнения: глицерин или силикон (для виброустойчивых мод.-ВУ).
11. Запчасти и Принадлежности — ЗиП (стрелки, циферблат/шкалы, стекла, механизм).
см. подробнее о дополнительном оборудовании приборов давления

Возможные ошибки при оформлении заказа на манометры МТ-4И, МТ-3И

Ввиду  относительного многообразия марок, моделей и модификаций, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа на манометры МТ-4И, МТ-3И, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:

— орфографические ошибки и описки: манометер, монометр, датчик давления и т.п.;
— неправильные обозначения и запись модели: ТМ-4, МТ-3 и т.п.
— ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм, мПА и пр.
— ошибки связанные с транслитераций или раскладкой клавиатуры, например: manometers MT-4I, MT-3I, vn-3b (в En-раскладке) и т.д.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения, и мы поймем и подберем необходимое Вам оборудование.
