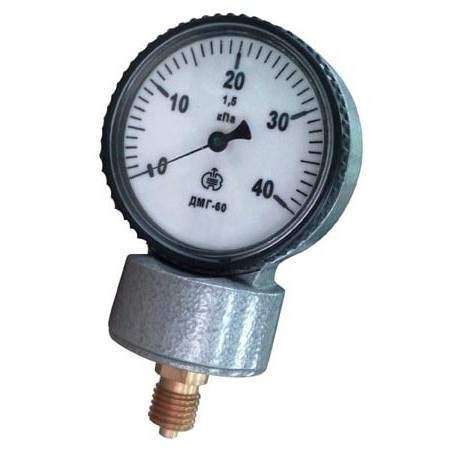

Манометр ДМГ-60

Краткое описание показывающего манометра ДМГ-60

Манометр ДМГ-60 предназначен для измерения избыточного давления воздуха и неагрессивных газов.

Технические характеристики показывающего манометра ДМГ-60

Габариты и схема подключения показывающего манометра ДМГ-60

Действие манометров основано на уравновешивании измеряемого давления силой упругой деформации чувствительного элемента (мембранной коробки или мембранного блока) 2.
Измеряемое давление через штуцер 1 подается в мембранную коробку, которая действует через тягу 3 на трибкосекторный механизм 6. На оси трибки насажена стрелка 5, которая по шкале циферблата 7 показывает измеряемое давление.
При регулировке манометров диапазон хода стрелки достигается изменением плеча хвостовика 4 сектора трибкосекторного механизма, линейность показаний – изменением длины тяги.

Форма записи обозначения при заказе манометра показывающего ДМГ-60

При заказе ДМГ-60 манометра показывающего следует указать:
— его полное или сокращённое наименование;
— диапазон измерения чёрной и красной шкалы (л/мин);
— класс точности (1,5 или 2,5 %);
— максимальное давление (от 0,4 до 1,6 МПа).

Пример заказа манометра показывающего ДМГ-60:

Показывающий манометр ДМГ-60 для климатического исполнения У3 с верхним пределом измерений 10 кПа, класса точности 2,5 с резьбовым штуцером (рис. 20 ГОСТ 2405):
«Манометр показывающий ДМГ-60-10кПа-1,5-У3 ТУ 4212-118-00227471-2005».

Показывающий манометр ДМГ-60 для климатического исполнения У3 экспорт с верхним пределом измерения 6 кПа, класса точности 1,5 с безрезьбовым соединением для эластичных труб (типоразмер соединения 4-01 ГОСТ 25165):
«Манометр показывающий ДМГ-60-6кПа-1,5-У3-Б экспорт ТУ 4212-118-00227471-2005».

Подробнее о показывающих манометрах ДМГ-60, их видах, марках-моделях, принципах действия, конструктивных исполнениях, а также о технических характеристиках, особенностях выбора (как правильно выбрать, заказать, купить манометр ДМГ-60 показывыющий), комплектации, областях применения, о ценах (см. прайс-лист на датчики давления), наличию на складе или сроках изготовления см. ниже.

Стоимость манометра ДМГ-60 показывающего зависит от модели и модификации; предела измеряемого давления, диапазона измерения, климатического исполнения, типа присоединения, класса точности, а также цен на дополнительные опции (расширенная климматика, наличие свидетельства о Госповерке) и прочих ценообразующих факторов (все цены указаны на базовое исполнение без НДС, учета скидок, акций и специальных предложений — конкретные условия и цены уточняйте у менеджеров).

Все цены указаны на общепромышленное базовое исполнение оборудования указаны без учета налога НДС, без стоимости тары-упаковки, доставки, а также стоимости дополнительных услуг. Возможность снижения цены, величину скидок, наличие акций и сроков действия специальных предложений уточняйте у менеджеров при заказе.

Возможные ошибки при оформлении заказа на показывающий манометр ДМГ-60

При заказе манометра ДМГ-60 рекомендуем быть внимательными при оформлении заказа, в т. ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
— неправильное или некорректное название прибора: датчик давления, измеритель давления, барометр, преобразователь давления избыточного, абсолютного, дифференциального, датчик вакуума, разряжения, ваккумный преобразователь, вакууметр, манометр и т. п.
— неправильные обозначения модели и орфографические ошибки: манометр ДМГ60, ДМГ_60, LVU-60, LVU60, manometer DMG-60, DMG60 и т. п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: manometer, air gauge, pressure gauge, steam gauge
+: pressure meter sensor detector, gage, pressure indicator, compression tester, pressure measuring instrument; gjrfpsdf.obq vfyjvtnh LVU-60 (в En-раскладке) и т. д. и т. п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на показывающий манометр ДМГ-60, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (потребность в сбросе показаний на нули, условия окружающей среды и т. д.) в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор и доп. оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).

Дополнительная информация, пояснения и определения

Манометр — прибор для измерения давления жидкостей и газов.

manometer — an instrument for measuring the pressure acting on a column of fluid, consisting of a U-shaped tube of liquid in which a difference in the pressures acting in the two arms of the tube causes the liquid to reach different heights in the two arms.
