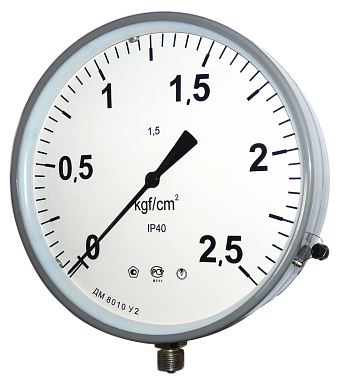

ДМ-8010, ДВ-8010, ДА-8010 манометры, вакуумметры и мановакуумметры котловые

Технические показывающие котловые манометры, вакуумметры и мановакуумметры ДМ-8010, ДВ-8010 и ДА-8010 с диаметром корпуса 250 мм предназначены для измерения избыточного и вакуумметрического давления неагрессивных некристаллизующихся по отношению к медным сплавам жидкостей, пара и газа (вода, пар, газ, кислород, ацетилен).

За счет увеличенного диаметра корпуса, и, соответственно, крупной, четкой шкалы становится возможным легко считывать показания циферблата в труднодоступных местах и на больших расстояниях (на высоте от 3 до 5 м от уровня площадки наблюдения за
манометрами, согласно нормативным документам). Котловые манометры ДМ8010 широко применяются в системах теплоснабжения и на объектах теплоэнергетики (в частности, для контроля давления в барабане котла в котельных).

Стоимость общетехнических котловых манометров, вакуумметров и мановакуумметров ДМ8010, ДВ8010 и ДА8010 зависит от диапазона измерения, класса точности, исполнения, дополнительных опций, объема заказа и прочих ценообразующих факторов (за стандартный (базовый) вариант принимается исполнение для измерения давления жидкости, с радиальным штуцером М20х1,5, класс точности 1,5%, степень пылеводозащиты IP40, климатика У2)
(см. также форму заказа ДМ8010, ДВ8010, ДА810, как выбрать, заказать, купить).

Стоимость (оптовая цена) ДМ-8010 (базового исполнения, с кл.т. 1,5%, рад. шт М20х1,5, IP40, У2(-50…+60С):

ВНИМАНИЕ! Будьте осторожны — на рынке имеются дешевые некачественные копии приборов, подделки и восстановленные неликвиды, лишенные сервиса и гарантии, поэтому имеющие более низкую стоимость.
Все цены на манометры ДМ8010 (ДВ-, ДА-) указаны без учета НДС, стоимости тары-упаковки, расходов на отгрузку и/или доставку, в расчете на мелкооптовый заказ, при оптовом и крупнооптовом заказе возможно предоставление значительных скидок на цену или бонусов.

Технические характеристики котловых манометров, вакуумметров и мановакуумметров ДМ-8010, ДВ-8010 и ДА-8010

Диапазоны показаний манометров ДМ-8010 (вакуумметров ДВ-, мановакуумметров ДА-) котловых

Опции и специальные исполнения манометров ДМ8010, ДВ8010 и ДА8010:

Измеряемая среда «кислород» — по заказу манометры ДМ8010, ДВ8010, ДА8010 имеют исполнение для измерения давления жидкого, газообразного кислорода.
Измеряемая среда «ацетилен» — по заказу приборы имеют исполнение для измерения давления ацетилена (сварочные манометры).
Обезжиривание — по заказу приборы поставляются с обезжиренной рабочей полостью.
Экспортное исполнение — по заказу приборы изготавливаются для поставки на экспорт
Демпфер — с демпфером поставляются приборы ДМ8010, ДВ8010, ДА8010 с диапазоном показаний со 100 кгс/см2, наличие демпфера у приборов с диапазоном показаний до 60 кгс/см2 оговаривается при заказе
Технологическая черта на шкале — по заказу выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
Пломбировка — по заказу приборы пломбируются
Табличка — по заказу приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
Заводской номер — по заказу приборы поставляются с заводским номером

Поверка и показатели надежности манометров ДМ-8010, вакуумметров ДВ-8010, мановакуумметров ДА-8010

Все котловые манометры ДМ-8010, вакуумметры ДВ-8010, мановакуумметры ДА-8010 при выпуске из производства поверяются метрологической службой завода, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
Отметка о первичной поверке ставится на задней стенке корпуса всех приборов.
По требованию потребителя:
отметка о первичной поверке ставится в паспорте на прибор;
отметка о первичной поверке ставится на стекле прибора;
приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой (ЦСМ).

Гарантии изготовителя:

Гарантийный срок эксплуатации — 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).

Средний срок службы — не менее 10 лет.

Форма условного обозначения и схема составления заказа манометров ДМ8010, ДВ8010 и ДА8010

При оформлении заказа на котловые манометры ДМ8010 (вакуумметры ДВ8010, мановакуумметры ДА8010) следует руководствоваться потребностями производства, приведенными выше техническими характеристиками и описанием моделей, а также следующей принятой структурой (формой) обозначения:

В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае если они являются единственными для данного типа приборов.
Примеры обозначения:

манометр ДМ8010 -1…0 кгс/см² — 1,5%  — П.П.Пас .
вакуумметр ДВ8010 -1…1,5 кгс/см² — 1,5% — IP40 — G1/2-B — ЦСМ.
мановакуумметр  ДА8010 0…4 кгс/см² — 1,0%  — IP40 — M20x1.5.

При необходимости также можно отдельно заказать дополнительное оборудование для манометров — отборные устройства, краны манометровые и т.д. и т.п. (см. ниже по тексту подробную информацию о дополнительном оборудовании для манометров и преобразователей (датчиков) давления).

Возможные ошибки при оформлении заказа на котловые манометры ДМ8010, ДВ8010, ДА8010

Ввиду  относительного многообразия моделей и модификаций, сложности обозначения и формы заказа котловых манометров ДМ8010, вакуумметров ДВ8010, мановакуумметров ДА8010, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими неточностями и ошибками в заявках:
— неправильное или некорректное название прибора: тягонапоромер, тягомер, напоромер, сенсор, измеритель, датчик, реле, преобразователь давления (разрежения, напора, тяги, перепада), пневмосигнализатор, пневмореле и т.д. и т.п.
— орфографические ошибки и описки, неправильные обозначения модели: котельные монометры МД8010, ВД8010, АД8010, МД-, ВД-, АД- и т.п.
— ошибки написания связанные с переводом, транслитераций или раскладкой клавиатуры, например: boiler gauges DM-8010, DA-8010, DV-8010, dm-8010 dv-8010 da-8010 manometry vakuummetry i manovakuummetry kotlovye, LV-8010, LD-8010, LF-8010, LV8010, LD8010, LF8010 (в En-раскладке) и т.д. и т.п.

Поэтому убедительная просьба, будьте внимательны при оформлении заказа на котельные датчики давления ДМ-, ДВ-, ДА-8010, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и наши менеджеры и инженеры подберут необходимый Вам прибор, дополнительное оборудование и КМЧ по наилучшему соотношению Цена-Качество-Срок изготовления (Наличие на складе).

Габаритные и монтажно-присоединительные размеры ДМ 8010, ДВ 8010, ДА 8010:

Дополнительное оборудование для манометров и преобразователей (датчиков) давления

I. Присоединение к процессу (подвод давления на вход прибора):
1. Монтажная арматура: отборные устройства(ОУ) и закладные конструкции (ЗК): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые и др.
4. Переходники (резьбы-М/G/K нар/вну), муфты, бочонки (материал сталь, латунь, нержавейка).
5. Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии — КЛ и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (скоба, кронштейн, крепеж для монтажа на трубе, плите и пр.).
7. КПЧ – комплект присоединительных частей (присоединители: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Для дифманометров-расходомеров: диафрагмы ДБС, ДКС, ДФК; сосуды СК, СУ, СР, универсальные СКУР.
Внимание — для приборов измеряющих дифференцтальное (разность, перепад) давление (дифманометры — перепадомеры, расходомеры, уровнемеры) необходимо предусмотреть двойной комплект присоединительных частей — КПЧ (для подключения к «плюсовой» и «минусовой» камере соответственно).

II. На выходе из прибора (по сигнальной линии):
1. Вторичные приборы: измерители (индикаторы), регуляторы с выходом, контроллеры, коммуникаторы, регистраторы/самописцы и пр.
2. Блоки питания БП-36/24В, преобразования, корнеизвлечения и барьеры искрозащиты (взрывозащиты-Exi).
3. Кабель и провода монтажные.
4. Пульты или коммуникаторы (для настройки параметров, калибровки, выбора режимов работы), модемы, конфигурационное программное обеспечение ПО.

III. Вокруг прибора:
Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные пылевлагозащитные шкафы и чехлы, применение специальных обогревателей для КИПиА.

см. подробнее про дополнительное/вспомогательное оборудование ПД

Разрешительная и техническая документация на ДМ-8010, ДВ-8010, ДА-8010

По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат об утверждении типа СИ, разрешения на применение, паспорт изделия, техническое описание и руководство по эксплуатации ДМ-8010, ДВ-8010, ДА-8010, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.

Подробное техническое описание и руководство по эксплуатации обычно содержит следующие разделы:
— назначение, описание и обозначение типов (марка, модель);
— технические данные (такие как характеристики: диапазон измерений и допускаемой погрешности (класс точности) и пр.);
— устройство и работа (принцип действия, конструкция и пр.);
— условия эксплуатации, степени защиты IP и устойчивости;
— указание мер безопасности при монтаже и эксплуатации;
— условий хранения, транспортировки, правила монтажа, эксплуатации и демонтажа;
— методика поверки, межповерочный интервал, средства поверки;
— техническое обслуживание и ремонт (неисправности, причины, методы и способы устранения);
— упаковка, маркировка, транспортирования маркировка;
— масса, габаритные и присоединительные размеры;
— дополнительное оборудование, запчасти и принадлежности (ЗиП).
