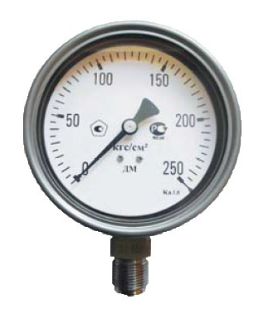

Показывающие общетехнические манометры ДМ-4 (диаметры корпуса — 100, 160 мм) являются механическими стрелочными приборами и предназначены для измерений давления газообразных и жидких, не сильно вязких и не кристаллизирующихся сред, не агрессивных по отношению к нержавеющей стали (аммиак, щелочные и солевые растворы и др). Используются в сложных эксплуатационных и технологических условиях, в том числе в местах с повышенной вибрацией и пульсацией в пищевой, пивоваренной и фармацевтической промышленности, в криогенной технике, химической и нефтехимической индустрии, в ядерных и холодильных установках, в насосах, прессах, компрессорах, турбинах, дизельных двигателях и т.п.
Стоимость виброустойчивых манометров ДМ-4 с трубчатой пружиной зависит от диапазона измерения (далее ДИ), диаметра, расположения штуцера (радиальный — 1Р или осевой/торцевой — 1Т и т.д.), класса точности, специальных исполнений, дополнительных опций, объема заказа и прочих факторов.
Стоимость и диапазоны измерений ДМ-4 общетехнического с трубчатой пружиной
| Модель | Диаметр | Резьба | Класс точности | Диапазон (бар, кгс/см2; х0,1 МПа) | Цена/руб |
| радиальный/осевой | |||||
| ДМ-4 | 100 | М20х1.5; G½ | 1,0 | -1…0 ( 1,5;3;5;9;15;24) | 2830/2990 |
| 0…0,6 (1;1,6; 2,5;4;6;10;16;25;40) | 2690/2850 | ||||
| 0…60 (100;160;250;400) | 2990/3090 | ||||
| 0…600 (1000) | 3290 (4490)/3580 (4670) | ||||
| 0…1600 | 6130 | ||||
| 0…2500 | 12290 | ||||
| ДМ-4 | 160 | М20х1.5; G½ | 1,0 | -1…0 ( 1,5;3;5;9;15;24) | 3420/3990 |
| 0…0,6 (1;1,6; 2,5;4;6;10;16;25;40) | 3290/4090 | ||||
| 0…60 (100;160;250;400) | 3590/4150 | ||||
| 0…600 (1000) | 3750 (4670)/3875(4850) | ||||
| 0…1600 | 7090 | ||||
| 0…2500 | 12890 |
Дополнительное и вспомогательное оборудование для манометров ДМ-4:
Применяются с мембранными разделителями сред РМ5319, РМ5320, DA, DB, DE, DH, DJ.
Технические характеристики общетехнического манометра ДМ-4
| Наименование | Значение показателя |
| Номинальный диаметр корпуса, D | 100;160;мм |
| Класс точности | 1 % |
| Дополнительная погрешность при изменении температуры окружающей среды Тос от 20±2°С в диапазоне рабочих температур на каждые 10°С | не более ± 0,4% |
| Диапазоны измерений | -1…0 (0,6, 1,5, … ,24),0…(0,6,1, … ,2500) бар, кгс/см2,x0.1 МПа или другие эквивалентные единицы давления |
| Рекомендуемые диапазоны измерений давления | Измеряемое давление то 25% до 75% от конечного значения шкалы |
| Температура измеряемой среды Тис | максимум +300°С, при заполнении глицерином +100°С |
| Температура окружающей среды Тос | -60…+65°С |
| Присоединение к процессу | нержавеющая сталь, штуцер снизу, сзади, осевое экс- центричное. |
| Резьба присоединения | М12×1.5; G¼; ¼ NPT |
| Измерительный элемент | трубчатая пружина Бурдона, нержавеющая сталь |
| Передаточный механизм | нержавеющая сталь |
| Циферблат | алюминий белого цвета, с ограничительным штифтом, шкала черного цвета |
| Стрелка | алюминий черного цвета |
| Материал корпуса | нержавеющая сталь |
| Степень пылевлагозащиты | IP 65 |
| Стекло | ламинированное безопасное стекло |
| Кольцо | нержавеющая сталь |
Виды исполнений модификации ДМ-4
— Исполнение Р (радиальное)
— Исполнение Т (осевое)
— Исполнение РЗФ (радиальное, задний фланец)
— Исполнение ТЭ (осевое, эксцентричное)
— Исполнение ТЭС (осевое, эксцентричное, со скобой)
— Исполнение ТЭПФ (осевое, эксцентричное, передний фланец)
— Безопасное исполнение с твердой защитной стенкой SOLID
FRONT: РS (радиальное), ТЭS (осевой, эксцентричное)
Дополнительные опции
— Встроенный демпфер (дроссель)
— Возможна очистка под кислород
— Заполнение корпуса глицерином, силиконовым маслом и др.
— Сверхпрочное или инструментальное стекло
— Дополнительные специальные шкалы фреоновые и аммиачные.
— Твердая защитная стенка SOLID FRONT
— Компенсация внутреннего вакуума или сверхдавления
— Изготовление измерительного элемента и штуцера из монеля.
— Дизайн шкалы по спецзаказу (цветные, комбинированные шкалы)
— Крепежный фланец с тыльной стороны
— Передний (фронтальный) крепежный фланец
— Скоба для крепления на панели
— Стрелка максимального значения
— Проверка гелием
— Степень IP66 и IP67
— Свидетельство о поверке
— Перегрузка по давлению до 150 %.
Габаритные и монтажно-присоединительные размеры ДМ-4
Исполнение Р (радиальное)
| NS | A | B | ØC | ØD | E | Вес в гр. |
| 100 | 17,5 | 49 | 99 | 101 | 22 | 800,0 |
| 160 | 17,5 | 51,5 | 159 | 162 | 22 | 1740,0 |
Для просмотра изображения нажать на картинку для возврата на страницу нажать на ← (назад)
Безопасное исполнение ДМ-4 с твердой защитной стенкой SOLID
FRONT:
Исполнение РS (радиальное) Исполнение ТЭS (осевой, эксцентричное)
Пример оформления заказа
ДМ — 4 – 100Р (0-10 кгс/см²), Кл. 1,0, М20х1,5/опции
Манометр деформационный с трубчатой пружиной (ДМ), модификация 4 (4), диаметр корпуса 100 мм ( 100 ), исполнение радиальное (Р), диапазон показаний 0-10 кгс/см² (0-10 кгс/см²), класс точности 1,0 (Кл. 1,0), присоединение штуцер с наружной резьбой М20х1,5 (М20х1,5), далее по запросу могут указываться дополнительные опции, через /
При заказе необходимо указать:
— Диаметр корпуса манометра;
— Диапазон измерения;
— Степень пылевлагозащиты;
— Вид штуцера — радиальный с задним фланцем, осевой с передним фланцем и т.д.
— Дополнительные опции (при необходимости);
— Дополнительное и вспомогательное оборудование для манометров (КМЧ)
Возможные ошибки при оформлении заказа на общетехнические манометры
Ввиду относительного многообразия марок и моделей манометров типа ДМ, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
орфографические ошибки: ДЭМ 4, ТМ-4, DM4, LV-4, LV4 и т.п.
неправильные обозначения модели: МД4, МД-4, МД.4, МД-4 и т.п.
ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм и пр.
вместо марка — модель или модификация и ошибки их написания, в том числе связанные с транслитераций или раскладкой клавиатуры, например: DM-4,Dm-4,dm-4 (в En-раскладке) и т.п. и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, климатику — параметры измеряемой и окружающей среды, способы присоединения и монтажа) в простой форме изложения и мы подберем необходимое Вам оборудование.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
