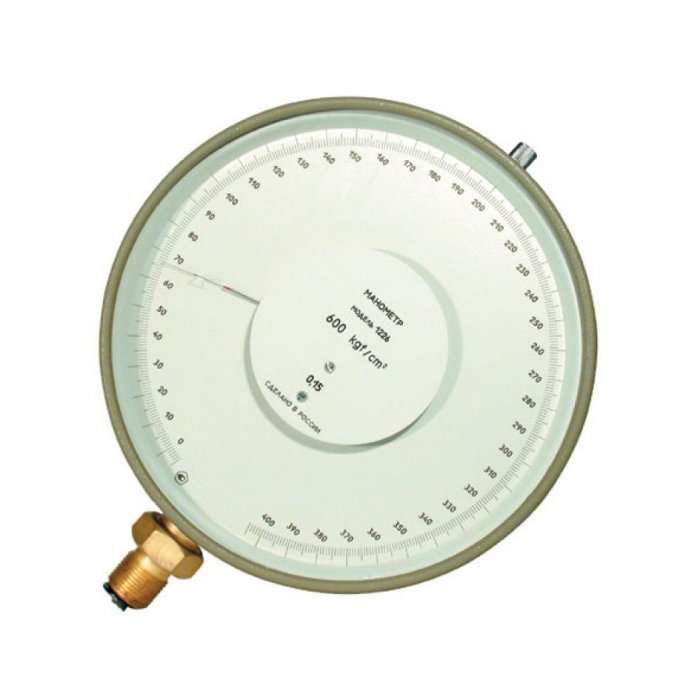

Стрелочные образцовые манометры МО-1226, МО-1227 и вакуумметры ВО-1227 (модель определяет набор диапазонов измерения) серии МО-250мм, классов точности 0,25% и 0,15% с условными шкалами (диаметром D=250мм на 400 делений — условных единиц (у.е.) используются в процессах проверки и калибровки различных приборов измерения давления — рабочих манометров, вакуумметров и мановакуумметров, а также преобразователей (датчиков) давления и разности давлений.
Благодаря высокой точности и качеству образцовые манометры МО1226, МО1227 уникальны и находят широкое применение в промышленности и метрологии. МО-250-1226/1227 предназначены для работы в условиях, нормированных для климатического исполнения УХЛ4.2* [подробнее см. ниже]
Поверочные образцовые манометры МО-1226, МО-1227 и эталонный вакуумметр ВО-1227 — это приборы, предназначенные для работы, как самостоятельные средства измерения, так и в составе задатчиков давления: прессов манометрических (гидравлических или газовых, например см. пресс ПУМ 2113 и др.) или грузопоршневых манометров МП; в условиях, нормированных для климатического исполнения УХЛ4.2*(Тос +5…+40°С, влажность до 80% — поверочная работа в отапливаемом помещении).
Стоимость образцового манометра серии МО-250мм (МО1226, МО1227, ВО1227) зависит от класса точности (0,25% или 0,15%), диапазона измерения, модели, наличия дополнительных опций (например, обезжиривания под кислород-О2, специальная шкала, фланец), наличия аксессуаров (например, стойка или футляр для переноски) и цен на дополнительное оборудование (краны, переходники или самоподжимной патрон для монтажа на пресс гидравлический и пр.), см прайс-лист на образцовые манометры.
Например, цена* манометра МО 1226 класса точности 0,25% — 35590 рублей.
(цена указана на базовое исполнение, без учета скидки, опций и дополнительного оборудования на приборы, имеющиеся в наличии на складе в Москве).
Современная серия 122х — это штатная замена — аналог ранее выпускавшейся серии МО-250мм;
также возможна замена на современные аналоги:
— механические (стрелочные) манометры высокоточные ДМ1-160, ТМ-610, МП-160 (D=160мм, именованная шкала кл.т. 0,4%);
— цифровые (электронные) МО05 кл. 0,1-0,4% и эталонные МО-05В кл. 0,025% (D=100мм)
Другие приборы этой серии: МО-160-11201, -11202, -11203 (диаметр корпуса 160мм, условная шкала — 250 единиц, класс точности 0,4%).
1. Технические характеристики образцовых манометров МО-1226, МО-1227 и вакуумметров ВО-1227
| Параметры МО-250/1227,-250/1226, ВО-250/1227 | Значение параметра |
| Диапазон измерения давления | -0,1…60MПa (-1-0-1…600 кгс/см2) |
| Шкала прибора для классов точности (КТ) 0,25%, 0,15% | 400 делений (условных единиц) |
| Цена деления | 1 условная единица — у.е. |
| Диаметр корпуса для классов точности (КТ) 0,25%, 0,15% | 250 мм |
| Температурный диапазон окружающей среды — Тос, Климатическое исполнение стандартное — УХЛ4.2* | +5…+40 °C |
| Относительная влажность окружающего воздуха (при 25°C) | 80% |
| Исполнение для тропического климата (маркировка) | О4.2 |
| Резьба присоединения | М20х1,5-8g |
| Вид штуцера | радиальный, расположение — снизу, материал — латунь |
| Масса прибора классов точности (КТ) 0,25%, 0,15% |
не более 5,5 кг
|
| Гарантийный срок эксплуатации | 36 месяцев (3 года) |
| Гарантийный срок хранения | 6 месяцев (0,5 года) |
| Межповерочный интервал (МПИ) | 12 месяцев (1 год) |
2. Габаритные и присоединительные размеры манометров образцовых МО1226/1227 и ВО1227 классов точности 0,25% или 0,15%
Габаритные размеры:
высота со штуцером — 310 мм
ширина (диаметр) — 250 мм
толщина (глубина) — 100 мм
Присоединительный штуцер:
резьба — метрическая М20х1,5-8g
расположение — радиальный (снизу),
материал — латунь;
размер «под ключ» — S27
Способы монтажа:
непосредственный монтаж на отвод горизонтальной трубы (коллектора) или монтажа на столе в стойку (подставка профилированная из поликарбоната с отверстием под штуцер (поставляется по спец. заказу).
3. Варианты исполнения образцовых манометров МО-1226, -1227 и ВО-1227
По специальному заказу приборы выпускаются с именной шкалой в конкретных физических величинах (кгс/см2, МПа, Бар). Также возможно производство приборов в кислородном исполнении (обозначение «КИС» или «О2». Изготавливаются в том числе экспортные варианты (для тропического климата, в т.ч. с документацией на английском или французском языках).
Манометры и вакуумметры образцовые эталонные кт 0,25, 0,15 представлены несколькими моделями: 1227 и 1226, определяемые диапазонов (пределов) измерения.
4. Верхние пределы/диапазоны измерений — ДИ манометров и вакуумметров образцовых серии МО-250 классов точности 0,25%, 0,15% в зависимости от модели
| Тип прибора | Модель манометра |
Верхние пределы измерений МПа (кгс/см2) | Класс точности |
| Манометры образцовые МО-1227/1226 D=250мм |
МО-1227 | 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5 МПа (1; 1,6; 2,5; 4; 6; 10; 16; 25 кгс/см2) |
0,25%, 0,15% |
| МО-1226 | 4; 6; 10; 16; 25; 40; 60 МПа (40; 60; 100; 160; 250; 400; 600 кгс/см2) |
||
| Вакуумметры образцовые ВО-1227 D=250мм |
ВО-1227 | -0,1МПа (-1 кгс/см2) |
0,25% |
5. Условное обозначение и пример заказа образцовых манометров MO-250-1227/1227^ и образцового вакуумметра образцовых BO-250/1227^
| Тип прибора | Модель прибора | Верхний /Нижний предел измерений | Класс точности | Необходимость обезжиривания (при необходимости) |
Рабочая среда (при необходимости) |
Резьба штуцера | Пример обозначения прибора |
| Образцовый манометр МО-250, вакуумметр ВО-250 | МО-1227, МО-1226, ВО-1227 |
0-Х кгс/см2, МПа | 0,25%, 0,15% | Обезжирить | Кислород (О2) | М20х1,5 | Манометр МО-1227-(0-16кгс/см2) -0,25%-Обезжирить-Кислород-М20х1,5 |
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
Пример записи по полной форме обозначения (ПФО):
1. Манометр образцовый МО-250/1227-(0-10кгс/см2)-0,25% (D=250мм, рад. шт. М20х1,5, шкала 400 делений/у.е., УХЛ4.2, базовое исп.)
Прибор поставляется в комплекте с:
— Паспорт (с отметкой ОТК),
— Свидетельство о поверке (с клеймом поверителя),
— Температурно-поправочная таблица,
— Ключ-корректор нуля,
— Защитный колпачок измерительного канала.
Аналоги и замены манометров MO250 и вакуумметров BO250^
Современная серия MO1226, MO1227^ — это штатная замена — аналог ранее выпускавшейся серии MO-250мм^;
также возможна замена на современные аналоги:
— механические (стрелочные) манометры высокоточные ДМ1-160, ТМ-610, МП-160 (D=160мм, именованная шкала кл.т. 0,4%);
— цифровые (электронные) МО-05 кл. 0,1-0,4% и эталонные МО-05В кл. 0,025-0,05% (D=100мм)
Другие приборы этой серии: МО-11201, -11202, -11203 (диаметр корпуса 160мм, условная шкала — 250 единиц, класс точности 0,4%).
Возможные ошибки при оформлении заказа на манометры МО-1226 и вакуумметры BO-1227^
Ввиду относительной сложности обозначения и формы заказа MO-1227,-1227 и BO-1227, рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— некорректное или неправильное название прибора: поверочный, эталонный, высокоточный, прецизионный манометр/вакуумметр
— неправильные обозначения и запись модели или орфографические ошибки и описки: М0126, М01226, М01227, В01227, М0250 (вместо буква-«О» указана цифра «0» и т.п.), старое обозначение МЗМ-ОМ250 ОМ1226, ОМ1227; 122б
— ошибки в указании величины диапазона и размерностей давления: кгс/м2, Бар, Атм, пси и пр.
— ошибки связанные с транслитераций или раскладкой клавиатуры, например: mo, m0, bo b0, vo v0, VJ250 DJ-250 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на MO и BO-1227,-1226, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, опции и исполнения) в простой форме изложения и наши инженеры разберут и подберут необходимый Вам прибор, исполнение и оборудование.
Дополнительная полезная информация
Совместно с манометрами MO-250-1227 и вакуумметром BO-250-1226 можно заказать:
Защитный колпачок измерительного канала.
Стойка (подставка профилированная из поликарбоната с отверстием под штуцер для монтажа на столе).
Футляр-переноска или влагонепроницаемый бокс c клапаном выравнивания атмосферного давления.
Свидетельство образцового средства измерения.
В качестве источника (задатчика) давления рекомендуем приобрести пресса манометрические ПУМ-100М, ПУМ-60М, ПУМ-40М, ПУМ-6М, 2113М.
Общее дополнительное и вспомогательное оборудование и арматура для технических, точных и высокоточных показывающих стрелочных манометров, вакуумметров и мановакуумметров:
1. Защитно-монтажная арматура: самоподжимной патрон, отборные устройства(ОУ): отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые.
4. Переходники М/G нар/вну, муфты, бочонки (материал сталь, латунь, нержавейка).
5. Защитная арматура: Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (обычно: фланец (задний или передний), скоба, кронштейн, крепеж).
7. КПЧ – комплект присоединительных частей (обычно: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Указатели рабочего давления (стрелка-ябедник).
см. подробнее о дополнительном оборудовании приборов давления
Разрешительная и техническая документация
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат об утверждении типа СИ, разрешения на применение, паспорт изделия, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
Подробное техническое описание и руководство по эксплуатации содержит следующие разделы:
— назначение, описание и обозначение типов (марка, модель);
— технические данные (такие характеристики: диапазон измерений (показаний) и допускаемой погрешности, классы точности и пр.);
— устройство и работа (принцип действия, конструкция и пр.);
— условия эксплуатации, степени защиты и устойчивости;
— монтаж, уплотнения, условия хранение;
— указание мер безопасности при монтаже и эксплуатации;
— условий хранения, транспортировки, правила монтажа, эксплуатации и демонтажа;
— методика поверки, межповерочный интервал, средства поверки;
— техническое обслуживание и ремонт (неисправности, причины, методы и способы устранения);
— упаковка, маркировка, транспортирования маркировка;
— масса, габаритные и присоединительные размеры;
— дополнительное оборудование, запчасти и принадлежности (ЗиП).
