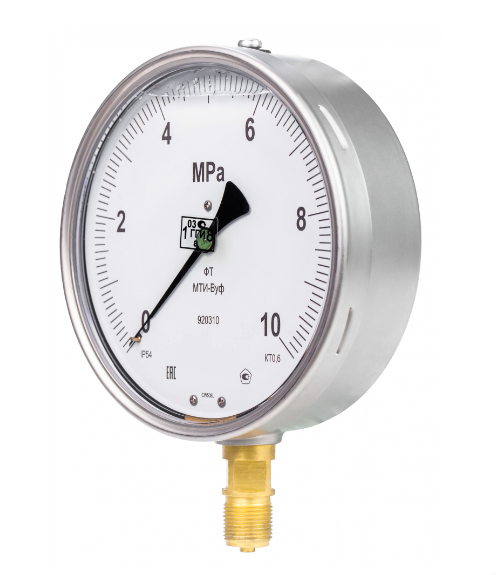

Вакуумметры, мановакуумметры, манометры точных измерений виброустойчивые
ВТИ-ВУф, МВТИ-ВУф, МТИ-ВУф без внешнего корректора «0» и ВТИ-ВУф, МВТИ-ВУф, МТИ-ВУф с внешним корректором «0» предназначены для измерения избыточного и вакуумметрического давления неагрессивных, некристаллизующихся жидкостей, газа и пара, в том числе кислорода и применения в сферах метрологического контроля и надзора. Виброустойчивость приборов обеспечивается за счет заполнения полости корпуса демпфирующей жидкостью (глицерин, ПМС-300)
Рекомендуется размещать манометры ВТИ-ВУф, МВТИ-ВУф, МТИ-ВУф в местах на промышленных объектах при условии, что существует вибрация с частотой, превышающей 55 Гц.
Стоимость и диапазоны измерений манометров ВТИ-ВУф, МВТИ-ВУф, МТИ-ВУф без корр. «0»
| Модель | Класс точности | D | Диапазоны измеряемого давления | Цена/руб. |
| ВТИ-ВУф IP54 Без корр. «0» | 0,6 | 160 | -100…0 кПа | 4500 |
| МВТИ-ВУф IP54 Без корр. «0» | -100…60; 150; 300; 500 кПа -0,1…0,9; 1,5; 2,4 МПа |
|||
| МТИ-ВУф IP54 Без корр. «0» | 0…100; 160; 250; 400; 600 кПа 0…1; 1,6; 2,5; 4; 6; 10; МПа |
|||
| 0…16; 25; 40; 60 МПа; | 5300 | |||
| ВТИ-ВУф IP54 Без корр. «0» | 1 | -100…0 кПа | 4100 | |
| МВТИф IP54 Без корр. «0» | -100…60; 150; 300; 500 кПа -0,1…0,9; 1,5; 2,4 МПа |
|||
| МТИ-ВУф IP54 Без корр. «0» | 0…100; 160; 250; 400; 600 кПа 0…1; 1,6; 2,5; 4; 6; 10; МПа |
|||
| 0…16; 25; 40; 60 МПа; | 4500 |
Технические характеристики манометров МТИ-ВУф, МВТИ-ВУф, ВТИ-ВУф без корр. «0»
| Наименование | Значение показателя |
| Номинальный диаметр корпуса, D | 160 мм |
| Класс точности | 0,6% 1% |
| Диапазоны показаний давления | ВТИ-ВУф: -100…0 кПа МВТИ-ВУф: -100…60; 150; 300; 500 кПа; -0,1…0,9; 1,5; 2,4 МПа МТИ-ВУф: 0…100; 160; 250; 400; 600 кПа; 0…1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа |
| Рабочая нагрузка | постоянная нагрузка: 100% шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 110% шкалы |
| Температура измеряемой среды Тис (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя) |
— от -50 до +120 ºС (при заполнении глицерином) — от -50 до +150 ºС (при заполнении ПМС-300) |
| Температура окружающей среды Тос | от -40 до +60 ºС (при заполнении глицерином) от -60 до +50 ºС (при заполнении ПМС-300) |
| Присоединение к процессу | радиальное |
| Резьба присоединения | М20х1,5 |
| Внешний корректор «0» на циферблате | нет |
| Демпфирующая жидкость | — глицерин — ПМС-300 |
| Виброзащищенность | группа V4 |
| Трубчатая пружина | медный сплав: — до 10 МПа полувитковая — от 16 до 60 МПа многовитковая |
| Штуцер, трибко-секторный механизм | медный сплав |
| Циферблат | алюминий, шкала черная на белом фоне |
| Материал корпуса | нержавеющая сталь |
| Степень пылевлагозащиты | IP 54 (по умолчанию) IP 65 (под заказ) |
| Стекло | — органическое (по умолчанию) — многослойное безопасное (под заказ) |
| Кольцо | байонет, нержавеющая сталь |
| Климатическое исполнение | — исполнение У2 (при заполнении глицерином) — исполнение УХЛ1 (при заполнении ПМС-300) |
| Масса,кг | 1,8кг |
| Межповерочный интервал | 2 года |
| Гарантийный срок хранения прибора | 12 месяцев |
| Гарантийный срок эксплуатации | 24 месяца |
| Средний срок службы | 10 лет |
Дополнительные опции
— Пломбирование прибора
— Красная черта на циферблате
— Свидетельство о поверке (с обязательной нумерацией прибора)
— Протокол к свидетельству о поверке
— Номер на корпусе, в паспорте прибора, на циферблате
— Встроенный демпфер (дроссель)
— Исполнение с фланцем
— Комплектация защитным резиновым кожухом
— Шильдик с позиционным обозначением прибора
— Нанесение дополнительных символов без замены типового циферблата
— Обезжиривание приборов
— Исполнение «Ацетилен», «Газ»
— Исполнение «Хладон», «Доп.темп.шкалы», «Доп. шкала»
— Исполнение «Усл. шкала»
— Гидрозаполнение прибора глицерином
— Гидрозаполнение прибора ПМС-300
Габаритные и монтажно-присоединительные размеры манометров МТИ-ВУф, МВТИ-ВУф, ВТИ-ВУф без корр. «0»
Для просмотра изображения нажать на картинку для возврата на страницу нажать на ← (назад)
Пример оформления заказа
Манометр МТИ-ВУф без кopp. «0» (0…160 кПа) кт. 1% IP54 М20х1,5 РШ
Манометр точных измерений, виброустойчивый (МТИ-ВУф), без внешнего корректора нуля (без корр. «0»), диапазоном измерения 0…160 кПа (0…160 кПа), класс точности 1% (кл.1%), степень пылевлагозащиты IP54 (IP54), резьба штуцера М20х1,5 (М20х1,5), расположение штуцера — радиальное, снизу (РШ)
Технические характеристики манометров МТИ-ВУф, МВТИ-ВУф, ВТИ-ВУф с корр. «0»
| Наименование | Значение показателя |
| Номинальный диаметр корпуса, D | 160 мм |
| Класс точности | 0,4% 0,6% |
| Диапазоны показаний давления | ВТИ-ВУф: -100…0 кПа МВТИ-ВУф: -100…60; 150; 300; 500 кПа; -0,1…0,9; 1,5; 2,4 МПа МТИ-ВУф: 0…100; 160; 250; 400; 600 кПа; 0…1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60 МПа |
| Рабочая нагрузка | постоянная нагрузка: 100% шкалы переменная нагрузка: 2/3 шкалы кратковременная нагрузка: 110% шкалы |
| Температура измеряемой среды Тис (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя) |
— от -50 до +120 ºС (при заполнении глицерином) — от -50 до +150 ºС (при заполнении ПМС-300) |
| Температура окружающей среды Тос | от -40 до +60 ºС (при заполнении глицерином) от -60 до +50 ºС (при заполнении ПМС-300) |
| Присоединение к процессу | радиальное |
| Резьба присоединения | М20х1,5; G½; ½ NPT |
| Внешний корректор «0» на циферблате | есть |
| Демпфирующая жидкость | — глицерин — ПМС-300 |
| Виброзащищенность | группа V4 |
| Трубчатая пружина | медный сплав: — до 10 МПа полувитковая — от 16 до 60 МПа многовитковая |
| Штуцер, трибко-секторный механизм | медный сплав |
| Циферблат | алюминий, шкала черная на белом фоне |
| Материал корпуса | алюминиевый сплав |
| Степень пылевлагозащиты | IP 54 (по умолчанию) IP 65 (под заказ) |
| Стекло | органическое |
| Кольцо | алюминиевый сплав, крепление винтами |
| Климатическое исполнение | — исполнение У2 (при заполнении глицерином) — исполнение УХЛ1 (при заполнении ПМС-300) |
| Масса,кг | 1,8кг |
| Межповерочный интервал | 2 года |
| Гарантийный срок хранения прибора | 12 месяцев |
| Гарантийный срок эксплуатации | 24 месяца |
| Средний срок службы | 10 лет |
Габаритные и монтажно-присоединительные размеры манометров МТИ-ВУф, МВТИ-ВУф, ВТИ-ВУф с корр. «0»
Для просмотра изображения нажать на картинку для возврата на страницу нажать на ← (назад)
Стоимость и диапазоны измерений манометров ВТИ-ВУф, МВТИ-ВУф, МТИ-ВУф c корр. «0»
| Модель | Класс точности | D | Диапазоны измеряемого давления | Цена/руб. |
| ВТИ-ВУф IP54 c корр. «0» | 0,4 | 160 | -100…0 кПа | 9600 |
| МВТИ-ВУф IP54 c корр. «0» | -100…60; 150; 300; 500 кПа -0,1…0,9; 1,5; 2,4 МПа |
|||
| МТИ-ВУф IP54 c корр. «0» | 0…100; 160; 250; 400; 600 кПа 0…1; 1,6; 2,5; 4; 6; 10; МПа |
|||
| 0…16; 25; 40; 60 МПа; | ||||
| ВТИ-ВУф IP54 c корр. «0» | 0,6 | -100…0 кПа | 7800 | |
| МВТИф IP54 c корр. «0» | -100…60; 150; 300; 500 кПа -0,1…0,9; 1,5; 2,4 МПа |
|||
| МТИ-ВУф IP54 c корр. «0» | 0…100; 160; 250; 400; 600 кПа 0…1; 1,6; 2,5; 4; 6; 10; МПа |
|||
| 0…16; 25; 40; 60 МПа; |
При заказе необходимо указать:
— Модель прибора;
— Диаметр корпуса манометра;
— Диапазон измерения;
— Класс точности;
— Степень пылевлагозащиты;
— Вид штуцера — расположение и резьба.
— Дополнительные опции (при необходимости);
— Дополнительное и вспомогательное оборудование для манометров (КМЧ).
Возможные ошибки при оформлении заказа на манометры точных измерений
Ввиду относительного многообразия марок и моделей манометров типа МТИ,ВТИ,МВТИ рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
неправильные обозначения модели: МТИВУФ, МВТИВУФ, ВТИВУФ, мтивуф, втивуф, мвтивуф, мвти, вти, мти, и т.п.
ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм и пр.
вместо марка — модель или модификация и ошибки их написания, в том числе связанные с транслитераций или раскладкой клавиатуры, например: manometr tochnyh izmerenij MTI, MTI-VUf, MTIVUf, MTIVUF, mti-vuf, mtivuf, vakuummetr VTI, VTI-VUf, VTIVUF, VTIVUf, vti-vuf, vtivuf, manovakuummetr MVTI, MVTI-VUf, MVTIVUF, MVTIVUf, mvti-vuf, mvtivuf(в En-раскладке) vfyjvtnh VNB, dfreevvtnh DNB, vfyjdfreevvtnh VDNB, vnb,dnb,vdnb,VNB-DE, DNB-DE, VDNB-DE, vnb-dea,dnb-dea, vdnb-dea и т.п. и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, климатику — параметры измеряемой и окружающей среды, способы присоединения и монтажа в простой форме изложения) и мы подберем необходимое Вам оборудование.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
