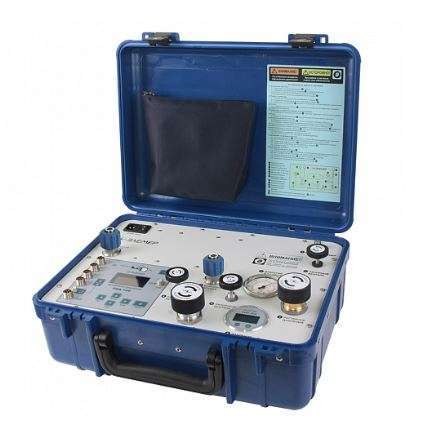

Портативный калибратор давления ПКД-160 предназначен для воспроизведения и измерения давления, электрических сигналов силы постоянного тока и сигналов преобразователей давления эталонных ПДЭ-020.
Форма заказа калибратора давления ПКД-160 (опросный лист и техническое описание)
Возможности калибратора давления ПКД-160:
— воспроизведение и измерение избыточного давления — 1 или 2 канала;
— измерение электрических сигналов силы постоянного тока — 4 гальванически развязанных канала с питанием 24/36 В;
— воспроизведение электрических сигналов силы постоянного тока — 1 гальванически развязанный канал с питанием 24/36 В;
— тестирование реле — 2 канала;
— автоматическое сличение показаний с эталоном и вычисление погрешности испытуемого оборудования;
— архивирование результатов с возможностью переноса на USB-flash носитель;
— передача данных калибровки в персональный компьютер через USB-порт;
— внешнее программное обеспечение «АРМ (автоматизированное рабочее место) ПКД-160»;
— создание и распечатка протокола поверки.
Состав калибратора давления ПКД-160*:
— калибратор давления портативный (ЭЛЕМЕР-ПКД-160);
— эталонные модули давления (ПДЭ-020(И));
— гребенки для подключения испытуемого оборудования штуцерные и фланцевые, настольный блок;
— соединительные кабели, шланги, переходные штуцеры;
— дополнительные внешние источники давления;
— персональный компьютер (ПК)** с программным обеспечением (ПО).
Дополнительно могут быть поставлены следующие монтажные части:
— блок настольный для штуцерного соединения Б-1-М20×1,5;
— гребенка настольная для штуцерного соединения ГШ-4-М20×1,5 ЛШ-4-М20×1,5;
— гребенка гибкая для фланцевого соединения ГФ-4-К1/4″.
Дополнительные внешние источники давления:
— баллон 20 л × 30 МПа;
— компрессорная министанция 20 МПа, 220 В;
— переносная компрессорная министанция 20 МПа, 220 В.
* — С подробным описанием комплектации калибратора можно ознакомиться в форме заказа калибратора ЭЛЕМЕР-ПКД-160.
** — ПК в базовый комплект не включен. Поставляется по желанию заказчика.
Стоимость калибратора давления ПКД-160 зависит от модификации (ПКД-160-П, ПКД-160-Н), дополнительных опций, комплектации, общего объема заказа и других ценообразующих факторов.
Форма заказа калибратора давления ЭЛЕМЕР-ПКД-160 (опросный лист)
Цена калибратора давления ПКД-160 высылается по запросу.
Конкретные условия поставки и цены, как заказать (купить) калибратор ПКД-160, наличие на складе или срок изготовления/производства уточняйте у менеджеров.
При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
Налажено импортозамещение калибраторов давления иностранного производства (производство аналогов импортных калибраторов температуры, прочего зарубежного метрологического оборудования, а также других приборов).
Технические характеристики калибратора давления ПКД-160
| Параметр (характеристика) калибратора давления | Калибратор ПКД-160-П | Калибратор ПКД-160-Н | |
| Корпус | пластиковый (кейс IP65) | металлический | |
| Диапазон воспроизводимого избыточного давления | 0…0,6 МПа | 0…0,6 МПа | 0…0,6 МПа, 0…2,5 МПа |
| 0…2,5 МПа | 0…2,5 МПа | 0…0,6 МПа, 0…16 МПа | |
| 0…16 МПа | 0…16 МПа | 0…2,5 МПа, 0…16 МПа | |
| Встроенный источник давления | Ресивер 2 л х 20 МПа | Ресивер 2 л х 20 МПа | |
| Ресивер 2 л х 20 МПа и компрессор (для канала 0,6 и 2,5 МПа) | |||
| Питание | Сетевой блок питания, аккумулятор повышенной емкости | ||
Сравнительная таблица характеристик преобразователей давления эталонных ПДЭ-020(И)
| Модификация преобразователя давления эталонного | ПДЭ-020 | ПДЭ-020И |
| Верхние пределы измерений | абсолютное (ДА) — 10 кПа…16 МПа избыточное (ДИ) — 6,3 кПа…100 МПа избыточное давление-разрежение (ДИВ) — –100…600 кПа |
|
| Предел допускаемой основной приведенной погрешности | 0,02 % для класса точности А0 0,03 % для класса точности А 0,05 % для класса точности В 0,1 % для класса точности С |
|
| Исполнение | общепромышленное Ex (взрывозащищенное (0ExiaIICT6 X)) О2 (кислородное) ОБ (опция — обезжиривание, для общепромышленного и взрывозащищенного вида исполнения) |
общепромышленное О2 (кислородное) ОБ (опция — обезжиривание, для общепромышленного вида исполнения) |
| Электропитание | МИГР-05U-2, ЭЛЕМЕР-ИКСУ-2012, ИКСУ-260, ЭЛЕМЕР-ПКД-160, ЭЛЕМЕР-ПКД-260, ЭЛЕМЕР-КДМ-020, ЭЛЕМЕР-КДМ-030, ЭЛЕМЕР-МЦЭ-040 | МИГР-05U-2, ЭЛЕМЕР-ИКСУ-2012, ИКСУ-260, ЭЛЕМЕР-ПКД-160, ЭЛЕМЕР-ПКД-260, ЭЛЕМЕР-КДМ-030, ЭЛЕМЕР-МЦЭ-040, встроенный Li-ion аккумулятор, блок питания (зарядное устройство) |
| Климатическое исполнение | –20…+60 °С | |
| Степень защиты от воздействий окружающей среды | IP54 | IP65 |
| Средняя наработка на отказ | не менее 100 000 часов | |
| Средний срок службы | не менее 12 лет | |
| Межповерочный интервал (МПИ) | 1 год (2 года для класса точности С) | |
| Гарантийный срок эксплуатации | 2 года | |
Возможные ошибки при оформлении заказа на переносной калибратор давления ПКД160 (ПКД-160П, ПКД-160Н Элемер)
Рекомендуем быть внимательными при оформлении заказа на переносной калибратор давления ПКД160 (ПКД-160П, ПКД-160Н Элемер), в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— неправильное название прибора: рабочий эталон, образец, колибратор, контроллер, регистратор, регулятор, измеритель давления, датчик-реле, точный высокоточный поверочный эталонный образцовый манометр прибор измерения давления, эталонный прецизионный мановакуумметр вакуумметр преобразователь датчик давления, сигнализатор, прессостат; напоромер, тягомер, тягонапоромер, сенсор, детектор, индикатор, пневмореле и т.п.;
— неправильные обозначения модели: ПКД160-Н, ПКД160-П, ПКД-160Н, ПКД-160П, ПКД160Н, ПКД160П, ПДК-160-Н, ПДК-160-П, ПК-Д, ДПК, КПД, КДП, ПКТ-160, ПГД-160, БКД, БКТ, П-КД, КД-160, КД160 и т.п.
— ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм и пр.
— ошибки, связанные с транслитерацией и раскладкой клавиатуры: pressure calibrator PKD-160, kalibrator davleniya ELEMER-PKD-160, GRL-160-G, GRL-160-Y (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на прецизионные эталонные преобразователи давления ПКД-160, не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики и условия эксплуатации, необходимость приобретения дополнительного оборудования в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор или его аналоги и дополнительное оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Техническая документация на портативный калибратор давления ЭЛЕМЕР-ПКД-160-П/-Н
см. Карта заказа ЭЛЕМЕР-ПКД-160-П/-Н калибратор давления портативный (скачать опросный лист Форма заказа калибратора давления ЭЛЕМЕР-ПКД-160 (опросный лист)).
см. Технические характеристики ЭЛЕМЕР-ПКД-160-П/-Н калибратор давления портативный (Тех.описание).
см. Руководство по эксплуатации ЭЛЕМЕР-ПКД-160-П/-Н калибратор давления портативный.
см. Методика поверки ЭЛЕМЕР-ПКД-160-П/-Н калибратор давления портативный.
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист) калибратора давления (КД), сертификат/свидетельство об утверждении типа средства измерения, разрешения на применение, декларация о соответствии, паспорт КД, техническое описание и руководство по эксплуатации, руководство пользователя на доп. оборудование и периферийные устройства, описание типа средства измерения и методика поверки, а также прочие разрешительные и нормативные документы (ГОСТы, СанПиН, СНиПы и правила учета и т.п.).
