Устройство разгрузки контактов (УРК) предназначено для устранения влияния дребезга, подгорания и окисления на срабатывание сигнализирующего устройства электроконтактных взрывонезащищенных манометров (вакуумметров, мановакуумметров) типов ДМ2010Сг, ДВ2010Сг, ДА2010Сг, и ДМ2005Сг, ДВ2005Сг, ДА2005Сг, а также манометрических термометров. Кроме того, устройство увеличивает их коммутирую мощность.
При использовании УРК контакты выступают в роли сенсора, выдающего логический сигнал «замкнут/разомкнут». В этом случае через контакты протекают микротоки – контакты разгружены. Коммутация внешних цепей, а также устранение влияния вышеуказанных факторов, осуществляется электронным блоком. Приборы УРК изготавливаются в виде отдельного выносного герметичного блока.
Варианты исполнения УРК по месту расположения:
А — непосредственно на корпус прибора в виде блока диаметром 60 мм и высотой 35 мм (на задней стенке, на месте расположения штепсельного разъема при комплектации на заводе изготовителе);

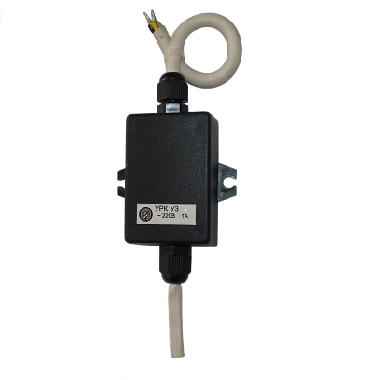

Б — отдельным выносным блоком (на расстояние до 100 м), имеющим фланцы для крепления к панели или крепление на DIN-рейку.
Варианты исполнения УРК по напряжению внешних коммутируемых цепей:
24/1 — для цепей переменного тока напряжением 24 В
36/1 — для цепей переменного тока напряжением 36 В
220/1 — для цепей переменного тока напряжением 220 В
12/2 — для цепей постоянного тока напряжением 12 В
24/2 — для цепей постоянного тока напряжением 24 В
36/2 — для цепей постоянного тока напряжением 36 В
Технические характеристики устройства
| Сила тока внешних коммутируемых цепей | не более 1,0 А |
| Температура окружающей среды | -50…+60 °С |
| Климатическое исполнение | У3 |
| Масса устройства | не более 0,15 кг |
| Средний срок службы | не менее 8 лет |
| Число срабатываний | не менее 200 000 |
| Средняя наработка на отказ | 100 000 часов |
| Степень пылевлагозащиты | IP54 |
Питание осуществляется от источника коммутируемого напряжения.
Схема подключения устройства
Схема подключения устройства УРК
φ, 0 – фазный и нулевой провод при коммутации цепей переменного тока;
+/- – полярность напряжения при коммутации цепей постоянного тока;
Цветовая маркировка входных выводов: минимум – коричневый; средний – черный;максимум – синий.
Цветовая маркировка входных выводов (для УРК — второй вариант исполнения): минимум – коричневый; средний – черный; максимум – синий; общий – желтый.
Пример оформления заказа: УРК А/Б, 24/1, указать вариант исполнения по напряжению внешних коммутируемых цепей.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании
(по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
ВНИМАНИЕ! Будьте осторожны — на рынке имеются дешевые некачественные копии приборов, подделки и восстановленные неликвиды, лишенные сервиса и гарантии.
Возможные ошибки при оформлении заказа
Ввиду относительного многообразия марок, моделей, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
неправильные обозначения манометров: УКР , УР-К и т.п. вместо марка — модель или модификация и ошибки их написания, в том числе связанные с транслитераций или раскладкой клавиатуры, например: URK, UR-k, URC, UR-C, YRK, YR-K (в En-раскладке) и т.д.
