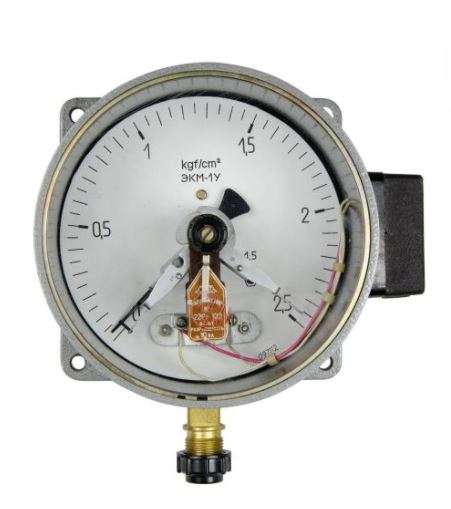

Сигнализирующий (электроконтактный) манометр ЭКМ-1У (мановакуумметр ЭКМВ-1У, вакуумметр ЭКВ-1У) предназначен для измерения и контроля избыточного (положительного) и вакуумметрического давления (разрежения, вакуума). Благодаря сигнализирующему устройству (электроконтактной группе, электроконтактам). появляется возможность управлять внешними устройствами, замыкать или размыкать электрическую цепь и как следствие включать или выключать подключенные в эту цепь устройства.
Межповерочный интервал (МПИ) -1 год.
В настоящее время манометр ЭКМ-1У снят с производства, актуальная замена — электроконтактный манометр ДМ2005Сг.
Одно из конструктивных отличий манометра ДМ2005Сг — расположение сигнализирующего устройства. У манометра ЭКМ-1У оно располагается над циферблатом, т.е его полностью видно, а у ДМ2005Сг сигнализирующее устройство располагается под циферблатом.
Технические характеристики электроконтактного манометра ЭКМ-1У, ЭКМВ-1У, ЭКВ-1У
| Параметр (характеристика) электроконтактного манометра ЭКМ-1У, ЭКМВ-1У, ЭКВ-1У | Значение параметра (характеристики) |
| Тип прибора | Манометры ЭКМ-1У, вакуумметры ЭКВ-1У, мановакуумметры ЭКМВ-1У |
| Диаметр корпуса | 160 мм |
| Степень пылевлагозащиты | IP40 (базовый вариант); IP53, IP54 — по заказу |
| Класс точности | 1,5% (базовый вариант), 1,0% — по заказу |
| Климатическое исполнение | У2 (база); Т2 |
| Тип электроконтактного устройства | прямые контакты |
| Температура окружающей среды | -70…+60 °С |
| Фланец | отсутствует (база) / задний |
| Расположение штуцера | радиальное М20х1,5 (база), G1/2 |
| Виброзащита | L1 (от 5 до 35 Гц с амплитудой 0,35 мм) |
| Материал корпуса | Нержавеющая сталь; Сталь; Алюминиевый сплав |
| Стекло | Органическое; Литое |
| Трубчатая пружина | Медный сплав; Железоникелевый сплав |
| Держатель | Медный сплав; Сталь |
| Механизм | Медный сплав; Нержавеющая сталь; Сталь 08КП |
| Резьба присоединительного штуцера | М20х1,5-8g; K1/2; G1/2-B |
| Масса прибора | не более 1,6 кг |
| Межповерочный интервал | 2 года |
| Гарантийный срок эксплуатации | 3 года |
| Средний срок службы | не менее 10 лет |
Диапазоны показаний манометров ЭКМ-1У, ЭКМВ-1У, ЭКВ-1У
Доступны любые эквивалентные единицы измерения — атм., бар, МПа, кПа, psi.
| Модификации приборов | Диапазон кПа, МПа |
Диапазон, кгс/см2 |
| ЭКВ-1У вакуумметр (разряжение) |
-100…0 кПа | -1…0 кгс/см2 |
| ЭКМВ-1У мановакуумметр (разряжение и избыточное давление) |
-100…60 кПа | -1…0,6 кгс/см2 |
| -100…150 кПа | -1…1,5 кгс/см2 | |
| -100…300 кПа | -1…3 кгс/см2 | |
| -100…500 кПа | -1…5 кгс/см2 | |
| -0,1…0,9 МПа | -1…9 кгс/см2 | |
| -0,1…1,5 МПа | -1…15 кгс/см2 | |
| -0,1…2,4 МПа | -1…24 кгс/см2 | |
| ЭКМ-1У манометр (избыточное давление) |
0…100 кПа | 0…1 кгс/см2 |
| 0…160 кПа | 0…1,6 кгс/см2 | |
| 0…250 кПа | 0…2,5 кгс/см2 | |
| 0…400 кПа | 0…4 кгс/см2 | |
| 0…600 кПа | 0…6 кгс/см2 | |
| 0…1 МПа | 0…10 кгс/см2 | |
| 0…1,6 МПа | 0…16 кгс/см2 | |
| 0…2,5 МПа | 0…25 кгс/см2 | |
| 0…4 МПа | 0…40 кгс/см2 | |
| 0…6 МПа | 0…60 кгс/см2 | |
| 0…10 МПа | 0…100 кгс/см2 | |
| 0…16 МПа | 0…160 кгс/см2 | |
| 0…25 МПа | 0…250 кгс/см2 | |
| 0…40 МПа | 0…400 кгс/см2 | |
| 0…60 МПа | 0…600 кгс/см2 | |
| 0…100 МПа | 0…1000 кгс/см2 | |
| 0…160 МПа | 0…1600 кгс/см2 |
Устройство и работа манометра ЭКМ-1У
Манометр показывающий электроконтактный ЭКМ-1У, ЭКМВ-1У, ЭКВ-1У состоит из алюминиевого корпуса, латунного штуцера, литого стекла, циферблата из сплава алюминия, стальной стрелки указывающей рабочее давление и группы с электроконтактами. В полости ЭКМ расположены измерительный (трубка Бурдона) и передающий механизмы (трибка, зубчатый сектор, пружина, поводок). Все элементы изготавливаются из медного сплава. Элементом подключения манометра к магистрали выступает штуцер с нарезанной наружной резьбой. В стандартном исполнении резьбовое соединение метрическое — М20х1,5. Опционально возможно изготовление резьб — G1/2, К1/2. Любую продукцию с резьбовым соединением отличным от стандартного можно скомплектовать резьбовым переходом на требуемое.
Манометр с электроконтактной приставкой ЭКМ-1У производится с четырьмя вариациями групп:
III — Оба контакта размыкают (левый красный, правый синий);
IV — первый размыкает, второй замыкает (левый красный, правый синий);
V — Оба контакта замыкают (стрелки синие);
VI — Первый замыкает, второй размыкает (обе стрелки красные).
Модификация V считается стандартной и используется на большинстве оборудования и производственных линиях.
Условия эксплуатации манометров ЭКМ-1У
Манометр электроконтактный ЭКМ 1У устойчив от проникновения пыли и влаги, что соответствует защите IP40.
Манометры ЭКМ-1У измеряют положительное давление веществ, инертных к сплавам меди и латуни из которых изготовлены элементы измерительной части устройства. Вещества могут быть в любом агрегатном состоянии (жидкость, газ) при соблюдении правила — не быть вязкими, кристаллизующимися, тягучими и не иметь твердотельные крапления. Выбрать шкалу возможно с нижнего порога 0, а в верхнем пределе ограничиться 100 кгс/см2 (атм.). Это принципиальное отличие от модели ЭКМ-2У, у которой верхний предел измерений до 1600 кгс/см2 включительно.
Согласно технической и разрешительной документации, манометр ЭКМ-1У рекомендуется эксплуатировать при температуре окружающей среды (Тос) от -60 до +70 С. Температура измеряемой среды (Тис) должна не превышать +70 С. Если указанная граница выше, следует перед манометром давления использовать охладитель или петлевую трубку (трубка Перкинса).
Форма заказа электроконтактного манометра ЭКМ-1У
Для того, чтобы заказать (купить) электроконтактный манометр ЭКМ-1У, необходимо предоставить производству следующие данные:
— Предельное давление (Pn).
— Тип приставки с электроконтактами — если сложно определить, просто позвоните и объясните задачу, технические специалисты компании помогут с выбором ЭКМ;
— Погрешность — в стандартном понимании равна 1,5% от всей шкалы замера. Опционально возможна калибровка до класса 1,0.
— Указать необходимость поставки устройства разгрузки контактов (УРК) для устранения влияния дребезга, подгорания и окисления на срабатывание сигнализирующего устройства.
Дополнительные опции:
— Встроенная в полость штуцера юза, для гашения пульсаций среды замера.
— опломбировка корпуса.
— индивидуальный номер манометра.
— свидетельство о проведенной поверке.
— красная черта предельно допустимого давления.
— исполнение на экспорт, с оформлением всей разрешительной документации, в том числе на иностранном языке.
— обезжиривание смачиваемых деталей для работы с кислородом.
— исполнение для АЭС.
Полная устаревшая форма обозначения (ПФО) при заказе:
1. ЭлектроКонтактный Манометр ЭКМ-1У: ДМ2005Сг-У3 (0+1кгс/см2), 1,5%, Vисп.(Рмин-Р-Замыкающ. конт., рад. шт. М20х1,5, без борта, IP40, Базовое общепр. исп. 1У)
2. ЭлектроКонтактный МаноВакуумметр ЭКМВ-1У: ДА2005Сг-У3 (-1-0+0,6…24кгс/см2), 1,5%, Vисп.(Рмин-Р-Замыкающ. конт., рад. шт. М20х1,5, без борта, IP40, Базовое общепр. исп. 1У)
Возможные ошибки при оформлении заказа на сигнализирующие мановакуумметры ЭКМ1-У, ЭКВ1-У, ЭКМВ-1-У
Рекомендуем быть внимательными при оформлении заказа на сигнализирующие мановакуумметры ЭКМ1-У, ЭКВ1-У, ЭКМВ-1-У, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— неправильное или некорректное название прибора, отличающееся от заводского: измеритель давления, электро-контактный мано-вакуумметр, измеритель-регулятор давления, напора, датчик давления, сигнализатор давления, датчик-реле давления; прессостат; напоромер, тягомер, тягонапоромер сигнальный;
— неправильные обозначения и запись модели: ЭКМ1У, ЭКВ1У, ЭКМВ1У, ЭКМ1-У, ЭКВ1-У, ЭКМВ1-У, ЭКМ-1-У, ЭКВ-1-У, ЭКМВ-1-У, ЭКМ-У1, ЭКВ-У1, ЭКВМ-У, ЭМКВ-У1, ЭВКМ-1У, ЭКМ-2, ЕКМ-У1 и т.п.
— ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм, мПА и пр.
— ошибки, связанные с транслитерацией или раскладкой клавиатуры, например: pressure gauge EKM-U1 EKV-U1 EKMV-U1, ehlektrokontaktnyj manometr ehkm-1u ehkmv-1u ehkv-1u, «RV-E1, «RD-E1, «RVD-E1 (в En-раскладке) и т.п. и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на сигнализирующие ЭКМ-1У (электроконтактные манометры), не путайте обозначения, а если не знаете или не уверены, то просто напишите основные технические характеристики (диапазон и единицы измерения давления, класс точности, исполнение электроконтактной группы, дополнительные опции и т.д.), необходимость приобретения дополнительного оборудования в простой форме изложения, а инженеры нашего предприятия подберут необходимый Вам прибор или его аналоги и дополнительное оборудование по наилучшему соотношению Цена — Качество — Срок изготовления (наличие на складе).
Дополнительное и вспомогательное оборудование для манометров, вакуумметров и мановакуумметров (в т.ч. сигнализирующих Сг- электроконтактных ЭКМ)
1. Защитно-монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паронитовые.
4. Переходники М/G нар/вну, муфты, бочонки (материал сталь, латунь, нержавейка).
5. Защитная арматура: Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (обычно: фланец(задний или передний), скоба, кронштейн, крепеж).
7. КПЧ – комплект присоединительных частей (обычно: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Указатели рабочего давления (стрелка-ябедник).
9. Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные влагозащитные шкафы и чехлы, применение спец. обогревателей.
10. Жидкости для заполнения: глицерин или силикон (для виброустойчивых мод.-ВУ).
11. Запчасти и Принадлежности — ЗиП (стрелки, циферблат/шкалы, стекла, механизм).
12. Промежуточные реле или устройство разгрузки контактов УРК.
см. подробнее о дополнительном оборудовании приборов давления
