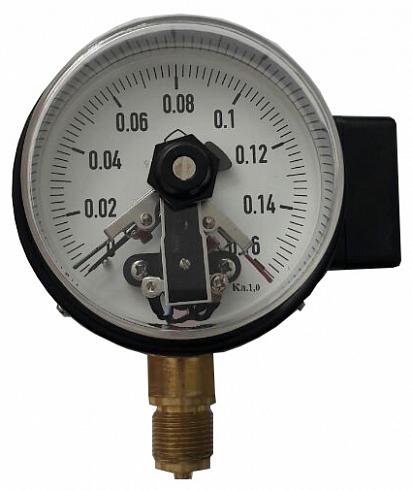

Деформационный электроконтактный манометр ДМЭ-2010 используется для управления внешними электрическими цепями (сигнализация, автоматика и блокировка технологических процессов) от сигнализирующего устройства прямого действия. А также служит для измерения давления газообразных или жидких, не сильно вязких и не кристаллизирующихся сред, не агрессивных по отношению к медным сплавам (вода, пар, газ, в том числе пропан бутан, масло, керосин, бензин, дизельное топливо и др.), а также для замыкания или размыкания электрических цепей при достижении заданного предела давления.
Стоимость электроконтактных манометров ДМЭ-2010 зависит от диапазона измерения (далее ДИ), диаметра, расположения штуцера, класса точности, специальных исполнений, дополнительных опций, объема заказа и прочих факторов.
Стоимость и диапазоны измерений ДМЭ-2010 электроконтактного манометра с трубчатой пружиной
| Модель | Диаметр | Резьба | Класс точности | Диапазон (бар, кгс/см2; х0,1 МПа) | Цена/руб., без НДС | |
| радиальный | осевой | |||||
| ДМЭ | 100 | М20х1,5; G½ | 1 /1,5 | — 1…0 (1,5; 3; 5; 9; 15; 24) 0…1,6 | 2100 | 1750 |
| 0…2,5 (4; 6; 10; 16; 25; 40; 60) | 2080 | 1690 | ||||
| 0…100; 160; 250 | 2210 | 1790 | ||||
| 0… 400 (600) | 2330 | 1830 | ||||
| 1000 | 2920 | 2580 | ||||
Технические характеристики электроконтактных манометров ДМЭ-2010
| Наименование | Значение показателя |
| Номинальный диаметр корпуса, D | 100 мм |
| Класс точности | 1; 1,5 % |
| Дополнительная погрешность при изменении температуры окружающей среды Тос от 20±2°С в диапазоне рабочих температур на каждые 10°С | не более ± 0,4% |
| Диапазоны измерений | -1…0 ( 0,6, 1,5…24), 0…1 (1,6 … 1000) бар, кгс/см2,x0.1 МПа или другие эквивалентные единицы давления |
| Рекомендуемые диапазоны измерений давления | измеряемое давление то 25% до 75% от конечного значения шкалы |
| Температура измеряемой среды Тис | максимум +150°С |
| Температура окружающей среды Тос | -60…+65°С |
| Присоединение к процессу | медный сплав, штуцер снизу |
| Резьба присоединения | М20х1,5; G½ — по запросу |
| Измерительный элемент | трубчатая пружина Бурдона, медный сплав |
| Передаточный механизм | медный сплав |
| Циферблат | алюминий белого цвета, шкала черного цвета |
| Стрелка | алюминий черного цвета, фиксированная |
| Материал корпуса | сталь, крашеная черного цвета |
| Степень пылевлагозащиты | IP 54 |
| Стекло | поликарбонат |
| Электрические контакты | контакты с магнитным поджатием (Umax= 220В постоянного тока и 380В переменного тока, Ι (сила тока)= 1А, Pmax= 30Вт постоянного тока и 50ВА переменного тока) |
| Контакты | III — (1НЗ+1НЗ) — два размыкающих контакта IV — (1НО+1НО) — два замыкающих контакта V — (1НЗ+1НО) — левый контакт размыкающий, правый замыкающий (базовое исполнение) VI — (1НО+1НЗ) — левый контакт замыкающий, правый размыкающий |
Дополнительные опции
— Встроенный демпфер (дроссель)
— Поликарбонатное стекло (оргстекло) или пластик
— Дизайн шкалы по спецзаказу (цветные, комбинированные шкалы)
— Кислородное исполнение
— Свидетельство о поверке
Габаритные и монтажно-присоединительные размеры ДМЭ-2010
Исполнение Р (радиальное)
| NS | A | B | C | D | E | Вес в гр. |
| 100 | 85 | 100 | 102 | 120 | 91 | 500,0 |
Пример оформления заказа
ДМЭ-2010 — V- 100 Р (0-6 МПа), Кл. 1,0, М20х1,5/опции
Манометр деформационный электроконтактный (ДМЭ), модификация 2010 (2010),номер группы исполнения контактов V , диаметр корпуса 100 мм ( 100 ), исполнение радиальное (Р), диапазон показаний 0-6МПа (0-6МПа), класс точности 1,0 (Кл. 1,0), присоединение штуцер с наружной резьбой М20х1,5 (М20х1,5), далее по запросу могут указываться дополнительные опции, через /
При заказе необходимо указать:
— Диаметр корпуса манометра;
— Диапазон измерения;
— Степень пылевлагозащиты;
— Вид штуцера — радиальный, осевой с передним фланцем и т.д.
— Дополнительные опции (при необходимости);
— Дополнительное и вспомогательное оборудование для манометров (КМЧ)
Возможные ошибки при оформлении заказа на электроконтактные манометры
Ввиду относительного многообразия марок и моделей манометров типа ДМЭ, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
орфографические ошибки: ДЭМ 2010, ТМЭ-2010, DMЭ 2010, LV»-2010, LV»2010 и т.п.
неправильные обозначения модели: МДЭ2010, МДЭ-2010, МДЭ.2010, ДМЭ 201 и т.п.
ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм и пр.
вместо марка — модель или модификация и ошибки их написания, в том числе связанные с транслитераций или раскладкой клавиатуры, например: DME-2010,Dme-2010,dme-2010 (в En-раскладке) и т.п. и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, климатику — параметры измеряемой и окружающей среды, способы присоединения и монтажа в простой форме изложения и мы подберем необходимое Вам оборудование.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
