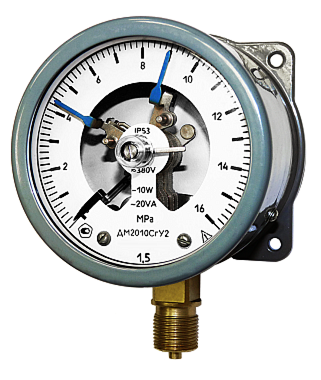

Манометры ДМ2010Сг, вакуумметры ДВ2010Сг и мановакуумметры ДА2010Сг сигнализирующие (электроконтактные — ЭКМ-2010Сг) разработаны и применяются для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими цепями от сигнализирующего устройства прямого действия.
Приборы ДМ-2010Сг, ДВ-2010Сг, ДА-2010Сг могут поставляться в комплектации с устройством разгрузки контактов (УРК) для устранения влияния дребезга, подгорания и окисления на срабатывание сигнализирующего устройства.
Возможны модификации общепромышленных манометров ДМ2010Сг во взрывозащищенном исполнении — Exi/Exd(Вн), подробнее см. ниже.
1. Технические характеристики манометров ДМ2010, ДВ2010, ДА2010-Сг
| Тип прибора ЭКМ (ДМ, ДВ, ДА)-2010Сг | Манометры — ДМ, вакуумметры — ДВ, мановакуумметры — ДА |
| Диаметр корпуса | 100 мм |
| Степень пылевлагозащиты | IP53, IP54 — по заказу |
| Класс точности | 1,5% (базовый вариант), 1,0% — по заказу |
| Климатическое исполнение | У2 (база); Т2 |
| Тип электроконтактного устройства | прямые контакты |
| Температура окружающей среды | -50…+60 °С |
| Фланец | задний |
| Расположение штуцера | Радиальное; Осевое |
| Резьба присоединительного штуцера | М20*1,5-8g; K1/2; G1/2-B (G1/2-B, К1/2 — для диапазонов показаний до 600 кгс/см²) |
| Виброзащита | L1 (от 5 до 35 Гц с амплитудой 0,35 мм) |
| Материал корпуса | Нержавеющая сталь; Алюминиевый сплав |
| Стекло | Литое |
| Трубчатая пружина | Медный сплав; Железоникелевый сплав |
| Держатель | Медный сплав; Сталь |
| Механизм | Медный сплав; Нержавеющая сталь; Сталь 08КП |
| Масса прибора | не более 1,0 кг |
| Межповерочный интервал | 2 года |
| Гарантийный срок эксплуатации | 3 года |
| Средний срок службы | не менее 10 лет |
2. Электротехнические характеристики манометров ЭКМ-ДМ, ДВ, ДА-2010Сг
Напряжение внешних коммутируемых цепей ЭКМ:
380В (включая 24; 27; 36; 40; 110; 220В) — для цепей переменного тока;
220В (включая 24; 27; 36; 40; 110В) — для цепей постоянного тока.
Разрывная мощность контактов для сигнализирующего устройства ЭКМ:
со скользящими контактами – 10Вт постоянного тока и 20 В•А переменного тока;
с магнитным поджатием контактов – 30Вт постоянного тока и 50 В•А переменного тока.
Значение коммутируемого тока:
для сигнализирующего устройства со скользящими контактами – от 0,02 до 0,5А;
для сигнализирующего устройства с магнитным поджатием контактов – от 0,01 до 1А.
Предел допускаемой основной промышленности срабатывания сигнализирующего устройства ЭКМ:
для сигнализирующего устройства со скользящими контактами ±2,5%
для сигнализирующего устройства с магнитным поджатием контактов ±4%
Подключение осуществляется четырехжильным кабелем, сечение жил — от 0,2 до 1,5 мм2.
Диаметр ввода в разъеме — от 4 до 10 мм.
Электрическая цепь при подключении ЭКМ-ДМ2010 должна быть обязательно обесточена!
3. Диапазоны показаний мановакуумметров ДМ, ДВ, ДА-2010-Сг
| Модификации приборов | Диапазон кПа, МПа |
Диапазон, кгс/см2 |
| ДВ2010Сг вакуумметр (разряжение) |
-100…0 кПа | -1…0 кгс/см2 |
| ДА2010Сг мановакуумметр (разряжение и избыточное давление) |
-100…60 кПа | -1…0,6 кгс/см2 |
| -100…150 кПа | -1…1,5 кгс/см2 | |
| -100…300 кПа | -1…3 кгс/см2 | |
| -100…500 кПа | -1…5 кгс/см2 | |
| -0,1…0,9 МПа | -1…9 кгс/см2 | |
| -0,1…1,5 МПа | -1…15 кгс/см2 | |
| -0,1…2,4 МПа | -1…24 кгс/см2 | |
| ДМ2010Сг манометр (избыточное давление) |
0…100 кПа | 0…1 кгс/см2 |
| 0…160 кПа | 0…1,6 кгс/см2 | |
| 0…250 кПа | 0…2,5 кгс/см2 | |
| 0…400 кПа | 0…4 кгс/см2 | |
| 0…600 кПа | 0…6 кгс/см2 | |
| 0…1 МПа | 0…10 кгс/см2 | |
| 0…1,6 МПа | 0…16 кгс/см2 | |
| 0…2,5 МПа | 0…25 кгс/см2 | |
| 0…4 МПа | 0…40 кгс/см2 | |
| 0…6 МПа | 0…60 кгс/см2 | |
| 0…10 МПа | 0…100 кгс/см2 | |
| 0…16 МПа | 0…160 кгс/см2 | |
| 0…25 МПа | 0…250 кгс/см2 | |
| 0…40 МПа | 0…400 кгс/см2 | |
| 0…60 МПа | 0…600 кгс/см2 | |
| 0…100 МПа | 0…1000 кгс/см2 | |
| 0…160 МПа | 0…1600 кгс/см2 |
4. Дополнительные опции при заказе мановакуумметров ДМ-2010-Сг, ДВ-2010-Сг, ДА-2010-Сг
Исполнение ЭКМ — по заказу покупателя приборы поставляются с сигнализирующим устройством перед циферблатом.
Магнитное поджатие — по заказу потребителя приборы поставляются с магнитным поджатием контактов сигнализирующего устройства.
Измеряемая среда «кислород» — по заказу покупателя приборы имеют исполнение для измерения давления жидкого, газообразного кислорода.
Обезжиривание — по заказу потребителя приборы поставляются с обезжиренной рабочей полостью
Атомное исполнение — по заказу покупателя приборы изготавливаются для использования на объектах атомной энергетики — ОАЭ (класс безопасности 3 и 4).
Экспортное исполнение — по заказу покупателя приборы изготавливаются для поставки на экспорт.
Демпфер — с демпфером поставляются приборы ДМ2010Сг, ДВ2010Сг, ДА2010Сг с диапазоном показаний со 100 кгс/см2, а также приборы для измерения давления хладонов; наличие демпфера у приборов с диапазоном показаний до 60 кгс/см2 оговаривается отдельно при заказе.
Технологическая черта на шкале — по заказу покупателя осуществляется нанесение технологической черты на циферблат (в примечании к заказу необходимо указать, на какой отметке).
Пломбировка — по заказу потребителя приборы пломбируются.
Табличка — по заказу покупателя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора.
Заводской номер — по заказу покупателя приборы поставляются с заводским серийным номером.
ПАРАМЕТРЫ СИГНАЛИЗИРУЮЩЕГО УСТРОЙСТВА ДЛЯ ЭЛЕКТРОКОНТАКТНЫХ МАНОМЕТРОВ
Сигнализирующее устройство по подключению внешних цепей имеет четыре варианта исполнения по ГОСТ 2405-88:
V (базовое исполнение) — левый контакт размыкающий (min), правый замыкающий (max) – оба указателя синие (5исп.).
III — два размыкающих контакта: левый указатель (min) — синий, правый (max) — красный (3исп.).
IV — два замыкающих контакта: левый указатель (min) — красный, правый (max) — синий (4исп.).
VI — левый контакт замыкающий (min), правый размыкающий (max) – оба указателя красные (6исп.).
При выборе исполнения следует учитывать, что варианты описаны с учетом нахождения стрелки на нулевой отметке (относительно нормальных условий производства и хранения).
По заказу потребителя сигнализирующее устройство может изготовляться с магнитным поджатием контактов для любого из вышеуказанных исполнений.
5. Условное обозначение и пример заказа мановакуумметров ДМ 2010СГ, ДВ 2010Сг, ДА 2010Сг
| Тип прибора | ДМ2010Сг ДВ2010Сг ДА2010Сг |
Манометр Вакуумметр Мановакуумметр |
| Климатическое исполнение | У2 (базовое) Т2 |
|
| Верхнее значение диапазона показаний |
см.таблицу п.3 Диапазоны показаний мановакуумметров | |
| Единица измерения | кгс/см2 (базовое) кПа МПа |
|
| Класс точности | 1,5% (базовый вариант), 1,0% — по заказу |
|
| Измеряемая среда | -//- (базовое) Кис |
Кислород |
| Конструктивное исполнение | -//- (базовое)
ОШ |
Радиальный штуцер с задним фланцем Осевой штуцер с задним фланцем |
| Степень защиты | IP53 | |
| Исполнение сигнализирующего устройства | III IV V (базовое) VI |
|
| Резьба штуцера | M20x1.5-8g (базовое) G1/2-B K1/2 |
|
| Дополнительные требования |
МП Обезж. АЭС АЭС-Кл.б.3 Д Черта Э Пл. Табл. Ном. П.П.С П.П.Пас ЦСМ |
Магнитное поджатие Обезжиривание Атомное исполнение, класс безопасности 4 Атомное исполнение, класс безопасности 3 Демпфер Черта на шкале Экспортное исполнение Пломба Табличка Номер Отметка о первичной поверке на стекле Отметка о первичной поверке в паспорте Поверка ЦСМ |
В схеме условного обозначения приборов не указываются данные базового исполнения, а также другие технические характеристики, если они являются единственными для данного типа приборов.
Пример оформления заказа: ДМ2010СгУ2, 16 МПа, Кис, ОШ ,V, МП, Пл. Указать необходимость поставки УРК.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании
(по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
ВНИМАНИЕ! Будьте осторожны — на рынке имеются дешевые некачественные копии приборов, подделки и восстановленные неликвиды, лишенные сервиса и гарантии.
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании
(по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
Возможные ошибки при оформлении заказа
Ввиду относительного многообразия марок, моделей, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
неправильные обозначения манометров: ДМ2010-Сг, ДВ2010-Сг, ДА2010-Сг, ДМ 2010-Сг ДВ 2010-Сг, ДА 2010-Сг, ВД2010-Сг, АД2010-Сг, МД2010-Сг и т.п. вместо марка — модель или модификация и ошибки их написания, в том числе связанные с транслитераций или раскладкой клавиатуры, например: DM2010-Cg, DV2010-Сg, DA2010-Cg, DM2010Cg, DV2010Сg, DA2010Cg, LV2010Cu LV-2010Cu (в En-раскладке), DM20/10 и т.д.
Copyright © все права защищены, авт.-МЕА
соавторы МТ/СМ/ФТ-МА/МП, КЦ-М5/П10
Прибор — номинант конкурса «100 лучших контрольно-измерительных приборов России» (КИП-100-РФ).
КИПиА: Манометры, вакуумметры и мановакуумметры сигнализирующие по цене производителя в наличии и под заказ со склада в Москве.
Также имеются в наличии электроконтактные группы ЭКГ-2010Сг: III, IV, V, VI исполнений (3, 4, 5, 6 исп.).
Возможны модификации общепромышленных ДМ2010Сг во взрывозащищенном исполнении — Exi/Exd(Вн):
ДМ5010Сг0Ex, ДВ5010Сг0Ex, ДА5010Сг0Ex — показывающие взрывозащищенные сигнализирующие приборы, предназначенные для измерения избыточного и вакуумметрического давления различных сред и управления внешними электрическими искробезопасными цепями от сигнализирующего устройства прямого действия (позволяет коммутировать две электрические цепи) для применения в различных отраслях промышленности. Приборы ДМ5010Сг0Ex, ДВ5010Сг0Ex, ДА5010Сг0Ex являются взрывозащищенными с видом взрывозащиты «Искробезопасная электрическая цепь» — Exi, имеют маркировку взрывозащиты «0ExiaIICT5X» по ГОСТ Р 51330.0, ГОСТ Р 51330.10.
ДМ5012СгВн, ДВ5012СгВн, ДА5012СгВн — показывающие коммутирующие приборы, предназначенные для измерения избыточного и вакуумметрического давления неагрессивных сред и управления внешними электрическими цепями с помощью коммутирующего устройства, выполненного на основе оптических датчиков и реле. Приборы являются взрывозащищенными с видом взрывозащиты «Взрывонепроницаемая оболочка» — Exd и имеют маркировку взрывозащиты — 1ЕхdIIВТ5.
