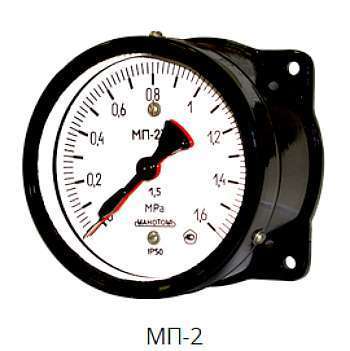

Дифференциальный манометр МП-2У3-Диск с вращающимся диском предназначен для измерения избыточного давления неагрессивных по отношению к медным сплавам жидких и газообразных сред (вода, топливо, масло, воздух) в установках общепромышленного назначения, а также для отсчета разности давлений.
1. Стоимость и ценообразующие факторы манометров МП-2У3-Диск
Стоимость манометров МП-2У3-Диск с вращающимся диском зависит от диапазона измерения (далее ДИ), класса точности (1,5 ; 2,5), степени защиты, специальных исполнений (см. 3. Дополнительные опции), а также объема заказа, условий поставки и прочих факторов. За стандартный (базовый) вариант принимается исполнение для измерения давления жидкости, с радиальным штуцером М12х1,5, класс точности 1,5%, степень пылеводозащиты IP50, климатика У3, в прочих базовых (стандартных) исполнениях.
(см. также форму заказа манометров МП-2У3-Диск, как выбрать, заказать, купить).
На складе в Москве всегда имеются в наличии манометры МП-2У3-Диск с диапазонами 0 — 10 кгс/см2 в стандартном исполнении (штуцер М12х1,5, класс точности — кл.т. 1,5 %, IP50, шкала в СГС: кгс/см2), наличие других вариантов исполнения и диапазонов необходимо уточнять при конкретном заказе, учитывая, что при отсутствии в наличии плановый срок изготовления на производстве составит 15-20 рабочих дней.
см. подробнее о дополнительном оборудовании и арматуре для манометров
Спецпредложение — распродажа складских излишков 2019 года выпуска — цена* ДМ2018, ДА2018-У2 от 520 рублей!
Спешите заказать, чтобы успеть купить недорого,
ведь в наличии на складе в Москве есть только ограниченное количество манометров, попадающих под скидку
(номенклатуру, условия и срок действия акции-распродажи уточняйте у наших менеджеров).
Также см. спец. предложение на МП4-У (аналог с диаметром корпуса 160мм) — цена от 869 руб.
(пока приборы есть в наличии, но их количество ограниченно. Цена*, руб. без налога НДС).
2. Технические характеристики манометров МП-2У3-Диск
| Тип прибора | Манометры |
| Диаметр корпуса (мм) | 100 |
| Диапазоны измерений | см. таблицу ниже |
| Класс точности | 1,5 ; 2,5 |
| Степень защиты | IP50 |
| Климатическое исполнение | У3; Т2 |
| Температура окружающей среды (Тос) | от минус 55 до плюс 70 °С |
| Фланец | Задний |
| Расположение штуцера | Осевое |
| Виброзащита | Приборы виброустойчивы и вибропрочны при воздействии вибрации с ускорением 10 м/с² в диапазоне частот от 0,5 до 100 Гц с амплитудой колебаний не более 1,5 м (исполнение М25 по ГОСТ 17516.1-90). ; Приборы МП-2 с диском относятся к группе исполнения L3 по ГОСТ Р 52931-2008. |
| Межповерочный интервал (МПИ) | 2 года |
| Корпус | Алюминиевый сплав |
| Стекло | Силикатное |
| Трубчатая пружина, держатель | Медный сплав |
| Механизм | Нержавеющая сталь; Бронза |
| Резьба присоединительного штуцера | М12х1,5-8g |
| Масса прибора | не более 0,8 кг |
3.
Дополнительные опции в исполнении манометров МП-2У3-Диск
— Электрическая подсветка циферблата — по требованию потребителя приборы поставляются с электрической подсветкой циферблата; при заказе необходимо указать напряжение питания сети постоянного тока: 24, 75, 110 В
— Черный циферблат — по требованию потребителя приборы поставляются с циферблатом, окрашенным в черный цвет
— Обезжиривание — по требованию потребителя приборы поставляются с обезжиренной рабочей полостью
— Демпфер — по требованию потребителя приборы поставляются с демпфером
— Экспортное исполнение — по требованию потребителя приборы изготавливаются для поставки на экспорт
— Технологическая черта на шкале — по требованию потребителя выполняется нанесение технологической черты на циферблат \ в примечании к заказу необходимо указать на какой отметке
— Пломбировка — все приборы МП-2, МП-2 (диск) пломбируются
— Табличка — по требованию потребителя приборы поставляются с табличкой из нержавеющей стали с позиционным обозначением прибора
— Заводской номер — по требованию потребителя приборы поставляются с заводским номером.
4. Диапазоны показаний манометров МП-2У3-Диск
| Наименование прибора | Диапазон, Па | Диапазон, кгс/см2 |
| МП-2-диск | 0…1 МПа | 0…10 кгс/см2 |
| МП2 | 0…600 кПа | 0…6 кгс/см2 |
| 0…1 МПа | 0…10 кгс/см2 | |
| 0…1,6 МПа | 0…16 кгс/см2 |
5. Гарантии изготовителя на манометр МП-2У3-Диск
Гарантийный срок эксплуатации — 3 года (со дня ввода прибора в эксплуатацию при условии соблюдения потребителем правил эксплуатации, транспортирования, хранения и монтажа, указанных в руководстве по эксплуатации).
Средний срок службы — не менее 10 лет.
6. Схема (форма) составления заказа манометра МП-2У3-Диск
| Тип прибора | МП-2; МП-2 (диск) |
Манометр |
| Климатическое исполнение | У3, Т2 | |
| Верхнее значение диапазона показаний |
см. 3. Диапазоны… | |
| Единица измерения | kgf/cm2; kPa; MPa |
|
| Класс точности | 1.5; 2.5 |
|
| Конструктивное исполнение | -//- | Осевые штуцеры, с задним фланцем |
| Степень защиты | IP50 | |
| Резьба штуцера | M12x1.5-8g | |
| Дополнительныетребования | Эл.подсв-24В | Электрическая подсветка циферблата |
| Чер.ц/б | Черный циферблат | |
| Обезж. | Обезжиривание | |
| Черта | Черта на шкале | |
| Д | Демпфер | |
| Э | Экспортное исполнение | |
| Табл. | Табличка | |
| Ном. | Отметка о первичной поверке в паспорте, присвоение номера | |
| П.П.С | Отметка о первичной поверке на стекле | |
| П.П.Пас | Отметка о первичной поверке в паспорте, присвоение номера | |
| ЦСМ | Поверка ЦСМ |
В схеме условного обозначения прибора не указываются данные базового исполнения, а также другие технические характеристики, в случае если они являются единственными для данного типа приборов.
Пример обозначения: МП-2У3 — 1,6 MPa — 1,5 — Эл.подсв — 110В — Черн.ц/б.
7. Поверка манометров МП-2У3-Диск
Все приборы при выпуске из производства поверяются метрологической службой, аккредитованной на право поверки средств измерений и зарегистрированной в Реестре аккредитованных метрологических служб.
Для всех датчиков отметка о первичной поверке ставится на корпусе прибора и в паспорте на прибор.
По требованию потребителя:
приборы при выпуске из производства могут быть поверены представителем органа государственной метрологической службой ФГУ «Центр стандартизации, метрологии и сертификации» (ЦСМ).
Периодическая поверка приборов в процессе эксплуатации проводится в соответствии с разделом «Методика поверки» РЭ.
8. Возможные ошибки при оформлении заказа на манометры МП-2У3-Диск
Ввиду относительного многообразия марок, моделей и модификаций манометров МП-2У3-Диск, сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки.
Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
орфографические ошибки и описки: МП2УЗ (буква «З» в место цифры 3 и т.д.
неправильные обозначения и запись модели: МП-У2 и т.п.
ошибки в указании величины диапазона и размерностей давления: кг/см2, кГс/м2, Атм, мПА и пр.
ошибки связанные с транслитераций или раскладкой клавиатуры, например: vg2e3lbcr (в En-раскладке) и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на манометры МП-2У3-Диск
не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, климатику — параметры измеряемой (контролируемой) -Тис и окружающей среды — Тос отличные от нормальных условий, способы присоединения и монтажа в простой форме изложения и мы поймем и подберем необходимое Вам оборудование.
9. Дополнительное и вспомогательное оборудование манометров МП-2У3-Диск
1. Защитно-монтажная арматура: отборные устройства(ОУ): бобышки (адаптеры вварные), отводы прямые и угловые (в т.ч. петлевые трубки Перкинса) или импульсные трубки (линии).
2. Краны манометровые (до 16/25бар) или клапаны/клапанные блоки (свыше 2,5МПа), клапаны нажимные и предохранительные.
3. Прокладки/уплотнения медные, фторопластовые, паранитовые.
4. Переходники М/G нар/вну, муфты, бочёнки (материал сталь, латунь, нержавейка).
5. Защитная арматура: Демпферы (гасители пульсаций гидроударов), охладители (отводы-радиаторы), разделители мембранные РМ, капиллярные линии и соединительные рукава мод-55004.
6. КМЧ – комплект монтажных частей (обычно: фланец(задний или передний), скоба, кронштейн, крепеж).
7. КПЧ – комплект присоединительных частей (обычно: фланцы, штуцера, гайки-М20х1,5/G1/2, ниппели (сталь, нерж.), крепеж, уплотнения).
8. Указатели рабочего давления (стрелка-ябедник).
9. Защитные кожухи. Монтаж в специальные утепляющие пожаробезопасные влагозащитные шкафы и чехлы, применение спец. обогревателей.
10. Жидкости для заполнения: глицерин или силикон (для виброустойчивых мод.-ВУ).
11. Запчасти и Принадлежности — ЗиП (стрелки, циферблат/шкалы, стекла, механизм).
см. подробнее о дополнительном оборудовании приборов давления
10. Разрешительная и техническая документация на манометры МП-2У3-Диск
По заявке потребителя могут быть высланы карта(форма) заказа (опросный лист), сертификат об утверждении типа СИ, разрешения на применение, паспорт изделия, техническое описание и руководство по эксплуатации манометров МП-2У3-Диск, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
Подробное техническое описание и руководство по эксплуатации содержит следующие разделы:
— назначение, описание и обозначение типов (марка, модель);
— технические данные (такие характеристики: диапазон измерений (показаний) и допускаемой погрешности, классы точности и пр.);
— устройство и работа (принцип действия, конструкция и пр.);
— условия эксплуатации, степени защиты и устойчивости;
— монтаж, уплотнения, условия хранение;
— указание мер безопасности при монтаже и эксплуатации;
— условия хранения, транспортировки, правила монтажа, эксплуатации и демонтажа;
— методика поверки, межповерочный интервал, средства поверки;
— техническое обслуживание и ремонт (неисправности, причины, методы и способы устранения);
— упаковка, маркировка, транспортирования маркировка;
— масса, габаритные и присоединительные размеры;
— дополнительное оборудование, запчасти и принадлежности (ЗиП).
