Дифференциальные манометры (указатели жидкого кислорода) ДНМ-90-УЖК предназначены для измерения уровня жидкого кислорода, азота или аргона в криогенных резервуарах типа ЦТК или РК.
Цена дифференциальных манометров ДНМ-90-УЖК — от 23600 руб.
(указана стоимость базовой модели без учета надбавок к цене и НДС).
Плановый срок изготовления – в течение 25 раб. дней (при плановой загруженности производства).
Технические характеристики ДНМ-90-УЖК
1.Наименования, пределы измерений и классы точности
| Наименование | Диапазон измерения | Класс точности | Вариация при 20°С | Перегрузочное давление | Диапазон рабочих температур | Масса изделия | ||
| Кислорода, kg. | Азота кg. | по кислороду | по азоту | кг или % | кПа | ° C | кг | |
| ДНМ-90-УЖК-11 | 370 | 260 | +-10 kg. | +-15kg | 15kg | 1,3 | -40 до +50 | 0,8 |
| ДНМ-90-УЖК-2 | 35000 | 2,5% | 2,5% | 3,7 | ||||
| ДНМ-90-УЖК-3 | 13000 | 2,5% | 2,5% | 3,0 | ||||
| ДНМ-90-УЖК-5 | 1250 | 890 | +-25kg | +-25kg | 25kg | 50 | ||

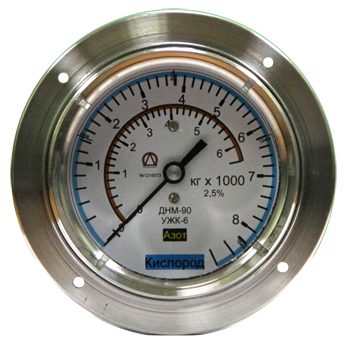

| ДНМ-90-УЖК-6 | 8000 | 5700 | +-200kg | +-200kg | 200kg | 50 | ||
2.Особенности конструкции
Прибор конструктивно изготовлен из следующих материалов:
Корпус: дюраль Д16Т окрашенная.
Чувствительный элемент (мембранная коробка): бериллиевая бронза CuBe2 или БрБ2
Стекло: техническое.
Крепление в панель. Корректор нуля.
Предельно допустимое избыточное давление: 0,4 МПа; 0,6 МПа; 1,6 МПа.
Допустимая температура:
Окружающая -50 ….+60 ºС
Измеряемая +120 ºС максимум
Климатическое исполнение У3; У2;Т3;Т2.
Степень пылевлагозащиты IP65
Масса прибора 0,8 кг
Межповерочный интервал: 1 год.
3.Присоединение к процессу:
Резьбовой штуцер M12x1,0; G1/8; R1/8; и т.д.
4.Стандартное исполнение
Корпус: нержавеющая сталь 08Х18Н10Т
Чувствительный элемент: бериллиевая бронза CuBe2 или БрБ2
Механизм: медный сплав
Циферблат: алюминий, надписи черные на белом фоне.
Стрелка: алюминий, черная
Стекло: безопасное техническое для кислорода
Рабочее давление: 0,6 МПа
Присоединение к процессу: штуцера латунь M12x1,0
5.Возможно изготовление приборов в других вариантах:
-Различные единицы измерения: в кг.; тн; литр; 0-100%; куб.м; литр; и т.д;
-Другие присоединения к процессу;
-Возможна комплектация трехвентильным блоком;
-Возможно изготовление шкалы прибора, покрытой светомассой (цветовое зонирование);
-Возможно изготовление указателя для других газов: аргон, азот, и т. д.
По согласованию прибор может быть изготовлен на другие ёмкости и пределы измерений, возможно изготовление дифманометра на другие типы резервуаров.
6.Применение
Прочная конструкция из нержавеющей стали и пылевлагозащита до IP65 позволяют использовать приборы серии ДНМ 90 УЖК для следующих измерений:
-Для газообразных, сжиженных, неагрессивных некристаллизующихся сред;
-Измерение уровня в закрытых резервуарах ЦТК и РК или других;
-Медицинское, криогенное, вакуумное, лабораторное оборудование и т.д.
7.Условное обозначение и пример заказа ДНМ-90-УЖК
Дифманометр Уровнемер ДНМ-90-УЖК-5 на максимальное рабочее давление 0,25 МПа шкала 0-100%; класс точности 2,5%;
ДНМ-90-УЖК-5-0-100%-2,5
Также в заказе необходимо указать количество приборов каждого вида, адрес пункта назначения,
способ отгрузки и/или наименование транспортной компании
(по умолчанию отгрузка будет осуществляться из Москвы через ТК «Деловые Линии»).
Возможные варианты и ошибки записи дифференциальных манометров:
-ДНМ-90-УЖК, Д-ТМ-90, Д-ТНМ-90 (разделение букв обозначения);
-УЖК90 ДНМ; УЖК-90-ДНМ; УЖК-ДНМ-9О
-DNM DTM UJC DTNM-90; DНM DTНM-90UJK, DNM-90-UJK, DNM-UJK-90, DNM-90-UJC (написание в англоязычной транскрипции); и т.п.
