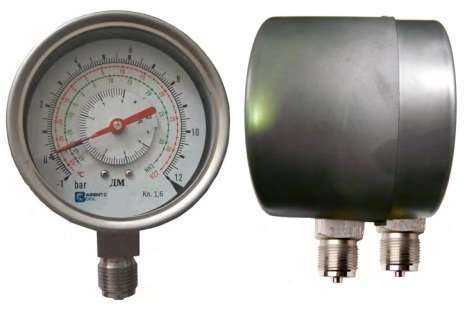

ДМ-100/160P-2 — дифференциальный манометр с двумя независимыми измерительными системами с подключением снизу и параллельными штуцерами специально разработан для агрессивных сред.
Манометр ДМ-100/160P-2 предназначен как для измерения разностей (перепадов) давления в некристаллизирующихся газообразных и жидких средах с низкой вязкостью, так и для измерения двух значений избыточного давления. Прибор подходит для измерения потери давления в фильтрах в технике кондиционирования воздуха и вентиляционной технике, а также для использования в системах отопления и трубопроводах (измерение перепада давления на фильтрах, насосах и т.п.). Возможно специальное исполнение из нержавеющей стали для агрессивных сред.
Конструкция манометра представляет собой две независимые друг от друга измерительные системы, штуцеры у которых расположены друг за другом. Диапазон шкалы дифференциального манометра выбирается исходя из максимального значения имеющегося статического давления. Величина дифференциального давления не должна быть меньше, чем 1/6 диапазона полной шкалы манометра. Таким образом, при заказе следует указывать максимальное общее избыточное давление (статическое) и дифференциальное давление.
Стоимость дифференциальных манометров зависит от типоразмера, диаметра корпуса, диапазона измерений и дополнительных опций, а также других ценообразующих факторов.
| Диаметр корпуса | Резьба | Диапазоны измерений | Цена*, руб. без нал. |
| 100 мм | 2хG1/2В | 0…0,6 (1; 1,6; 2,5; 4; 6; 10; 16; 25; 40) бар/mWS | 8 450 |
| 100 мм | 2хG1/2В | 0…60 (100; 160; 250; 400) бар/mWS | 13850 |
| 160 мм | 2хG1/2В | 0…0,6 (1; 1,6; 2,5; 4; 6; 10; 16; 25; 40) бар/mWS | 11790 |
| 160 мм | 2хG1/2В | 0…60 (100; 160; 250; 400) бар/mWS | 16 650 |
*Цена указана без учета возможных скидок на базовую комплектацию, без стоимости доп. опций, тары/упаковки, налога (ндс) и расходов на доставку/отгрузку ТК (по умолчанию ТК «Деловые Линии») по всей территории РФ.
Метрологические и технические характеристики дифманометра ДМ-100/160P-2
| Наименование показателя | Значение |
| Диапазоны измерений | 0… (0,6…600) бар, кгс/см2, x 0.1 МПа |
| Класс точности | 1,5 (1,6) |
| Дополнительная погрешность при изменении температуры окружающей среды от 20±2°С в диапазоне рабочих температур на каждые 10°С | не более ±0,6% |
| Температура окружающей среды Тос | -40…+60°С |
| Температура измеряемой среды Тис | макс. +150°С (для измерительной системы из медного сплава) макс. +200°С (для измерительной системы из нержавеющей стали) |
| Присоединение | Медный сплав или нержавеющая сталь. 2хG1/2; 2xM20x1.5; 2×1/2NPT плюсовое присоединение расположено сзади, минусовое спереди, помечено знаками + и — |
| Измерительный элемент | Медный сплав или нержавеющая сталь |
| Передаточный механизм | Медный сплав |
| Корпус | Сталь черного цвета или нержавеющая сталь |
| Номинальный диаметр корпуса | 100 и 160 мм |
| Циферблат | Алюминий белого цвета, шкала черного цвета |
| Стрелка | Основная стрелка — алюминий черного цвета; вторая — алюминий белого цвета с градуировкой индикаторного диска, +/- 50% от полного диапазона шкалы |
| Стекло | Инструментальное стекло |
| Кольцо | Сталь черного цвета или нержавеющая сталь |
| Степень защиты приборов от частиц, пыли и воды | IP 43 |
Опции:
— Исполнение осевое: по запросу
— Вычитающий механизм (одна стрелка) по запросу.
— Исполнение с двойной индикацией (сдвоенный манометр).
— Гидрозаполнение манометра номинальным диаметром 100 мм.
— Крепежный фланец спереди или сзади.
— Передний фланец для монтажа в панель, нержавеющая сталь
— Дроссель d 0,3 нержавеющая сталь
— Электроконтакты.
— Очистка под кислород.
— Проливка гелием.
— Поверка.
Пример оформления заказа
ДМ — 100 Р (0…10) кгс/см2, кл.т. 1,5, 2хМ20х1,5, 8кгс/см2, 2,0 кгс/см2 /нерж. сталь
Манометр деформационный с трубчатой пружиной (ДМ),
диаметр корпуса 100 мм (100),
исполнение радиальное (Р),
диапазон показаний 0…10 кгс/см2 (0…10кгс/см2),
класс точности 1,5 (Кл. 1,5),
присоединение два штуцера с наружной резьбой М20х1,5 (2хМ20х1,5),
максимальное давление 8 кгс/см2 (8кгс/см2),
дифференциальное давление 2,0 кгс/см2 (2,0 кгс/см2),
Далее по запросу указываются дополнительные опции, через / например, материал корпуса — нержавеющая сталь.
Возможные ошибки при оформлении заказа на дифманометры ДМ-100/160P-2
Ввиду относительной сложности обозначения и формы заказа, рекомендуем быть внимательными при оформлении заказа, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках:
неправильные обозначения модели: ДМ-100-160P-2, ДМ-100/160P2, ДМ100-160P2, и т.п.
ошибки, связанные с переводом, транслитераций или раскладкой клавиатуры, например: LV-100-160P-2, LV-100160P-2, LV-100/160P2 (в En-раскладке) и т.д.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики (диапазон измерения, класс точности, способы присоединения и монтажа в простой форме изложения и мы сами подберем необходимое Вам оборудование).
