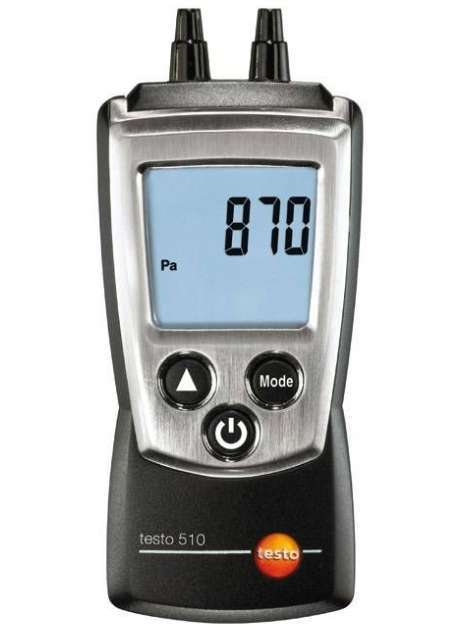

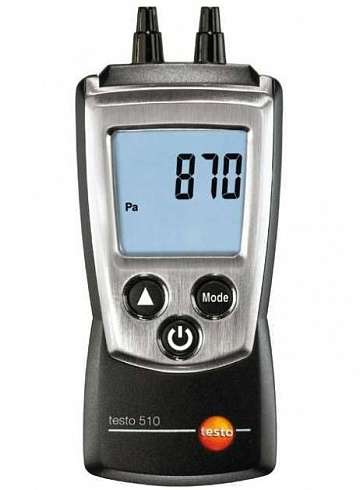

Автономный портативный (переносной) цифровой манометрTesto-510 (дифманометр) предназначен для работы в походно-полевых условиях.
Малогабаритный дифференциальный манометр Testo-510 имеет цифровой ЖК-дисплей и оснащен пьезорезистивным сенсором, предназначенным для измерения дифференциального давления в диапазоне от 0 до 100гПа (10кПа). Отличительные особенности портативного дифманометра Тesto 510 — удобство и компактность карманно-переносного исполнения — мобильность и легкость в управлении.
Преимущества и особенности измерительного процесса дифманометра Тesto-510
Измерение дифференциального (разности, перепада) давления малогабаритным «карманным» прибором — цифровым дифманометром Testo-510 (далее Т510) производится с температурной компенсацией для получения более точных результатов.
Данные измерений могут отображаться в Паскалях (СИ) по всему измерительному диапазону. Магниты на задней части корпуса позволяют работать, зафиксировав прибор. Благодаря подсветке ЖК-дисплея значения измерений легко считываются, даже в условиях недостаточного освещения. В сочетании с пневмометрической напорной трубкой ПИТО дифференциальный манометр testo-510 может измерять скорость потока воздуха. Компенсация плотности воздуха позволяет получить более точные результаты измерений.
— Погрешность в зависимости от диапазона измерения:
±0.03 гПа (0 до 0.30 гПа); ±0.05 гПа (0.31 до 1.00 гПа); ±0,1 гПа + 1,5% от измеряемого значения в диапазоне 1,01…100 гПа.
— Температурная компенсация
— Возможность измерения скорости потока в сочетании с пневмометрической напорной трубкой ПИТО
(опционально поставляется по отдельному заказу)
— Автономность питания и мобильность (Т510 является малогабаритным, переносным прибором).
Измерение дифференциального давления на фильтрах
Системы вентиляции и кондиционирования воздуха (ВКВ) оборудованы фильтрами, предотвращающими попадание пыли и частиц мусора из окружающего воздуха. Фильтры необходимо регулярно проверять для обеспечения их надлежащего функционирования. Для этого измеряется разница (перепад) давления в воздуховоде до фильтра и после. Если разница давлений слишком велика, это означает, что фильтр засорился и требует замены.
С прибором карманного формата Тesto-510 можно производить измерения дифференциального давления в диапазоне 0…100 гПа (0-10кПа). Магнит на торце дифманометра позволяет освободить руки оператора, закрепив прибор на металлических поверхностях.
Измерения в вентиляционных воздуховодах
Корректно настроенная система вентиляции и кондиционирования воздуха является необходимым условием для обеспечения качества воздуха в помещениях. В случае недостаточной интенсивности потока воздуха, удаление внутренних нагрузок (горячий, холодный воздух либо частицы) не будет обеспечено.
В сочетании с пневмометрической напорной трубкой ПИТО, дифференциальный манометр Тesto-510 позволит измерять скорость потока воздуха в диапазоне от 10 до 100 м/с. Магнит на торце дифманометра позволяет освободить руки оператора, закрепив прибор на металлических поверхностях.
Малогабаритный (портативный) дифманометр Т510 внесён в Государственный реестр средств измерений РФ.
Стоимость (цена) дифференциального манометра Testo-510 зависит от исполнения, дополнительных опций, общего объема заказа, а также других ценообразующих факторов.
Оптовая цена дифференциального манометра Testo-510 от 12990 руб.*
*-Цена на Тesto-510 указана без НДС=20%, без учета акций, скидок и спецпредложений, конкретные условия поставки и цены, как заказать (купить) дифференциальный манометр Testo-510, а также наличие на складе или срок изготовления/производства уточняйте у менеджеров отдела продаж по электронной почте и телефону, указанным в разделе сайта Контакты.При крупных оптовых партиях и на проектные заказы цена формируется индивидуально, исходя из объема партии, достигнутых договоренностей и адреса объекта.
См. также весь каталог Компенсационные дифманометры: цифровые, портативные с индикатором.
См. также Дифференциальный манометр Testo-512 (диапазон от 0 до 2000 гПа (200кПа), двухстрочный LCD-дисплей).
См. также Тягонапоромеры-микроманометры ЗОНД-10-ДГ-1031А, ЗОНД-10ДГ-1031АМ (дифманометры-перепадомеры и дифманометры-расходомеры, в комплекте с ПИТО, могут измерять объемный расход газа по скорости в одной точке поперечного сечения трубы, а также в комплекте с напорными трубками конструкции НИИОГАЗ могут определять скорости и расходы газопылевых потоков в газоходах и вентиляционных системах.)
Метрологические и технические характеристики цифрового манометра Тesto-510 (дифманометра)
| Параметр (характеристика) цифрового манометра Testo-510 | Значение параметра (характеристики) |
| Диапазон измерений | 0…100 гПа (0…10кПа) |
| Погрешность измерения | ±0,03 гПа (0…0,30 гПа) ±0,05 гПа (0,31…1,00 гПа) ±(0,1 гПа + 1,5% от измеряемого значения) в диапазоне 1,01…100 гПа |
| Разрешение | 0,01 гПа |
| Размеры Т510 | 119 x 46 x 25 мм |
| Рабочая температура Тос | 0…+50°C |
| Класс защиты (Степень пылевлагозащиты) | IP40 |
| Выборочные модули | гПa, мбар, Па, мм вод.ст., дюйм вод.ст., дюйм рт.ст., мм рт.ст., psi, м/с, всп/мин |
| Максимальное статическое давление | 500 мБар (0,5Бар, 50кПа) |
| Частота измерений | 0,5 секунд |
| Тип батареи Т510 | Батарейки ААА 2 шт. |
| Ресурс батареи Т510 | 50 ч (в среднем, без подсветки дисплея) |
| Температура хранения | -40…+70°C |
| Масса Т510 | 90 г (с батарейками и защитной крышкой) |
1 гектопаскаль [гПа] = 100 паскаль [Па]
Комплект поставки дифманометра Testo-510, доп. оборудование и аксессуары
Базовый комплект поставки дифманометра Test0-510 (Т510) включает в себя:
дифференциальный манометр Testo-510 с защитной крышкой, соединительными шлангами, батарейкой и заводским протоколом калибровки.
Дополнительное оборудование и аксессуары портативного для измерителя перепада давления (Т510 и др.):
Набор измерения давления с зондом для измерения тяги: состоит из 2-х силиконовых шлангов D 4 мм и D 6 мм соответственно, 4 мм и 6 мм и T-образных фитингов.
Дополнительные соединительные трубки (шланги, материал ПВХ или силикон).
Чехол (футляр) для переноски.
Конический установочный фитинг 1/2″ или 3/4″ для подсоединения измерительной системы к газопроводу 16-32мм или 32-54мм
Конический установочный фитинг для высокого давления 1/2″-1″ и 3/8″ и 3/4″
Тестирующий насос для создания контрольного давления
Однотрубный фитинг для соединения с газовым счетчиком, соединяет тестирующие фитинги с трубой.
Пневмометрические напорные трубки ПИТО и НИИОГАЗ (приемники полного и статического давления).
Пример полной формы обозначения (ПФО) при заказе:
1. Testo-510 — Измеритель дифференциального давления с соединительными шлангами L=2м
(код-12375П-0222)
2. Первичная поверка по каналу давления
код-2000П
3. Трубка напорная модификации ПИТО Исп.В L=0,5м с поверкой
код-8430П
Возможные ошибки при заказе компенсационного дифманометра Тесто-510 (Т-510)
Ввиду относительной сложности обозначения и формы заказа компенсационного дифманометра Тесто-510 (Т-510), рекомендуем быть внимательными при оформлении запроса, в т.ч. учитывать возможные варианты записи обозначения и встречающиеся ошибки при заказе. Например, нам доводилось сталкиваться с такими ошибками в заявках на покупку:
— неправильное или некорректное название прибора: дифманометр, измерительный датчик-преобразователь напора, разряжения (тяги), манометр низкого давления и перепада, компенсационный цифровой напоромер (тягомер) с ЖК-дисплеем, компенсационный дифманометр и т.п.
— неправильные обозначения и запись марки и модели, в том числе с орфографическими ошибками: testo510, teсto510, teсto-510, test-0510, Тесто-510, Тесто510, ТСТ-510, Тест-510, Тост, Текст; Т510, Т-510 (кириллицей), T510, T-510 (латиницей) и т.д.;
— ошибки, связанные с транслитерацией или раскладкой клавиатуры, например: digital differential pressure gauge Testo-510, testo-510 manometr differencialnyj cifrovoj, Еуыещ-510, Еуыещ510 (в En-раскладке) и т.д. и т.п.
Поэтому убедительная просьба, будьте внимательны при оформлении заказа на тягонапоромер-микроманометр Testo-510, не путайте обозначения, а если не знаете или не уверены, то напишите основные технические характеристики, а наши менеджеры и инженеры подберут и предложат Вам необходимую комплектацию (прибор, его исполнения и все реально необходимое доп. оборудование и арматуру, диапазоны измерения, типы выходных сигналов и интерфейсов, опции, исполнения и доп. комплектацию) по наилучшему соотношению Цена-Качество-Срок изготовления (поставки)-Наличие на складе в Москве.
Также в заказе необходимо указать количество комплектов приборов и доп.оборудования, адрес пункта назначения, способ отгрузки и/или наименование транспортной компании (по умолчанию отгрузка будет осуществляться со склада из Москвы через транспортную компанию — ТК «Деловые Линии»).
Техническая документация на дифференциальный манометр Testo-510:
см. Карта заказа Testo-510 манометр дифференциальный (скачать опросный лист).
см. Технические характеристики Testo-510 манометр дифференциальный (Тех.описание).
см. Руководство по эксплуатации Testo-510 манометр дифференциальный.
см. Методика поверки Testo-510 манометр дифференциальный.
По заявке потребителя могут быть высланы карта (форма) заказа (опросный лист), технический паспорт, сертификат соответствия, свидетельство об утверждении типа средств измерений СИ, разрешения на применение, техническое описание и руководство по эксплуатации, описание типа СИ и методика поверки, а также прочая разрешительная и техническая документация.
